JLG手推式手摇升降作业梯结构设计

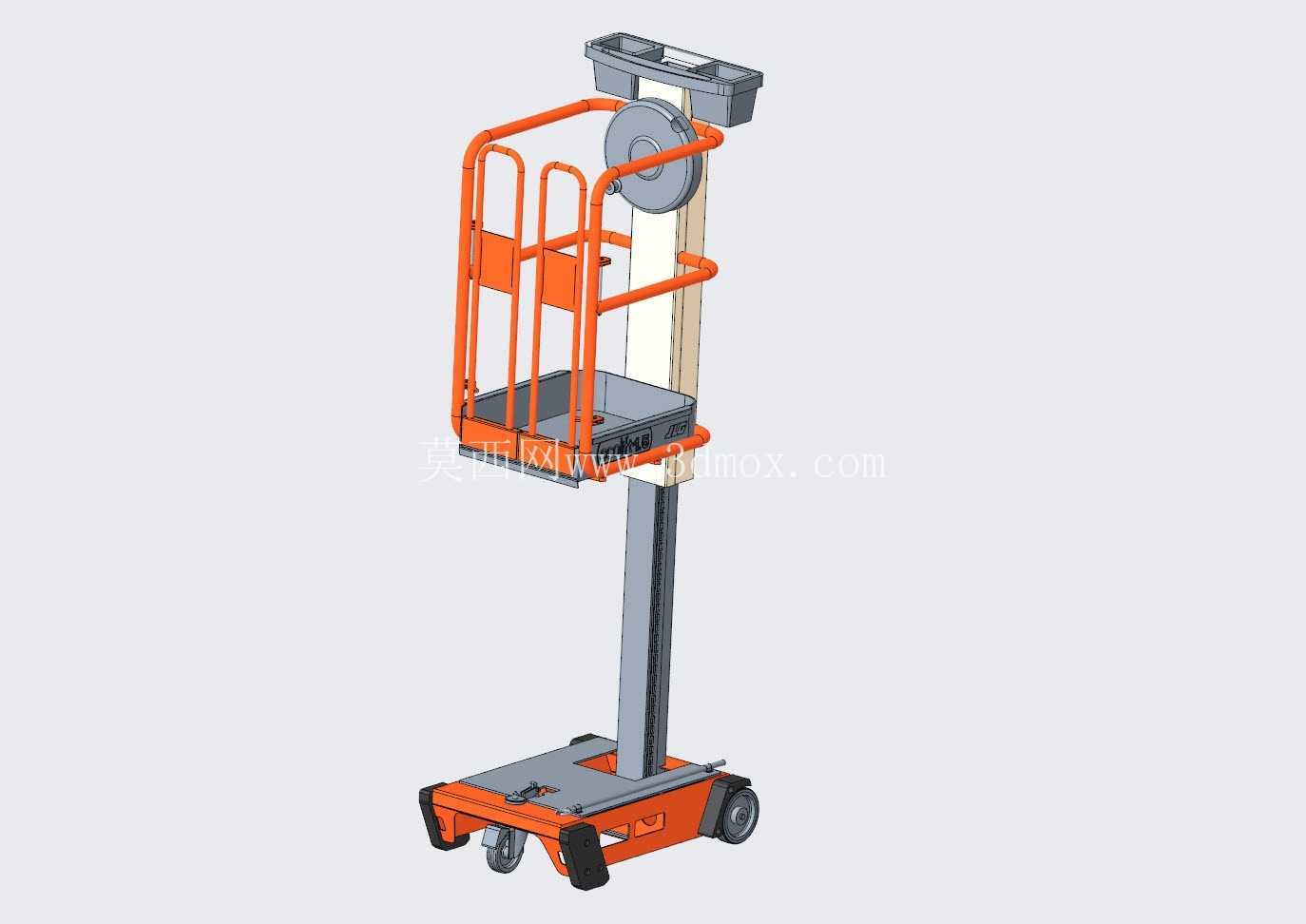

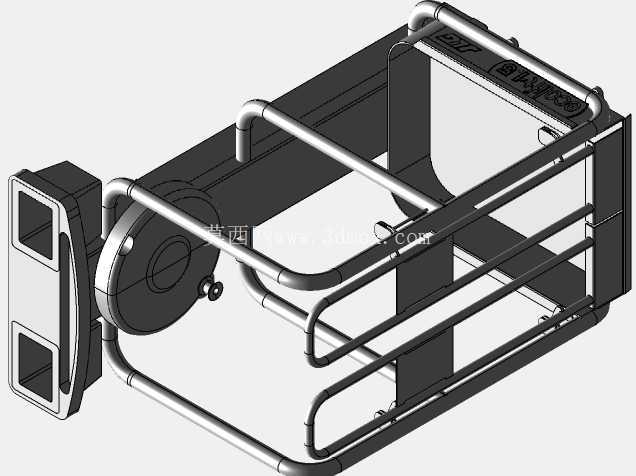

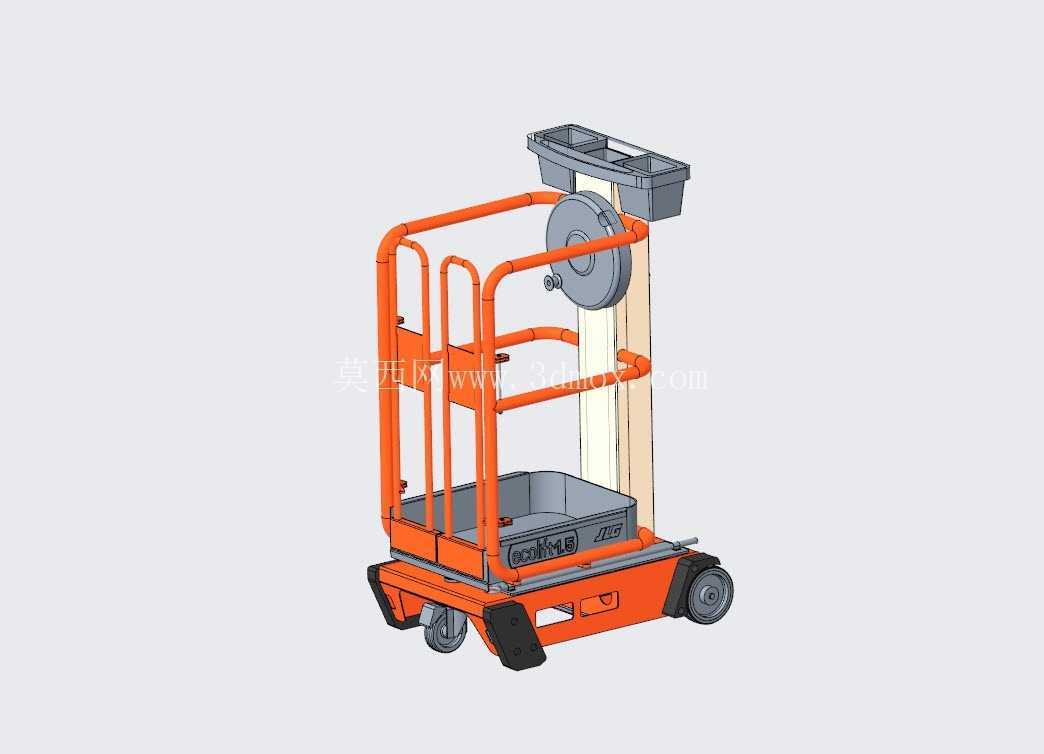

　　在商超维保、展厅设备检修、小型仓储理货这类作业高度不超过五米的场景里，大型剪叉升降台往往受限于通道宽度、转弯半径无法施展，而传统人字梯不仅作业范围受限，作业人员还需要频繁上下挪动梯具，存在坠落风险，这类手推式手摇升降作业梯刚好填补了低空作业设备的空白。这款设备整体采用框架式结构设计，底部为带脚轮的钢制底盘，底盘四角设置有支撑脚垫，当设备移动到作业位置后，踩下脚垫即可锁定设备位置，避免作业过程中出现滑移。底盘上方设置有围合式防护栏，作业人员站立的平台周边护栏高度符合人体工程学设计，腰部位置设置有横向扶手，作业过程中可以倚靠借力，平台底部做了防滑冲压处理，即使鞋底沾有少量油污也能保证足够摩擦力。

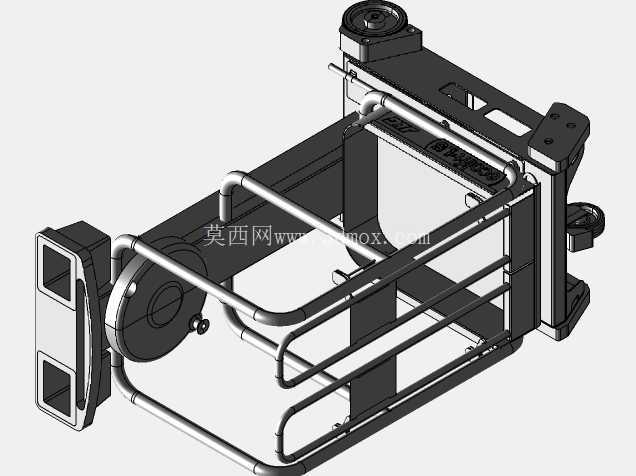

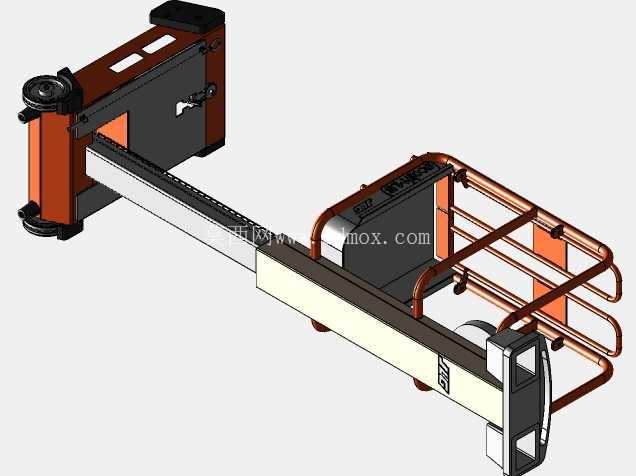

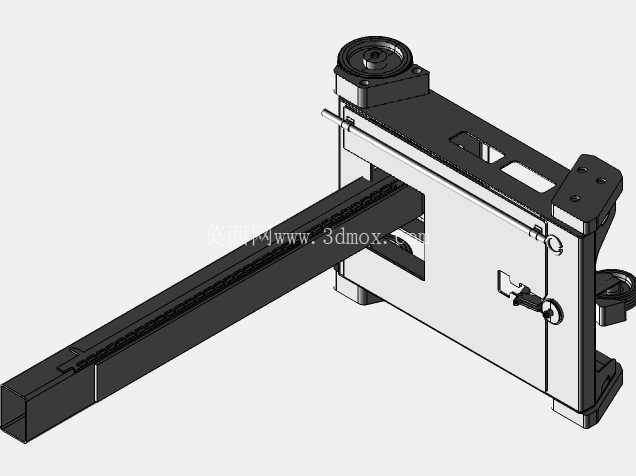

　　升降立柱采用单桅柱结构，相比双桅柱设计整体宽度更窄，能够轻松通过宽度不足一米的标准室内门洞，桅柱内部采用链条传动结构，配合侧面的手摇绞盘实现升降动作，绞盘自带自锁结构，摇动手柄时桅柱平稳上升，停止摇动时绞盘自动锁止，不会出现下滑回落的情况，下降时只需要扳动绞盘上的释放拨杆，桅柱就会在重力作用下匀速下降，全程不需要额外动力输入，哪怕是在没有供电的老旧厂房、户外临时作业场景也能正常使用。从建模的结构拆分来看，整个模型做了合理的简化处理，将桅柱的升降段、固定段分别做了独立零件，底盘的脚轮、支撑脚垫、防护栏的管件、顶部的工具托盘都做了可拆分的装配结构，方便设计人员根据实际需求修改参数。

　　设备整体自重控制在180公斤左右，普通的商用楼板承重完全可以承载，不需要额外做地面加固，甚至可以在部分加固后的高架平台上使用，不会造成平台结构过载。设备的移动依靠底盘上的四个脚轮，其中两个为定向轮，两个为带刹车的万向轮，单人即可推动设备转向移动，不需要额外的牵引设备。顶部设置的塑料工具托盘可以放置螺丝刀、扳手、紧固件这类常用维保工具，作业过程中不需要反复上下传递工具，提升作业效率。从安装边界来看，设备收拢状态下整体高度不足两米，能够进入标准客梯运输，展开后的最大作业高度可以满足四米左右的低空检修需求，作业平台额定承载150公斤，完全可以承载一名作业人员加随身工具的重量。在结构设计上，防护栏采用圆管弯焊成型，所有管件连接处都做了圆弧过渡，没有尖锐的棱角，避免作业过程中磕碰划伤，底盘的配重经过合理计算，升降到最高位置时的整机稳定性符合高空作业设备的安全标准，在额定承载下不会出现倾翻风险。手摇绞盘的操作位置设置在防护栏侧面，作业人员站在平台上就可以自行操作升降，不需要地面人员配合，单人即可完成全部作业流程。桅柱的导向部分采用耐磨滑块设计，升降过程中不会出现金属摩擦的异响，长期使用也不会出现导向间隙过大导致的晃动问题。

　　这类设备的三维建模过程中，需要重点关注桅柱的伸缩行程与干涉检查，确保升降全程各段结构不会出现卡滞，同时要校核底盘的支撑跨度，保证最大作业高度下的稳定系数满足安全要求，另外脚轮的安装位置、支撑脚垫的伸缩行程也需要做运动仿真验证，确保移动和支撑状态下各部件不会出现运动干涉。相比电动升降设备，这种纯手动结构的故障率极低，没有电池、电机这类需要定期维护的部件，日常只需要定期给传动链条加注润滑脂，检查绞盘的自锁结构可靠性即可，维护成本非常低，适合使用频率不高但对设备可靠性有要求的场景。
