液压板料折弯加工设备三维结构

　　在钣金加工车间的下料成型工段，这类折弯设备是衔接激光切割、冲压工序与焊接、喷涂工序的核心成型装备，日常承担碳钢板、不锈钢板、铝合金板的角度折弯、压型、压死边、圆弧成型等加工任务，小到电气柜的安装支架、机箱门板，大到工程机械的覆盖件、钢结构连接件，都需要依靠这类设备完成板材的冷态弯折成型，相比传统的手工敲制、简易压型工装，这类设备的成型精度、加工效率、角度一致性都有量级提升，能满足批量生产的公差要求。

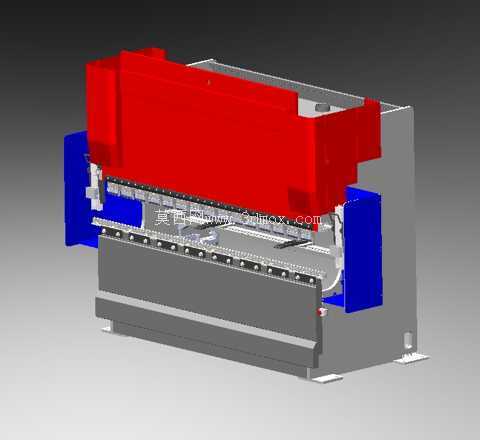

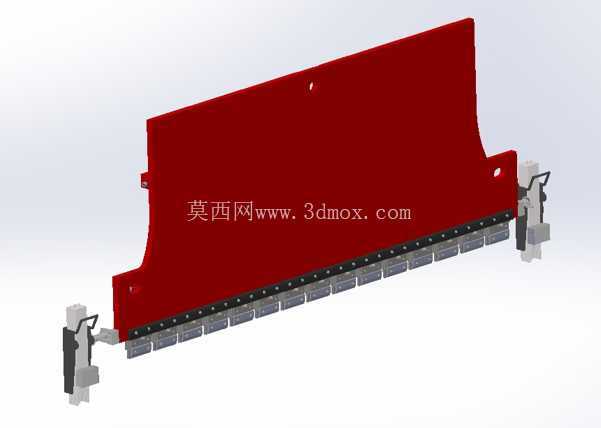

　　从结构设计逻辑来看，该设备采用整体焊接的闭式机架结构，左右两侧的立式墙板与底部的工作台、上部的滑块安装座焊接为整体，焊后经过去应力退火处理，消除焊接残余应力，避免长期使用过程中机架出现变形导致的加工精度下降，这种闭式结构相比开式折弯机拥有更好的刚性，在大吨位折弯作业时机架的形变量更小，能保证长板材折弯时全长角度偏差控制在合理范围内。设备上部的红色部件为滑块安装区域，内置液压油缸驱动滑块做上下往复运动，滑块的同步控制采用机械扭轴或者液压同步结构，保证滑块下行过程中左右两端的位移偏差控制在极小范围内，避免折弯时出现角度一头大一头小的问题，滑块下部的夹具用于安装折弯上模，也就是V形凸模，对应的下部灰色工作台区域用于安装折弯下模，也就是V形凹模，板材放置在上下模之间，通过滑块下行带动上模压入下模，迫使板材发生塑性变形，完成指定角度的折弯作业。

　　设备两侧的蓝色部件为滑块的导向与安全防护结构，导向部分采用高精度导轨配合，保证滑块上下运动的直线度，避免出现前后、左右的窜动，影响模具的对中精度，防护结构则用于遮挡内部的传动、液压部件，避免加工过程中的铁屑、杂物落入传动区域造成部件磨损，同时也能防止操作人员误触运动部件引发安全事故。工作台前侧的一排定位挡指是后挡料机构的前端定位部件，后挡料系统通过伺服电机驱动，可以前后调整位置，用于控制板材的折弯边尺寸，操作人员只需要将板材靠紧挡指，就能保证每一次折弯的边距一致，不需要反复测量划线，大幅提升加工效率，部分高精度机型的后挡料还可以实现左右、上下方向的自动调整，满足复杂折弯工序的定位需求。

　　从安装边界来看，这类设备属于中型锻压机床，安装时需要提前浇筑混凝土地基，地基厚度根据设备吨位不同通常在200-500mm之间，需要保证地基的水平度偏差不超过0.1mm/m，避免设备安装后出现倾斜影响滑块运动精度；设备的左右两侧需要预留不小于1米的操作与维护空间，后侧需要预留至少0.8米的检修空间，用于液压系统、电气系统的日常维护与故障排查，设备上部需要预留足够的吊装空间，方便安装、维修时使用行车吊装重型部件。设备的液压系统通常布置在机架的上部或者后侧，包含液压油箱、柱塞泵、控制阀组、压力管路等部件，设计时需要考虑液压油的散热问题，大吨位机型会额外加装风冷或者水冷散热装置，避免长时间连续作业时液压油温度过高导致的压力不稳、密封件老化加速问题。

　　在实际选型适配过程中，需要根据日常加工的板材最大厚度、最大长度来确定设备的公称压力与工作台长度，比如加工3mm厚、2.5米长的碳钢板，通常需要选用100吨公称压力、工作台长度3.2米的机型，预留足够的压力余量，避免长期满负荷作业导致设备过早磨损；模具的安装接口采用通用的快夹结构，适配市面上标准的折弯上下模，可以根据不同的折弯需求更换不同V口宽度的下模、不同形状的上模，完成压平、压筋、圆弧折弯等特殊成型工序。设备的操作区域通常会配置安全光栅，当操作人员的肢体误入滑块下行的危险区域时，设备会立即停止下行动作，保障操作安全，部分机型还会配置安全踏板、双手操作按钮等冗余安全装置，避免误操作引发的安全事故。

　　在三维建模过程中，这类设备的建模需要重点关注机架的焊接结构合理性、滑块的运动行程与开口高度、模具安装接口的通用性、后挡料的运动范围等核心参数，同时需要考虑各个部件的装配干涉问题，比如滑块下行到最低点时，上模与下模的间隙是否匹配、导向部件是否存在卡滞、液压管路的布置是否与运动部件存在干涉，建模完成后可以通过运动仿真模拟滑块的全行程运动，排查设计中存在的结构问题，为后续的设备生产、改造、虚拟调试提供准确的三维模型依据，也可以用于车间布局规划时的设备占位模拟，提前规划好设备的安装位置、物料流转通道，提升车间布局的合理性。
