DeckelSO单刃铣刀磨床及磨削附件结构

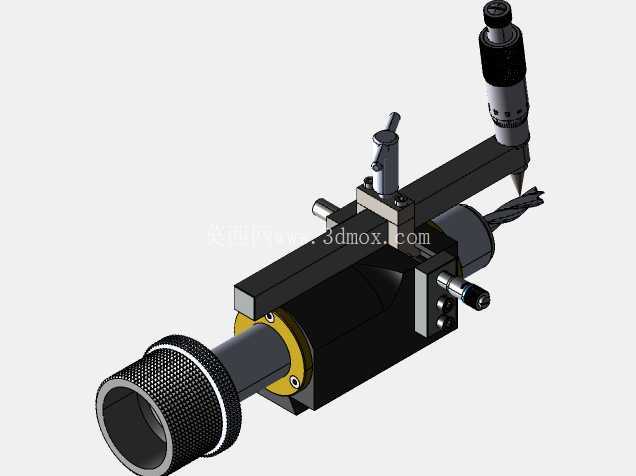

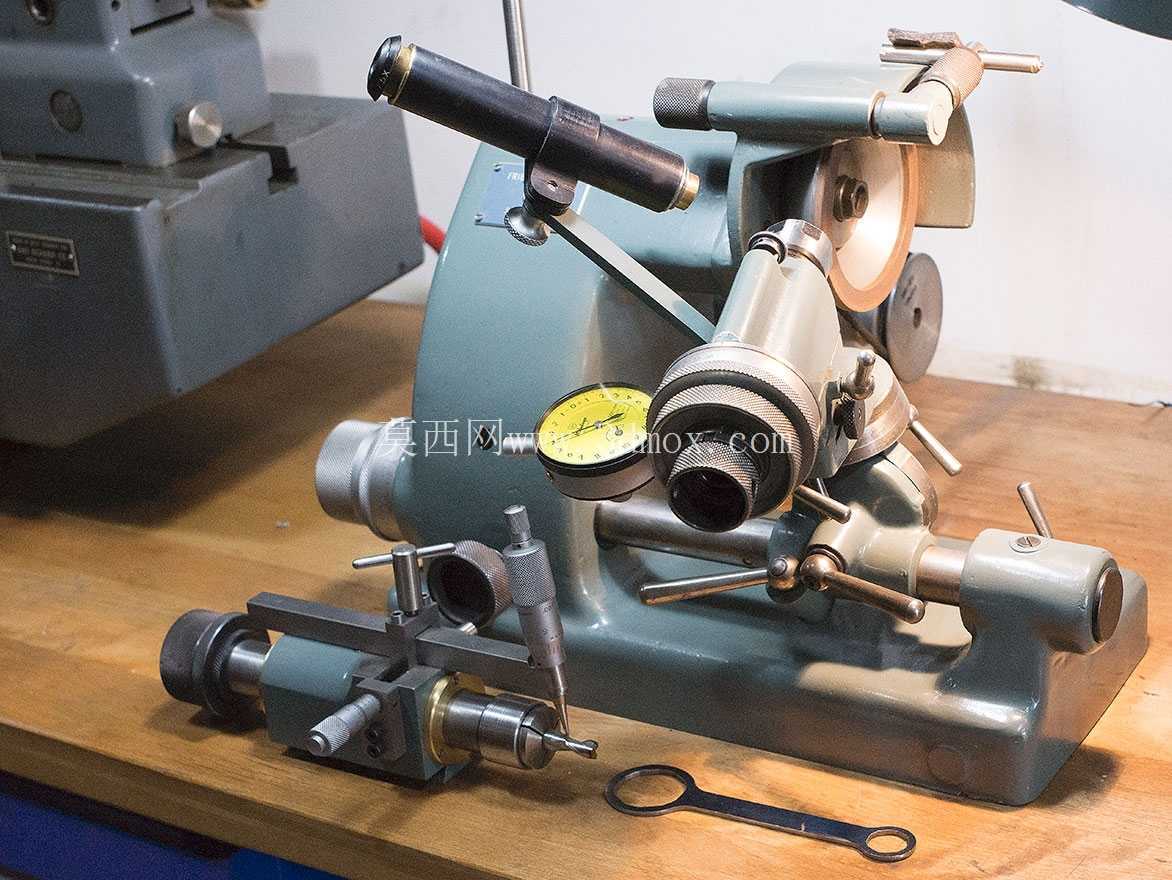

　　在小型机械加工车间、工具修配工位以及精密刀具维护场景中，小型万能工具磨床的适配性改造一直是一线技术人员提升设备利用率的核心方向，这套Deckel SO磨床的配套磨削附件结构，正是针对立铣刀容屑槽磨削、刃口重磨需求做的适配化结构设计，能够覆盖常规小型立铣刀的全维度修磨作业需求。从实际加工场景来看，车间日常加工中使用频率最高的3/4英寸及以下规格立铣刀，在长时间切削后常出现刃口磨损、容屑槽拉伤、排屑不畅的问题，以往这类修磨作业要么依赖大型万能工具磨床占用核心生产设备工时，要么依靠人工手持打磨无法保证刃口角度一致性，这套适配附件直接在原有Deckel SO单刃铣刀磨床的安装接口上做扩展，无需改动磨床原有主轴结构、床身导轨精度，即可实现立铣刀装夹后的角度斜向调整，满足不同螺旋角立铣刀的凹槽磨削需求。

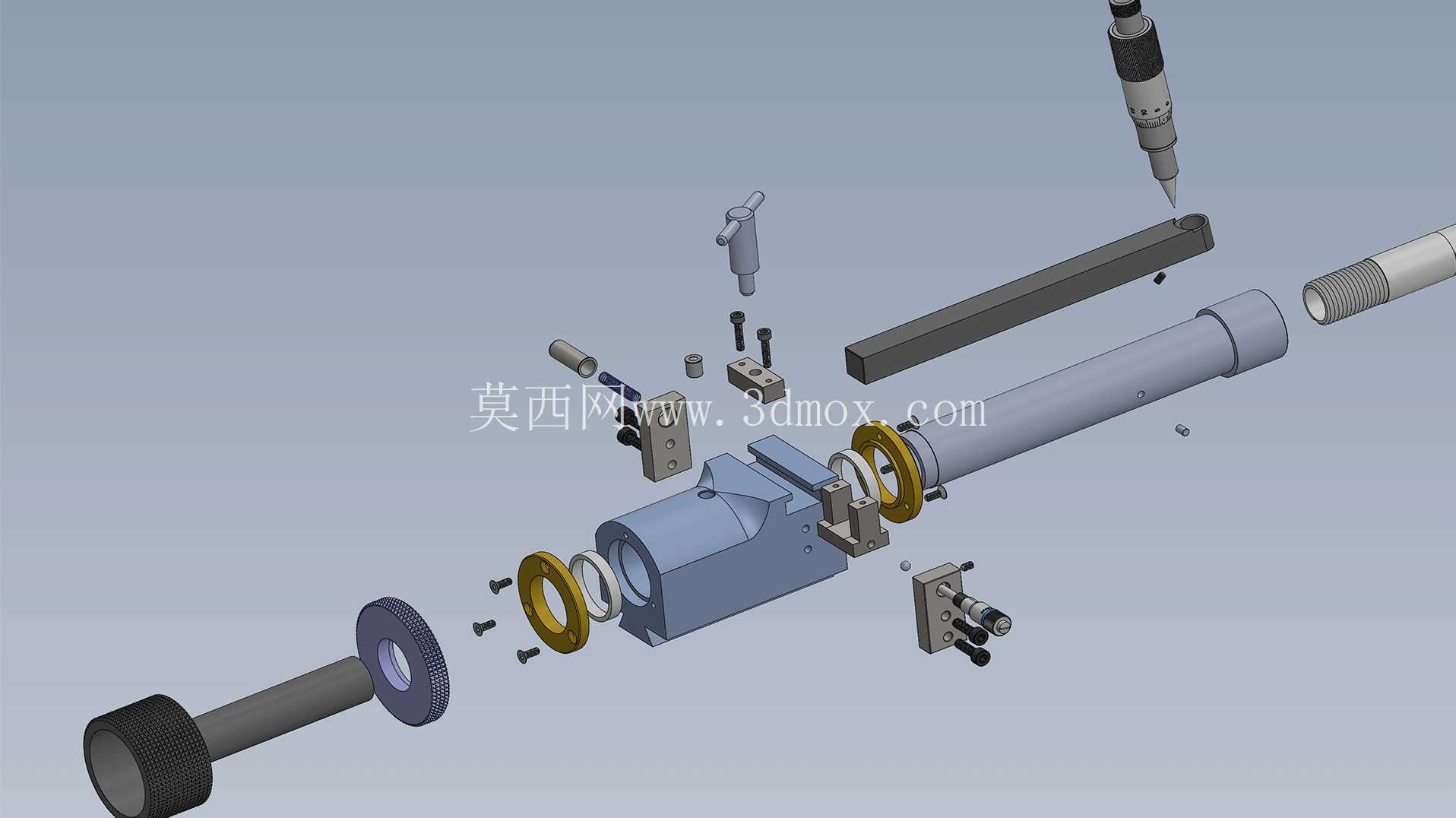

　　从结构功能特性来看，磨床主轴与外壳配合面经过研磨工艺处理，旋转径向跳动控制在微米级精度区间，这是保证磨削后刃口同轴度的核心基础，配合位置设置的毛毡密封件，能够阻挡金属磨削碎屑、粉尘进入主轴配合间隙，长期使用也能维持原有旋转精度，避免频繁拆洗主轴带来的精度损失。附件设计中专门增设了ER夹头适配转接结构，打破了原有设备仅能适配原厂Deckel FP夹头的限制，既可以装夹原厂英制规格夹头配套的刀具，也能兼容公制标准、奇数尺寸规格的立铣刀装夹，大幅拓展了设备可修磨刀具的尺寸覆盖范围，无需额外采购多套原厂夹头就能覆盖车间绝大多数小型立铣刀的修磨需求。

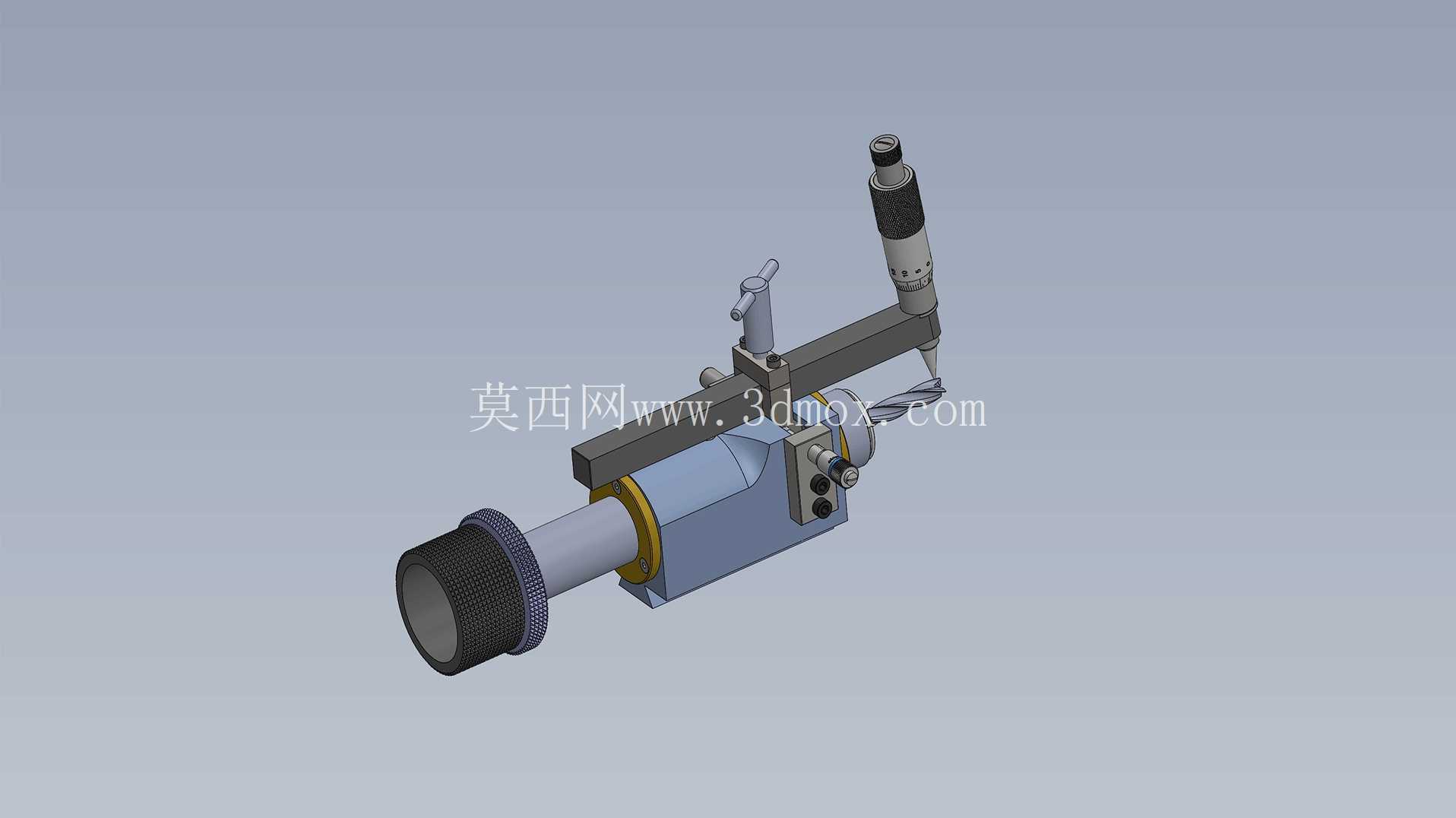

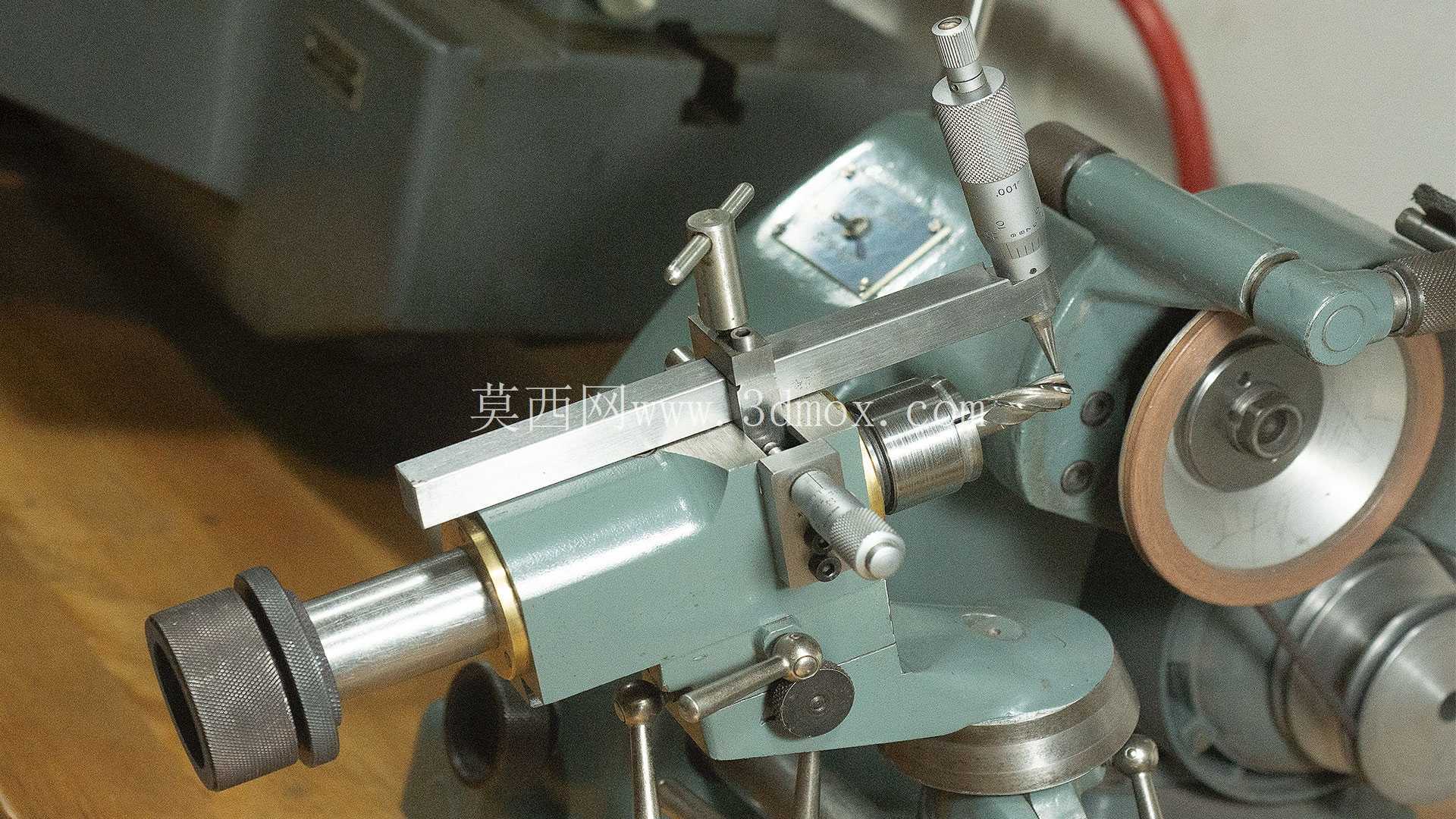

　　从安装边界与尺寸适配角度来看，整套附件完全依托磨床原有工作台的T型槽安装位做固定，附件底座的安装孔位与磨床工作台槽距完全匹配，无需额外打孔改造床身，安装后整体外伸尺寸控制在磨床原有安全操作边界内，不会与磨床原有砂轮进给手柄、角度调整旋钮产生运动干涉，操作时的工位距离与原有设备操作习惯完全一致，操作人员无需重新适应操作动线。附件上搭载的千分尺进给结构，能够实现磨削进给量的微米级微调，配合磨床原有角度回转工作台，可以精准控制立铣刀凹槽的磨削深度、螺旋角角度，修磨后的立铣刀刃口对称性、槽型粗糙度能够达到新刀的精度标准，完全满足常规铣削加工的刀具使用要求。

　　在实际使用场景中，这套结构既可以用于车间磨损立铣刀的重复修磨，降低刀具采购成本，也可以用于非标定制小型刀具的刃磨加工，针对特殊槽型的单刃刀具、异形铣刀，也能通过角度调整实现定制化磨削。结构设计中充分考虑了磨床日常使用的维护需求，所有转接部件都采用快拆式结构，需要切换回原有单刃铣刀磨削功能时，仅需松开两个固定螺钉即可拆下附件，恢复设备原有功能，无需复杂的校准流程就能快速切换作业模式，适配多品种小批量的工具修磨作业节奏。
