金属板材卷弯成型辊式折弯设备结构

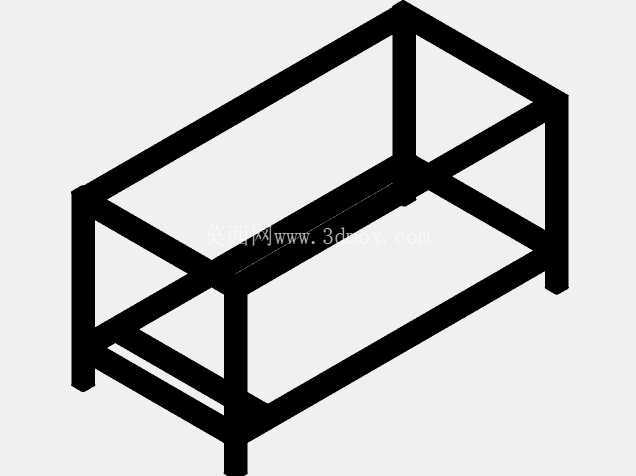

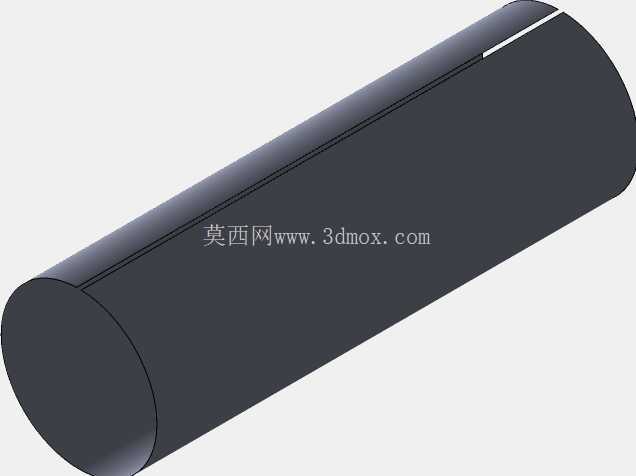

　　在钣金加工、金属构件预制的生产场景里，这类辊式折弯设备是处理薄金属板连续曲面成型的核心工装，和常规冲压式折弯机逐段折角的加工逻辑不同，它依靠平行布置的辊轴相对转动，带动板材连续进给的同时完成曲率成型，尤其适配大尺寸弧形板、圆柱筒体类工件的批量加工，在通风管道制作、小型储料筒卷制、装饰金属曲面构件加工、五金配件弯弧工序里都有稳定的应用空间。从结构布局来看，设备采用框架式方管焊接机架作为承载基础，机架的支腿做了等高度找平设计，底部预留了地脚螺栓安装孔位，安装时需要保证机架上平面的平面度公差控制在0.2mm/m以内，避免辊轴安装后出现平行度偏差，导致板材进给时出现跑偏、成型曲率不均的问题。

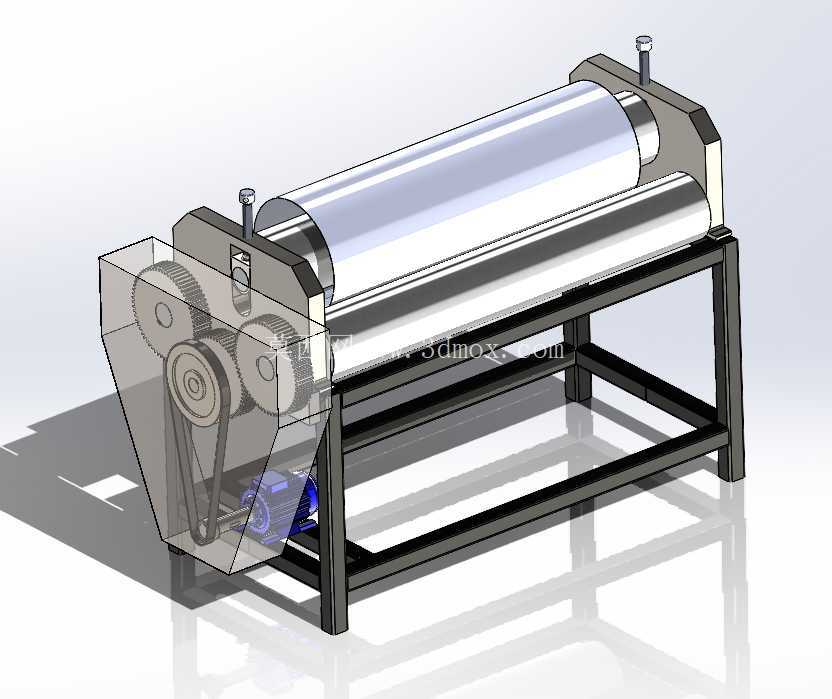

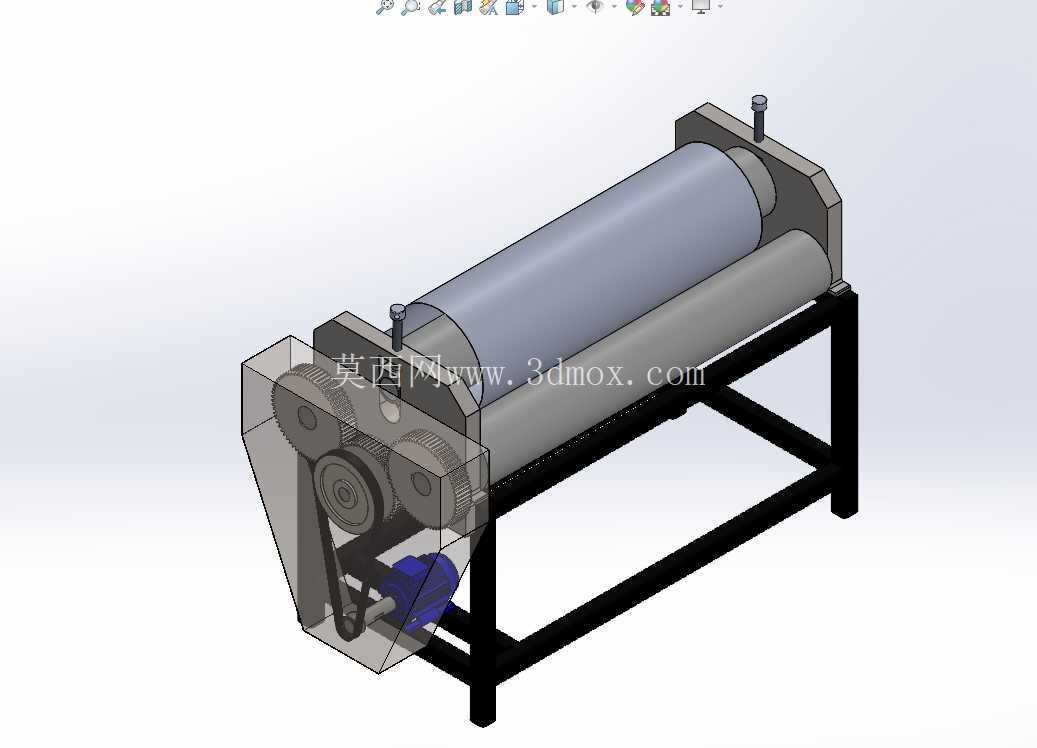

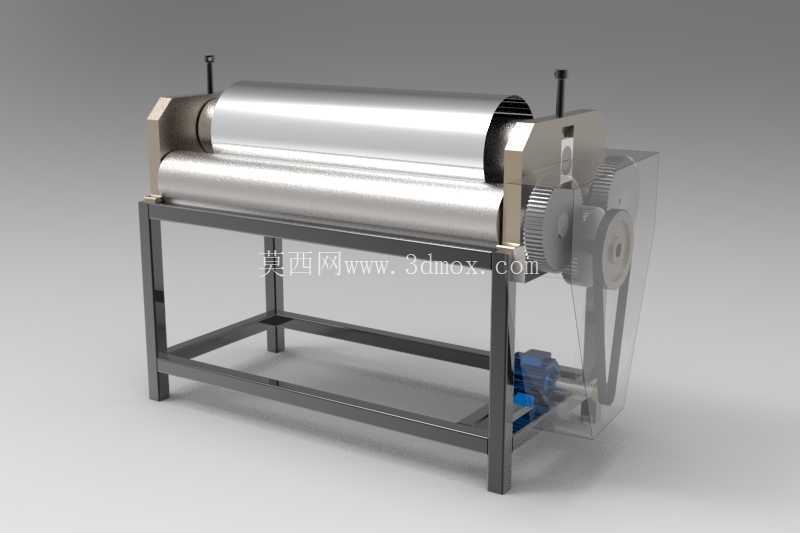

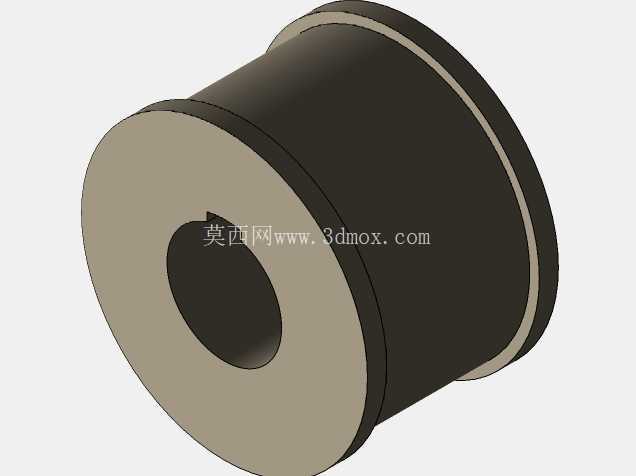

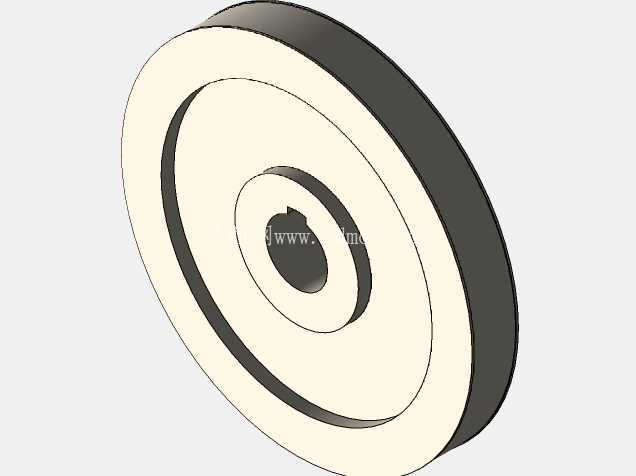

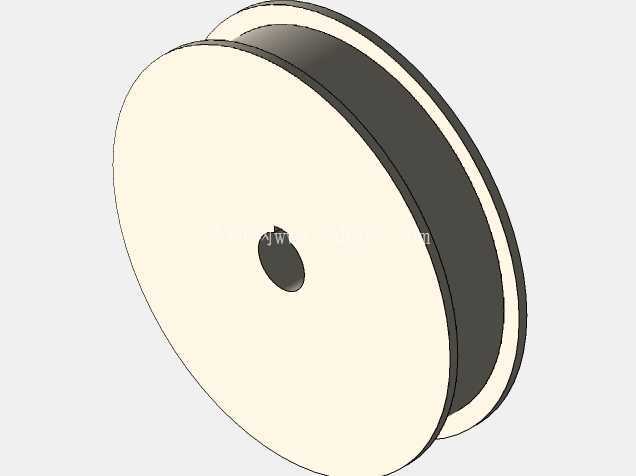

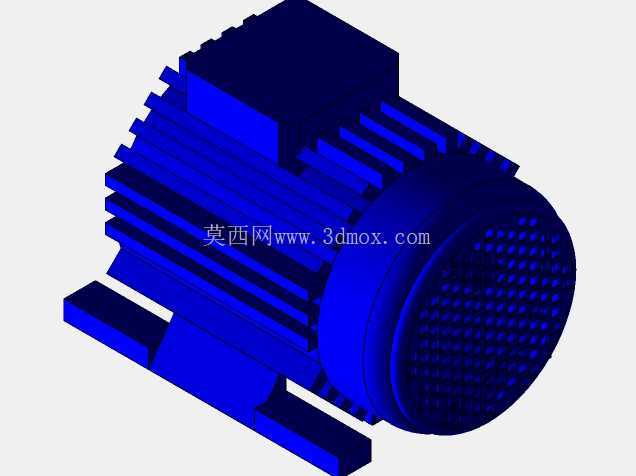

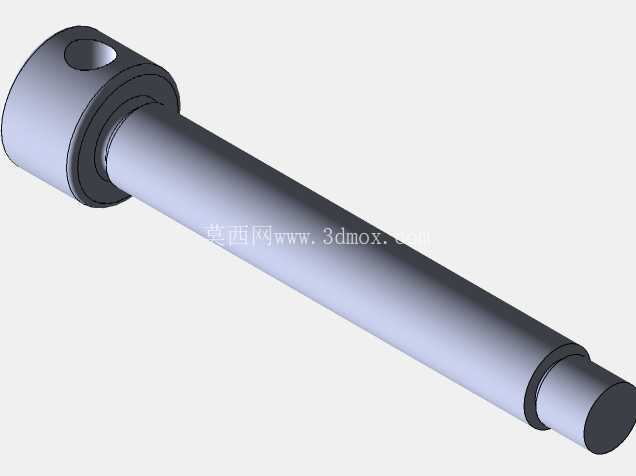

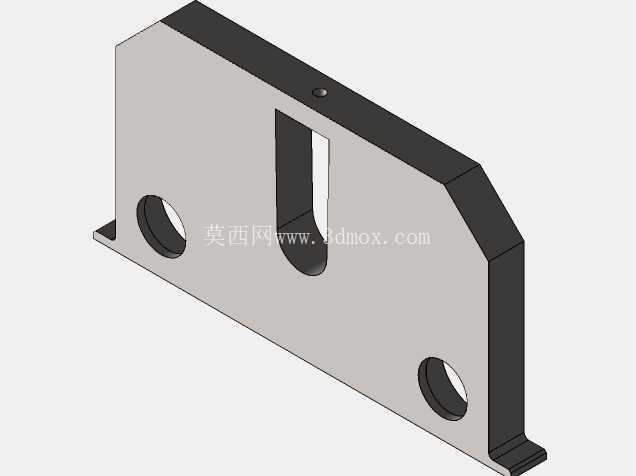

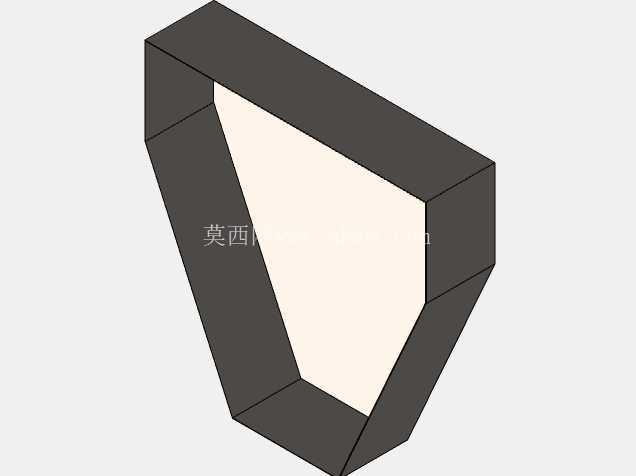

　　设备的核心工作组件为上下平行布置的两根成型辊轴，上辊轴两端配置了间隙调节机构，通过顶部的调节螺杆可以精确调整上下辊之间的压合间隙，适配0.3mm到3mm厚度范围内的冷轧钢板、铝板、不锈钢板的弯弧加工需求，调节行程范围内可以实现最小卷弯直径120mm的圆柱成型，满足多数小型筒体类工件的加工尺寸要求。传动部分采用齿轮啮合搭配皮带减速的结构，电机输出的动力经皮带轮一级减速后，传递到下辊轴端的传动齿轮，再通过齿轮啮合带动上辊同步反向转动，保证上下辊的线速度一致，避免板材表面出现辊压划痕或者进给打滑的问题；齿轮组外侧设置了半透明的安全防护壳，既可以观察齿轮啮合的润滑状态，也能防止加工过程中杂物卷入传动副，符合车间设备的安全防护要求。

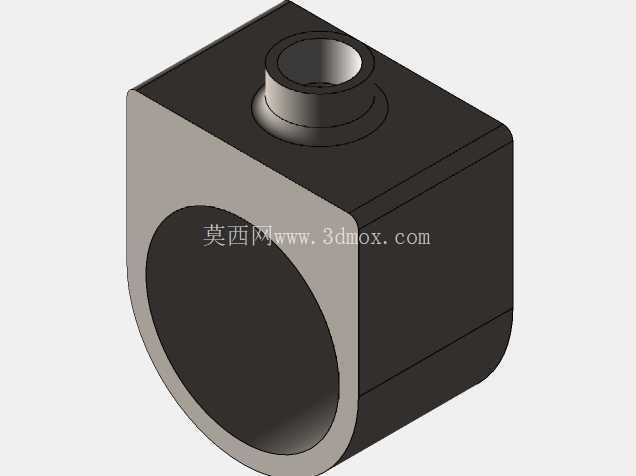

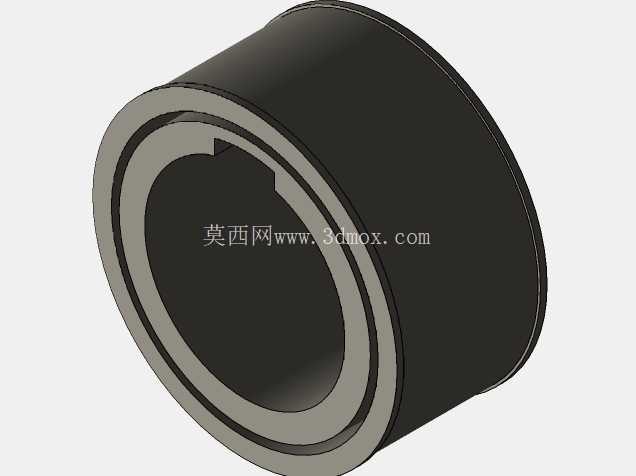

　　设计过程中优先考虑了设备的操作便捷性，辊轴的工作面采用抛光镀铬处理，表面粗糙度达到Ra0.8，既可以减少板材进给时的摩擦阻力，也能避免辊面锈迹沾附在工件表面影响成型质量；机架侧面预留了电机安装位和电气控制组件的固定空间，整体设备的占地面积控制在长1200mm、宽600mm、高1100mm的范围内，不需要额外做大型设备基础，普通钣金车间的硬化地面就可以完成安装固定，适合中小型加工车间的工位布置。和三辊卷板机相比，这款双辊结构的折弯设备结构更紧凑，调整操作更简单，针对小直径薄板材的卷弯作业效率更高，不需要预弯工序就可以完成板材的连续弯卷，板材两端的直边余量可以控制在15mm以内，减少后续边角修切的材料损耗。设备的进料端没有设置额外的导向托料架，加工长度1000mm以内的板材时，可以直接人工托料对准辊缝进给，加工更长尺寸的板材时可以在进料侧配套加装简易托料平台，拓展设备的加工适配范围。辊轴两端的轴承座采用调心滚子轴承配置，可以补偿少量的机架加工形位公差，同时承受辊压过程中的径向载荷，延长轴承的使用寿命；润滑点都设置在设备外侧的易操作位置，日常维护时不需要拆解设备主体就可以完成轴承、齿轮副的润滑注油，降低设备的日常维护成本。

　　在实际加工场景中，这类设备除了完成整圆筒体的卷制，还可以通过调整上辊的压下量，加工不同曲率的弧形板件，比如弧形装饰面板、设备防护罩的弧形壳体、圆管弯头的分片弯弧等工序，相比手工敲打的成型方式，加工出的工件曲率一致性更好，表面没有锤击痕迹，后续焊接、打磨的工序量可以减少40%以上。设计时也考虑了不同材质板材的加工适配性，辊轴的转速设置为12r/min的恒定转速，既不会因为进给速度过快导致薄铝板出现拉伸变形，也不会因为转速过低影响加工效率，针对硬度更高的不锈钢板材加工时，只需要适当调整上下辊的间隙，适当降低单次压下量，分2-3次进给就可以达到目标曲率，避免辊轴承受过大的载荷出现弯曲变形。
