蒸汽机车驾驶室内部结构三维建模

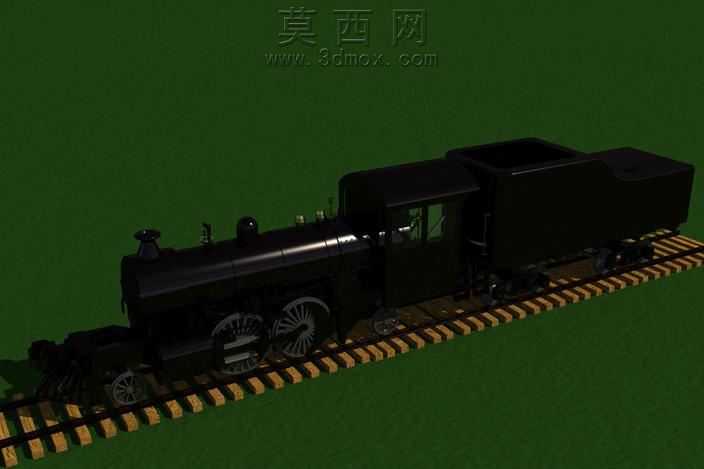

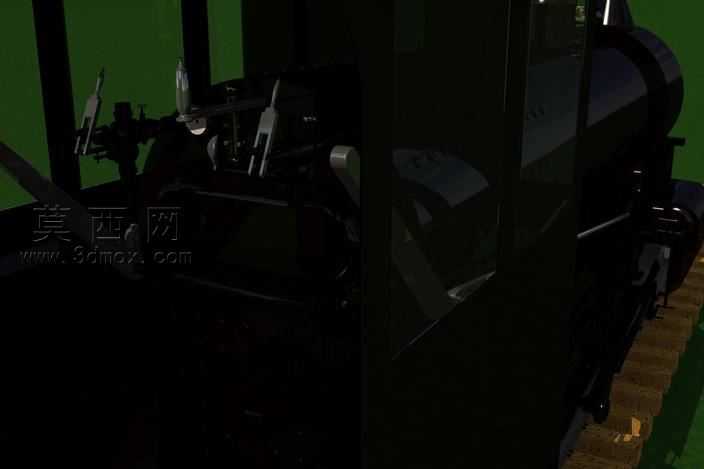

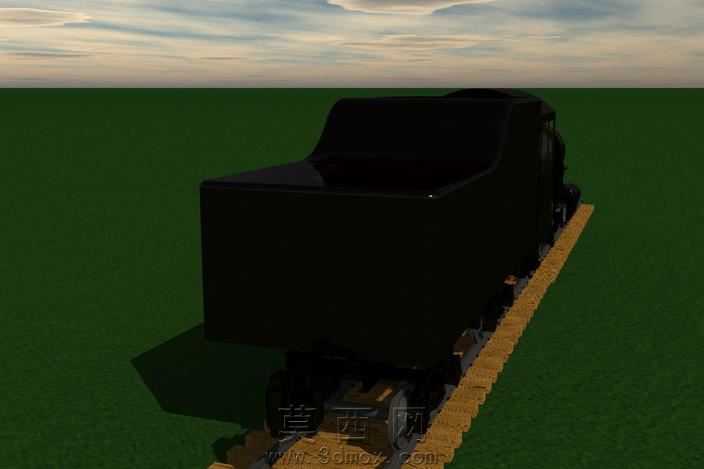

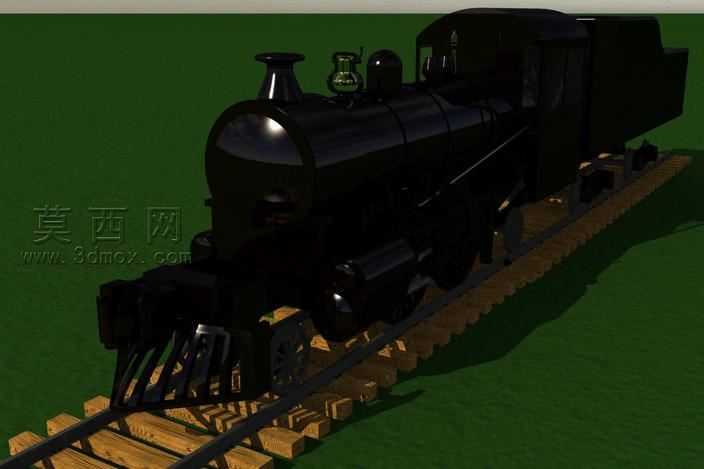

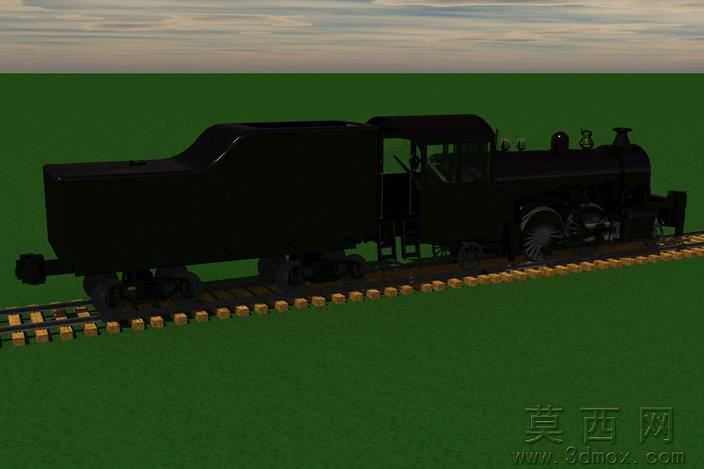

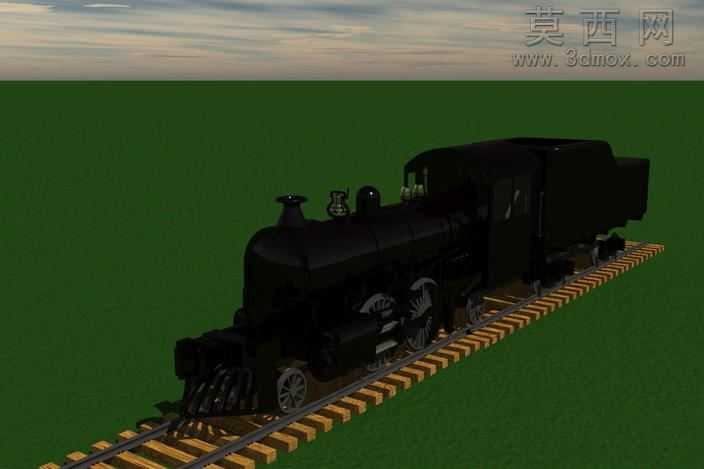

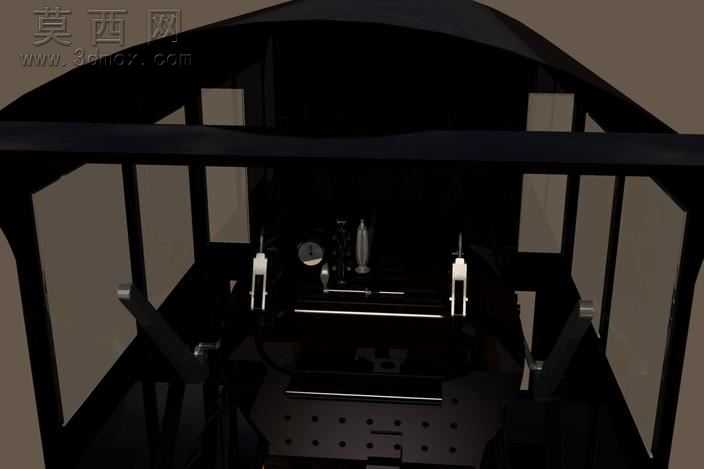

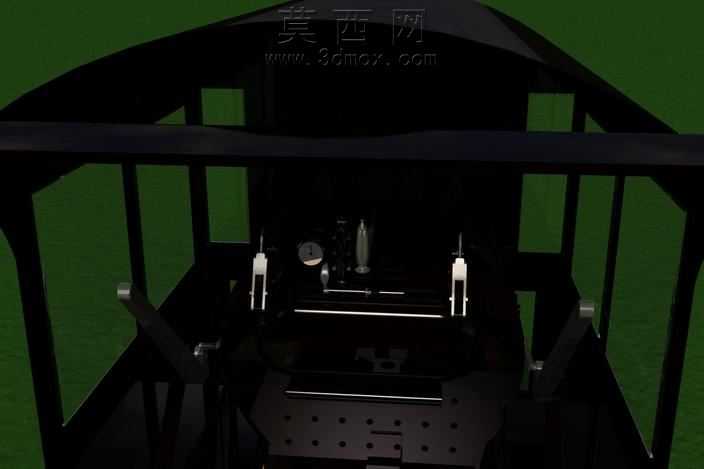

本作品围绕早期蒸汽机车的驾驶室核心区域开展三维建模创作，建模过程依托SolidWorks平台完成全参数化结构搭建，同步完成多格式文件导出适配不同工程场景需求。建模前期围绕2-4-2型蒸汽机车的驾驶室布局开展结构梳理，重点还原驾驶室内蒸汽管线、阀门总成、制动控制器、耦合装置、头灯控制模组、汽轮机构件等核心功能部件的相对位置与装配关系，严格遵循早期英式蒸汽机车的驾驶室设计逻辑，规避了非史实的大灯布局、错漏的管线走向等常见建模偏差。建模阶段对驾驶室的金属框架结构采用实体拉伸配合焊接特征模拟，对各类操作手柄、仪表表盘采用曲面建模完成细节刻画，对管线类构件采用扫掠特征还原真实的弯折走向，所有部件的装配约束完全参照实车的机械连接逻辑设置，可实现操作部件的运动仿真演示。材质渲染阶段针对不同构件匹配对应材质属性：金属框架赋予哑光黑铸铁材质并添加使用磨损的纹理细节，操作手柄赋予抛光金属材质模拟长期握持的光滑质感，仪表玻璃赋予半透明带轻微反射的玻璃材质，管线构件根据功能不同区分黄铜、铸铁两类金属材质，整体渲染色调还原早期机车驾驶室的厚重工业质感，背景采用低饱和度深绿色模拟驾驶室外部的自然环境，突出内部结构的展示效果。设计过程中重点核对了蒸汽机车驾驶室的操作逻辑，确保水阀、注水器、制动阀、蒸汽调节阀等核心操作部件的位置符合机车乘务员的实际操作习惯，对驾驶室顶部的顶棚支撑结构、侧方的防护栏结构也做了等比例还原，没有简化关键的支撑连接结构。针对燃烧室关联的动力传导结构，建模时同步梳理了从蒸汽输出到轮组传动的连接逻辑，确保驾驶室内部的控制部件与外部动力结构的关联关系准确，可用于蒸汽机车结构教学、工业设计参考、复古工业场景搭建等场景，模型的结构精度满足装配干涉检查、运动仿真演示的使用需求，各部件均为独立可编辑的建模特征，支持后续的结构修改与细节深化。
