手持流线型自行车照明车灯设计

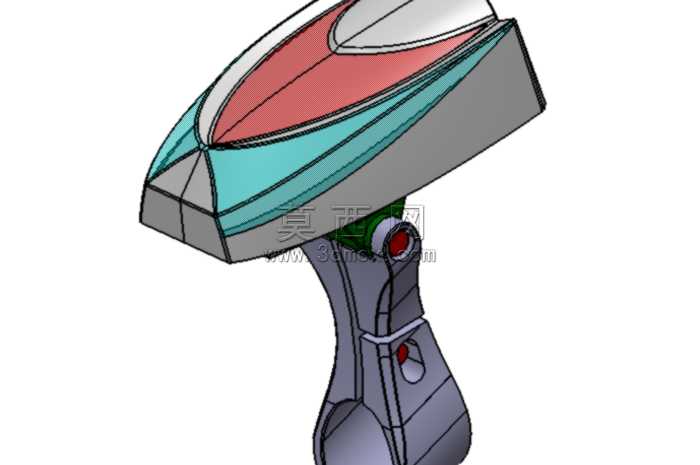

本款自行车车灯采用三维参数化建模方式完成整体设计，建模阶段优先梳理手持握持与车灯安装的双重使用逻辑，先通过草绘勾勒出灯头的流线型轮廓，以多段曲率连续的样条曲线构建灯头的曲面基础，再通过曲面放样、边界混合等操作完成灯头外罩的顺滑曲面造型，保证灯头部分的空气动力学属性，适配骑行过程中的低风阻需求。灯头区域采用分色曲面分区设计，不同曲面区域对应不同的材质属性，顶部浅灰色区域为高透PC灯罩材质，设置半透明光学属性，模拟光线透出的漫射效果；中部青蓝色与红色区域为ABS工程塑料外壳，添加细微的磨砂颗粒质感，还原日常塑料配件的哑光触感；灯头与手柄衔接的金属包边部分赋予金属拉丝材质，提升整体结构的精致感。手柄部分依据人体工学握持弧度进行建模，通过多组截面扫描生成贴合手掌曲线的握柄造型，表面设置防滑纹理结构，手柄上的控制按键做凸起的独立结构设计，按键旁设置红色标识区域，方便骑行过程中盲操作识别。结构设计上，灯头与手柄采用可转动的铰接结构，预留转动限位的卡位结构，可实现灯头照射角度的灵活调节，手柄内部预留电池仓的安装空间，灯头内部预留灯珠、电路板的安装位，各部件之间的装配间隙经过精准校核，保证后续生产装配的公差合理性。渲染阶段采用三点布光方案，主光源模拟自然光照射突出曲面的光影过渡，辅助光源补亮暗部细节，背光源勾勒产品轮廓边缘，通过调整材质的反射、折射参数，让不同材质的质感区分清晰，最终呈现出兼具实用性与美观性的骑行照明配件效果。
