周向带齿镂空轮盘式机械构件设计

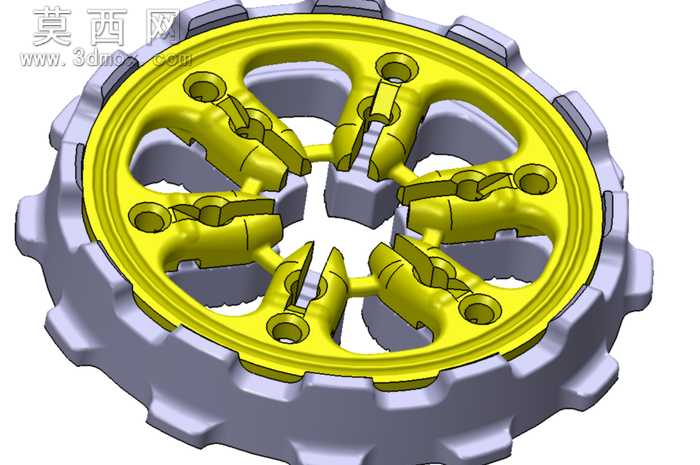

本作品为轮盘类机械构件的三维参数化建模成果，建模阶段严格遵循机械加工工艺逻辑搭建特征树，首先以旋转凸台特征生成构件的基础回转基体，精准控制内外环的径向尺寸与轴向厚度，保证基体的同轴度公差符合精密传动部件的设计要求。针对外环周向均匀分布的凸齿结构，采用单齿草绘后圆周阵列的方式完成建模，每个凸齿的齿形轮廓、拔模斜度均经过参数化约束，确保阵列后所有齿形的尺寸一致性，避免出现特征变形或位置偏差。中部镂空区域采用多辐条放射式布局，每根辐条的造型经过力学优化，在辐条上预留了对应规格的安装孔位，孔位采用异型沉孔设计，既可以满足紧固件的安装避让需求，也能通过孔位的对称布局平衡轮盘高速转动时的离心力，降低运转过程中的振动风险。材质渲染阶段，将外环基体部分赋予哑光灰铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件的磨砂质感，中部辐条与内环结构赋予亮黄色金属防护涂层材质，通过调整高光反射参数模拟漆面的均匀光泽效果，两种材质的分区清晰，能够直观区分构件的不同功能区域。结构设计上，内环采用中心缺口式定位结构，缺口的轮廓尺寸与配套传动轴的定位凸台完全匹配，可实现无键式周向定位，减少装配时的配件数量，提升装配效率；辐条之间的镂空区域在保证整体结构强度的前提下，最大程度降低了构件的整体重量，减少转动惯量，适配高速回转的工况需求。建模过程中对所有棱边做了统一的圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时也符合实际加工过程中的倒角工艺要求，不存在无法加工的倒扣或薄壁特征，所有结构均可通过常规铸造、机加工工艺实现量产，模型的特征参数可编辑，能够根据实际工况需求调整尺寸参数，快速衍生出不同规格的同系列构件。
