自行车防滑脚踏板三维结构设计

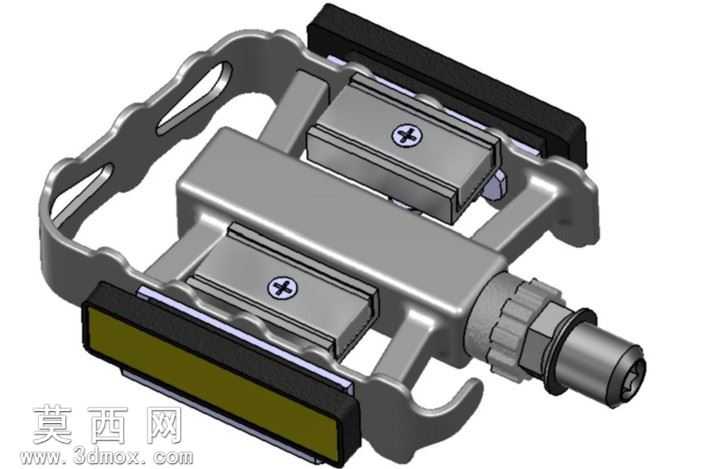

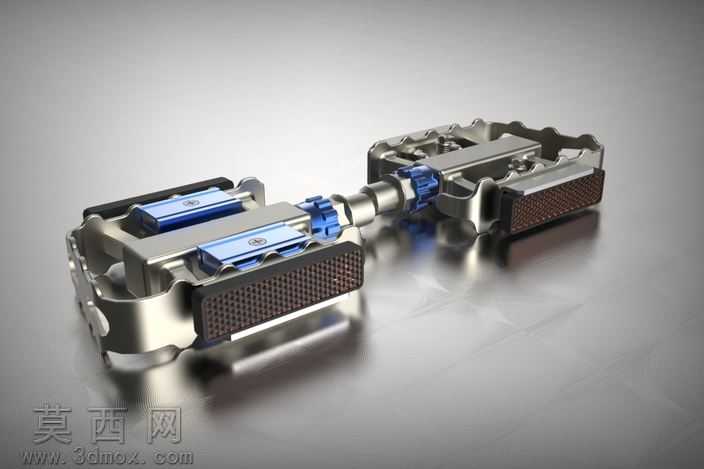

本作品为自行车脚踏板的三维参数化设计模型，建模过程中严格遵循自行车零部件的通用设计规范，从实际骑行使用需求出发完成整体结构搭建。建模阶段先完成核心转轴结构的基准定位，确定脚踏与自行车曲柄连接的螺纹轴段尺寸，依次构建轴芯、锁紧螺母、密封端盖等核心传动部件，保证各配合部位的尺寸公差符合装配要求，避免出现运动干涉问题。主体框架采用镂空式金属框架结构设计，建模时通过拉伸、切除、圆角等特征操作还原金属框架的流线型轮廓，框架边缘做圆弧过渡处理，既降低整体重量，又能避免尖锐边角对骑行者造成磕碰伤害。踏板踩踏区域设置多组防滑结构，包括两侧的黑色橡胶防滑条、中部带十字槽的金属防滑凸块，建模时分别为不同部件赋予对应材质属性：金属框架与轴芯部分赋予哑光金属钢材质，调整反射参数还原金属构件的磨砂质感；橡胶防滑条赋予哑光黑色橡胶材质，调整粗糙度参数还原橡胶表面的阻尼质感；防滑凸块做亮面金属处理，与主体框架形成材质层次区分。整体模型完成装配校验后，通过渲染调整光源角度，突出各部件的结构层次与材质差异，清晰展现脚踏板的装配关系与细节设计。设计过程中充分考虑骑行时的受力特性，框架结构做加强筋处理提升承重能力，转轴部位预留轴承安装位，保证脚踏转动的顺滑度，防滑部件的排布贴合脚掌踩踏的接触区域，能够在湿滑环境下提升脚掌与踏板的摩擦力，避免骑行过程中出现脱脚的安全隐患。模型各部件均为可编辑参数化特征，可根据不同车型的使用需求调整尺寸，适配山地车、通勤车等不同类型自行车的装配要求。
