iPhone15Pro消费电子整机外观结构建模

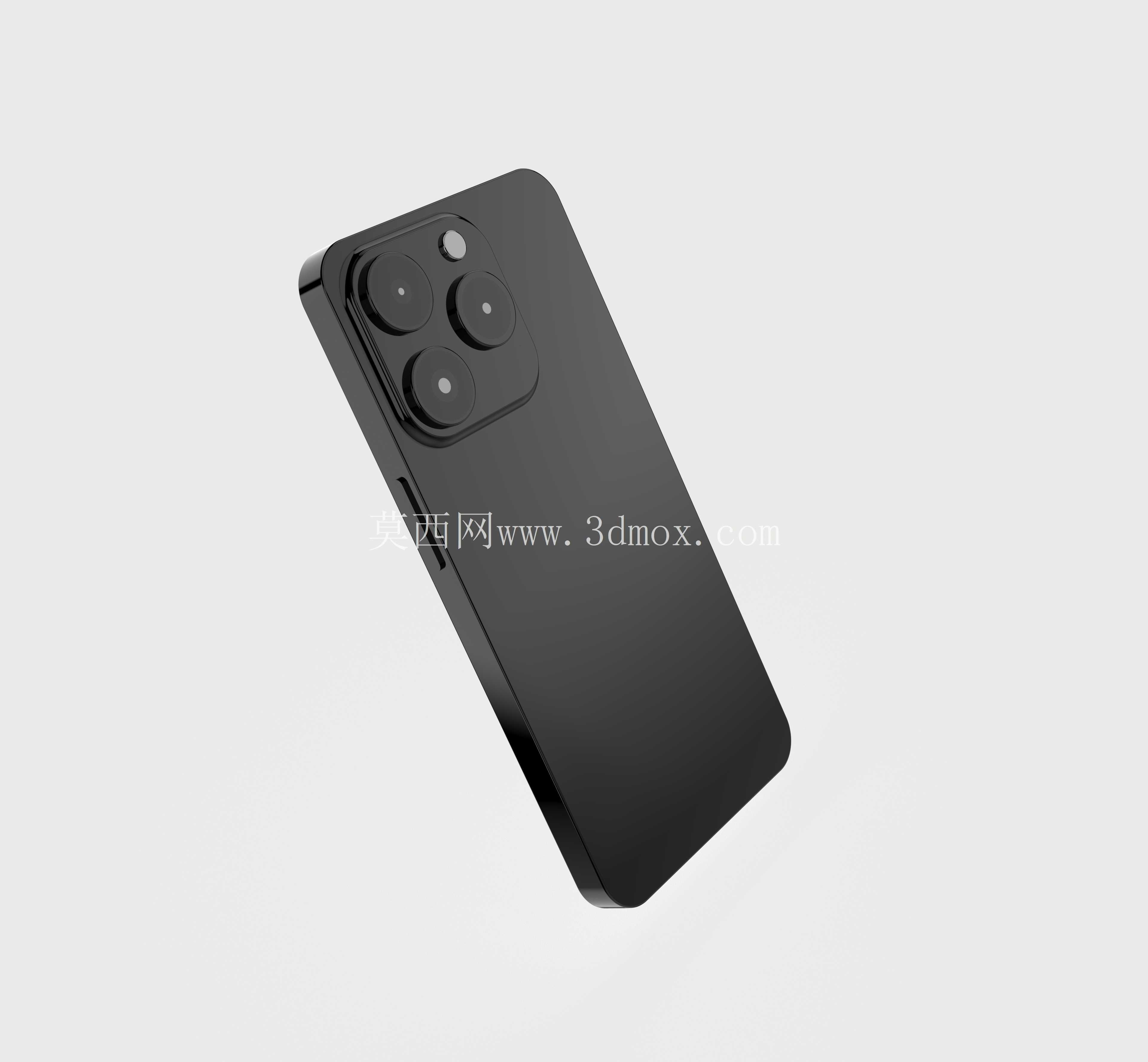

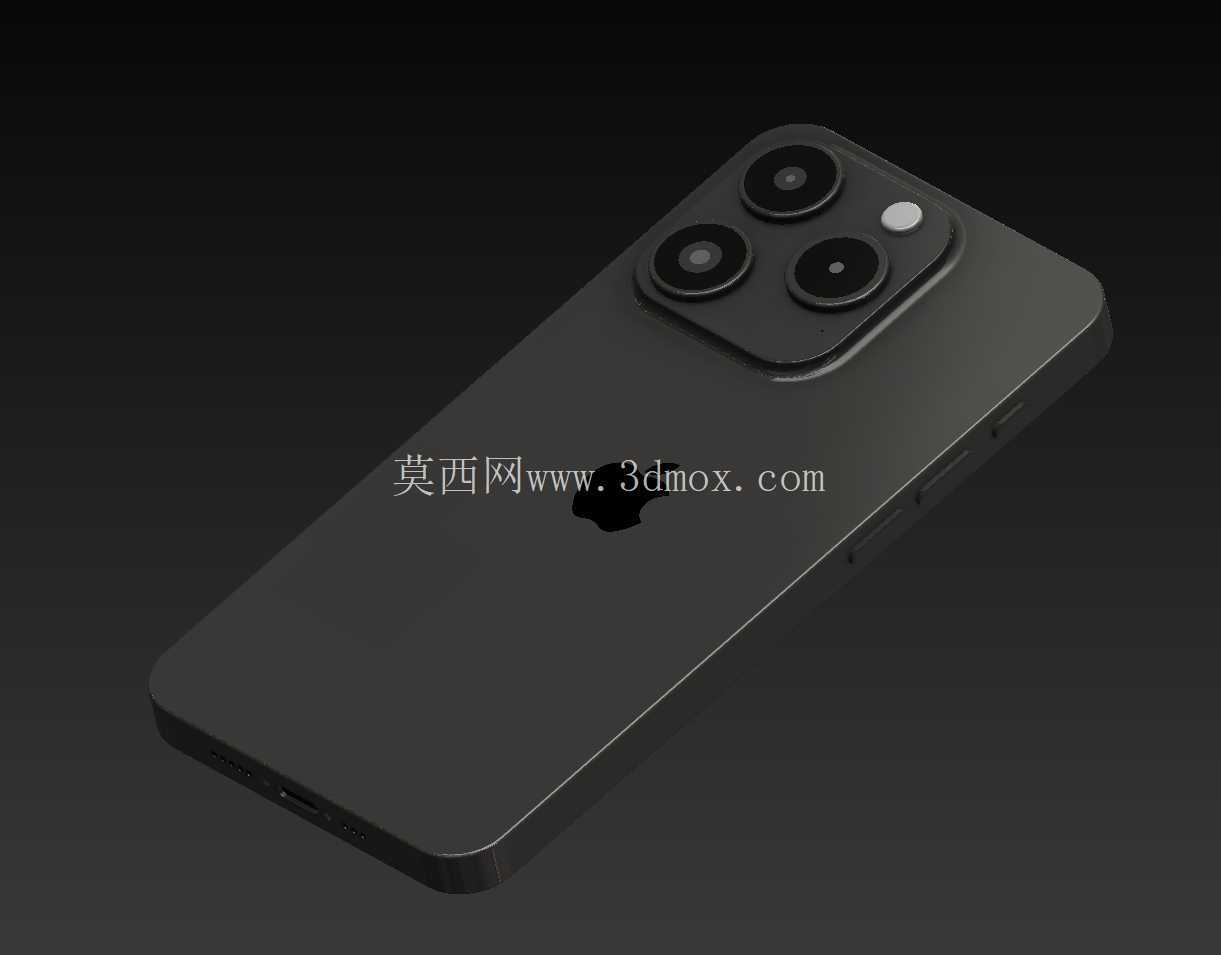

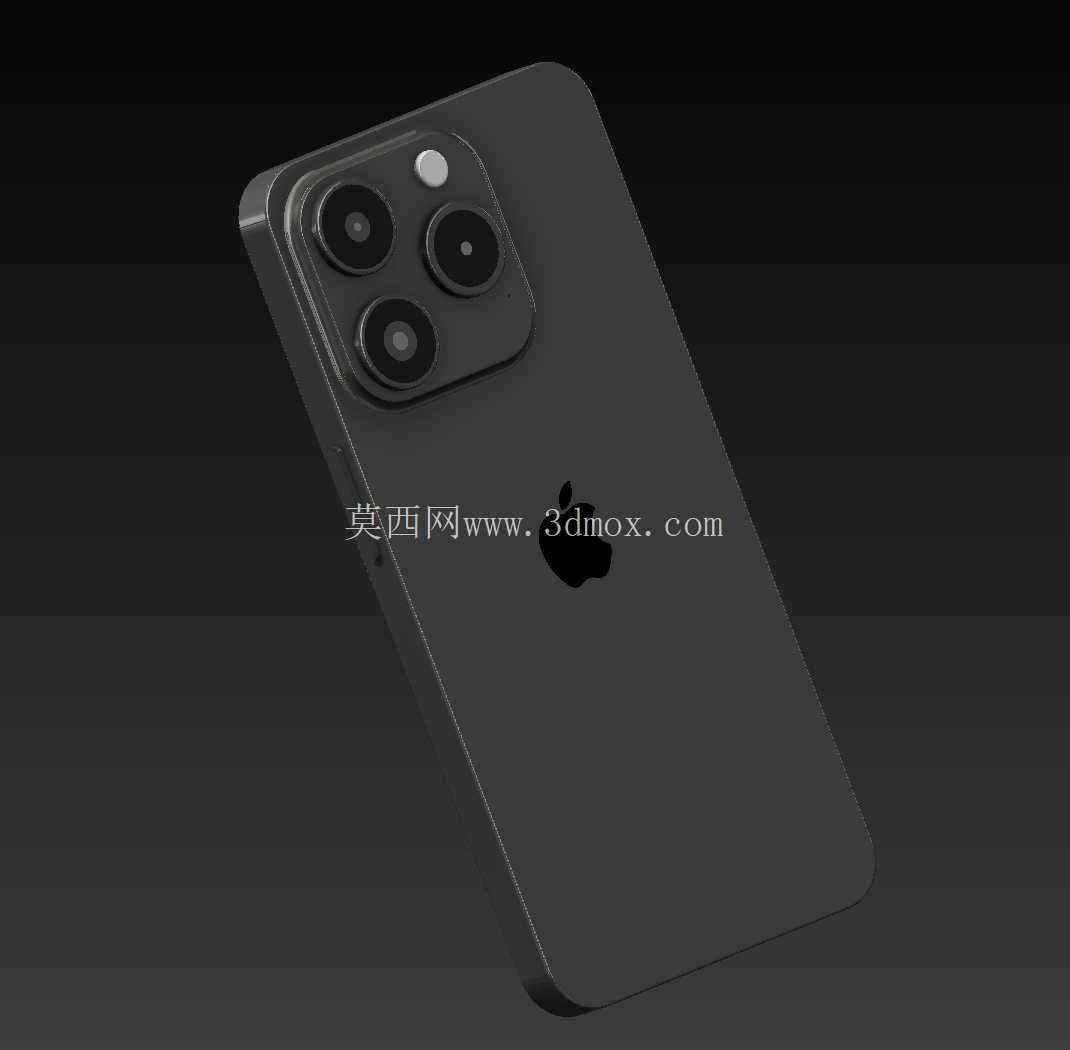

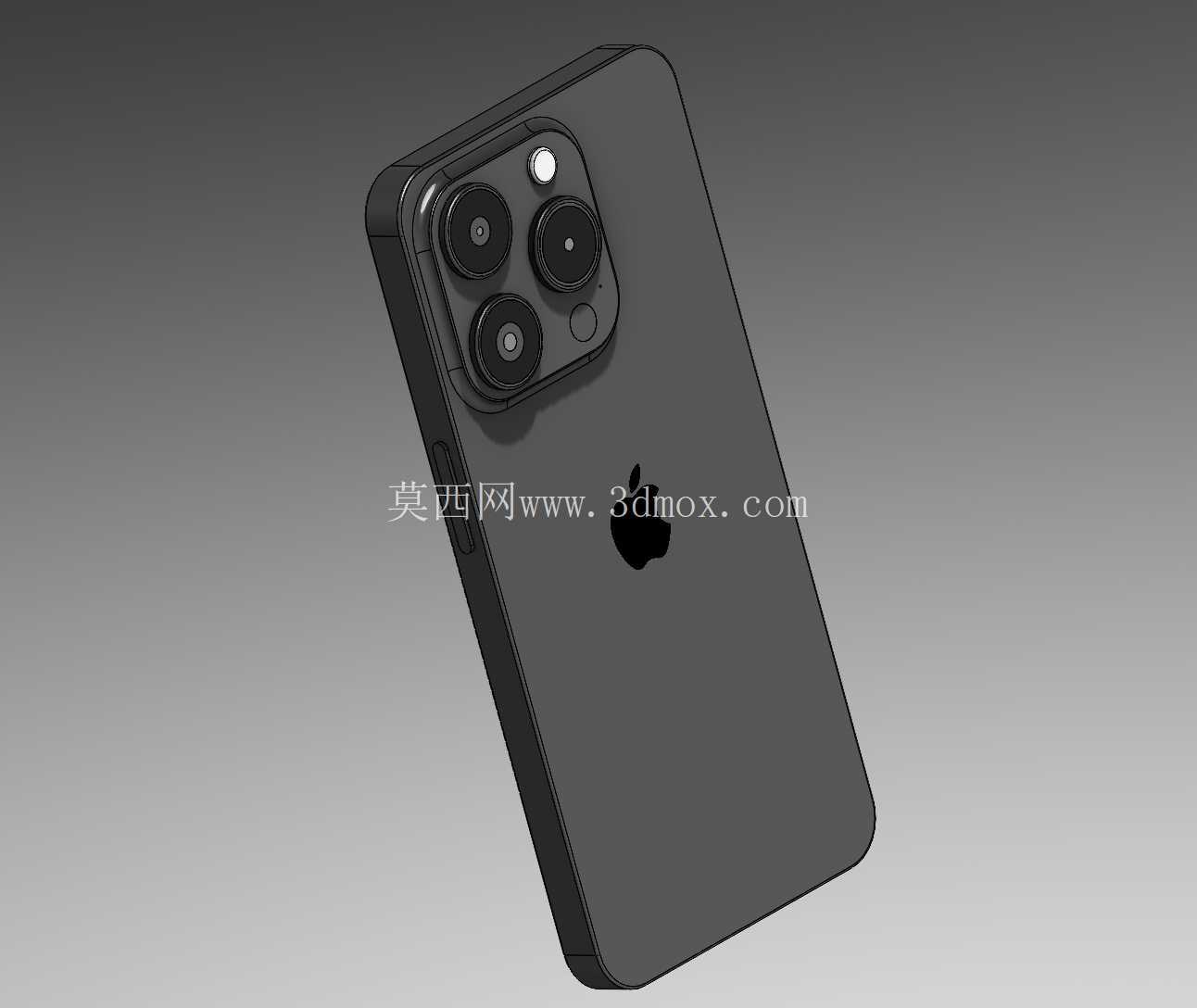

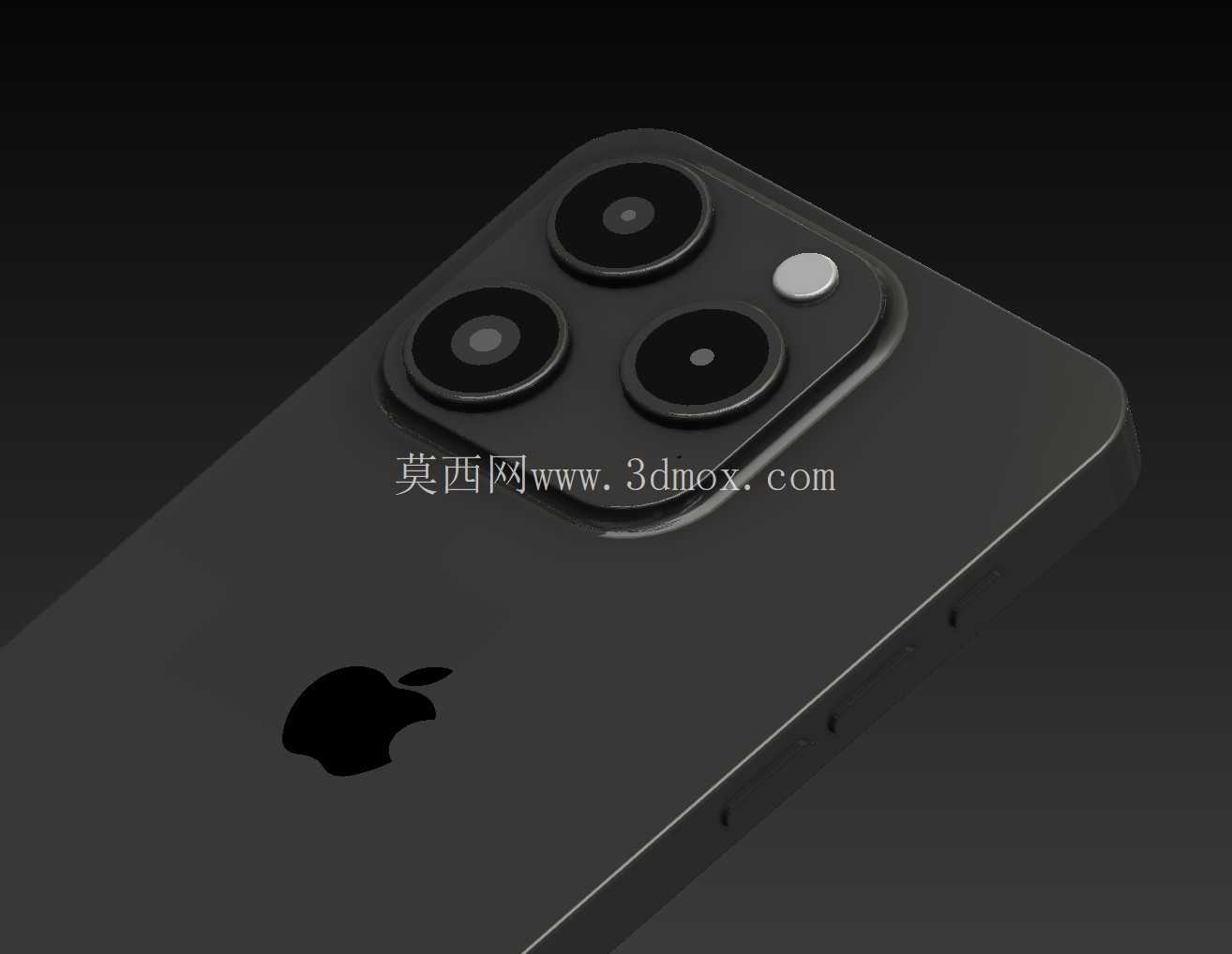

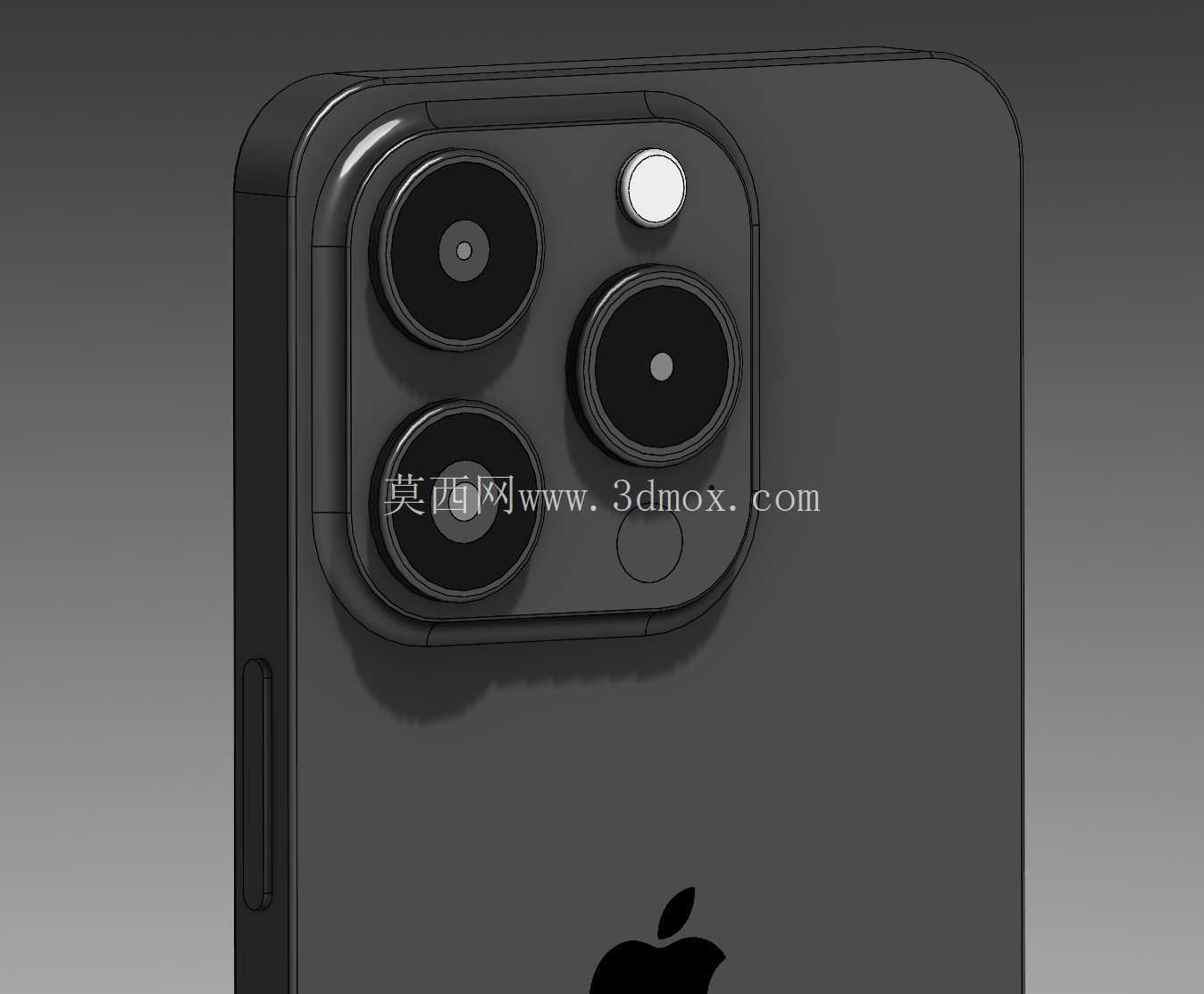

　　从建模逻辑来说，最先确定的是整机的外轮廓基准，中框的弧面过渡是整个建模的核心难点，该机采用的钛金属中框边缘做了微弧倒角处理，和前代直角中框的握持触感、夹持接触面积都有明显区别，建模时没有直接用简单的倒圆角指令生成，而是通过多组截面线放样拟合，保证中框从侧边到背板的过渡曲率连续，和真机的轮廓公差控制在0.1mm以内，完全满足周边配件的结构设计精度要求。背部的摄像头模组凸起是另一个需要重点还原的结构，整个模组的凸起高度、三个镜头的相对位置、闪光灯和激光雷达传感器的排布位置，都严格按照真机实测坐标定位，模组边缘的倒角弧度也做了精准拟合，做镜头保护圈、镜头膜这类配件设计时，可以直接提取数模的曲面作为分型基准，不需要反复调整适配间隙。日常做消费电子周边配套结构设计时，经常需要用到主流旗舰手机的精准三维数模，不管是做手机保护壳的分型结构、车载支架的夹持限位、无线充电模块的对位匹配，还是桌面拓展坞的容纳槽设计，都需要和真机尺寸完全贴合的基准数模作为设计参照，避免开模后出现干涉、装夹松动、对位偏移这类批量生产问题。这次完成的iPhone15Pro数模，完全围绕实际工程配套需求搭建，没有做多余的外观渲染修饰，所有结构边界都严格对应真机的实测尺寸。

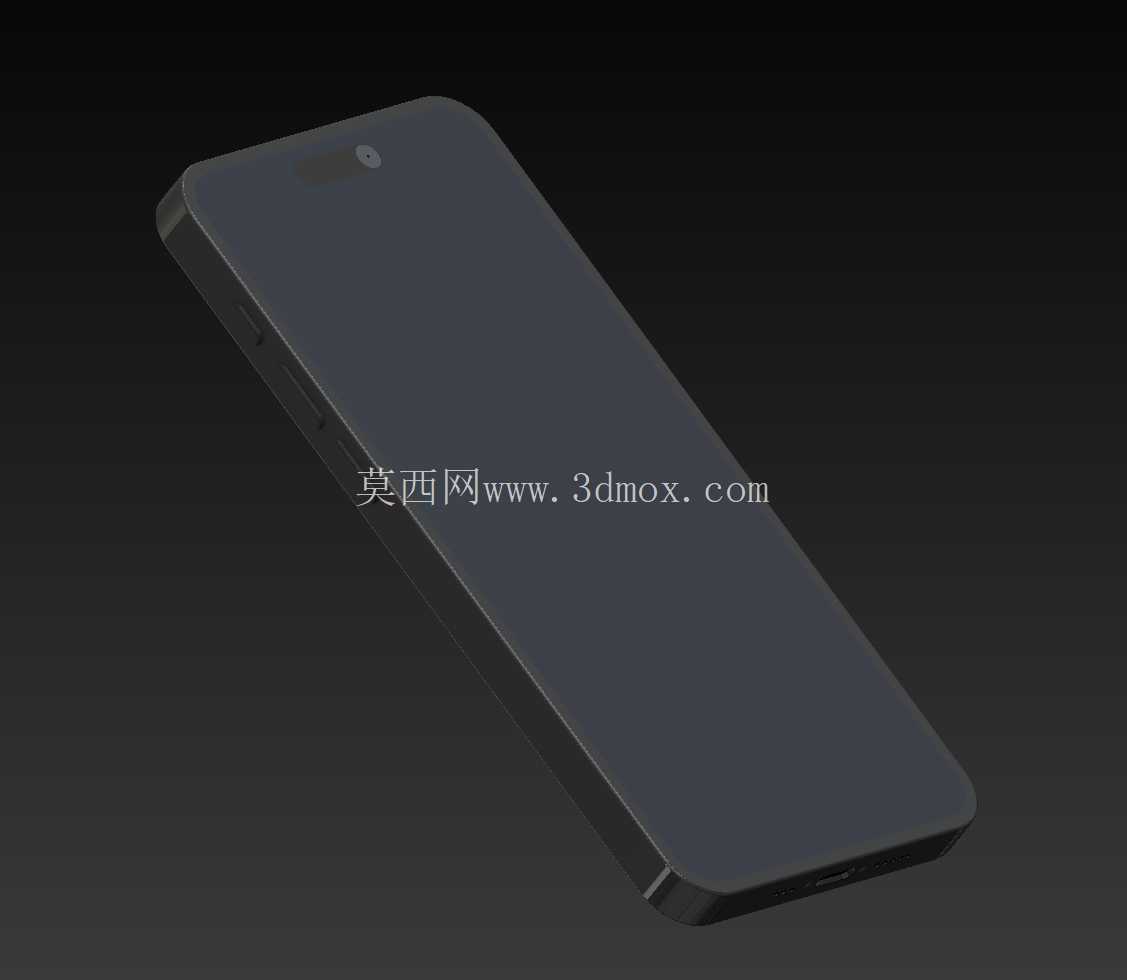

　　机身侧面的按键位置、SIM卡槽开孔、底部的扬声器开孔、Type-C接口的位置和内凹深度，都按照实际装配尺寸做了还原，接口部分的内部避让空间也做了简化建模，做充电插头、防尘塞这类配件时，可以直接做干涉检查，避免出现插头插不到位、防尘塞过松脱落的问题。整机的厚度控制、边角的R角大小、背板的微弧曲率，都经过多轮尺寸校验，做手持类配套产品比如手机稳定器的夹持夹具、运动相机的手机适配夹时，可以直接调用数模做夹持力仿真，确认夹持位置不会挤压到侧边按键，也不会因为接触面积不足导致夹持打滑。

　　和很多只做外观曲面的展示类模型不同，这个数模的所有结构面都是可编辑的实体特征，做结构设计时可以直接提取对应的曲面、边线作为设计基准，不需要重新描线建模，能大幅缩短周边产品的开发周期。比如做防水手机壳设计时，可以直接用数模的外轮廓生成壳体的内型腔，预留合适的装配间隙后再添加密封结构，不用反复打印手板调整适配尺寸；做磁吸无线充电配件时，可以直接对应机身内部的磁吸模组位置（数模上做了对应位置的基准标记），确定磁环的安装位置，保证充电时的对位精度和吸附力。

　　建模过程中特意规避了容易出现尺寸偏差的细节，比如中框上的天线断点位置、按键的凸起高度、摄像头模组和背板的衔接台阶，这些细节如果还原不到位，很容易导致配套产品出现装配错位，比如保护壳的开孔偏移、按键按压手感差这类问题。整个数模的尺寸基准统一在整机的几何中心，导入到不同的装配环境中都能快速定位，不需要重新调整坐标系，不管是做单个配件的结构设计，还是做整套数码周边产品的装配仿真，都能直接调用。另外，数模的曲面质量做了优化，没有碎面、重叠面这类问题，导入到各类三维设计软件中都能正常编辑，不会出现特征丢失、曲面破面的情况，适合结构工程师在不同设计场景下使用。
