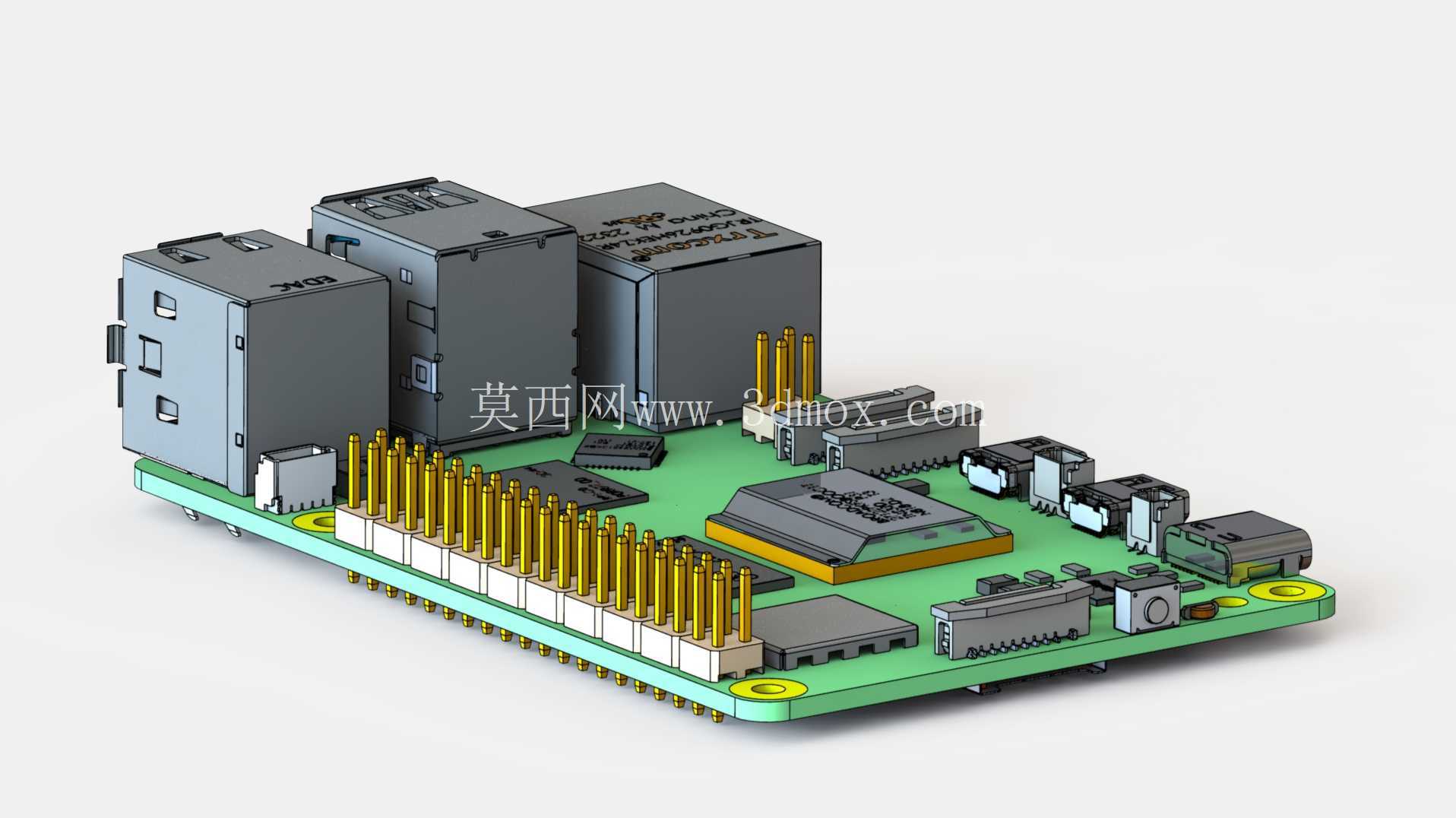

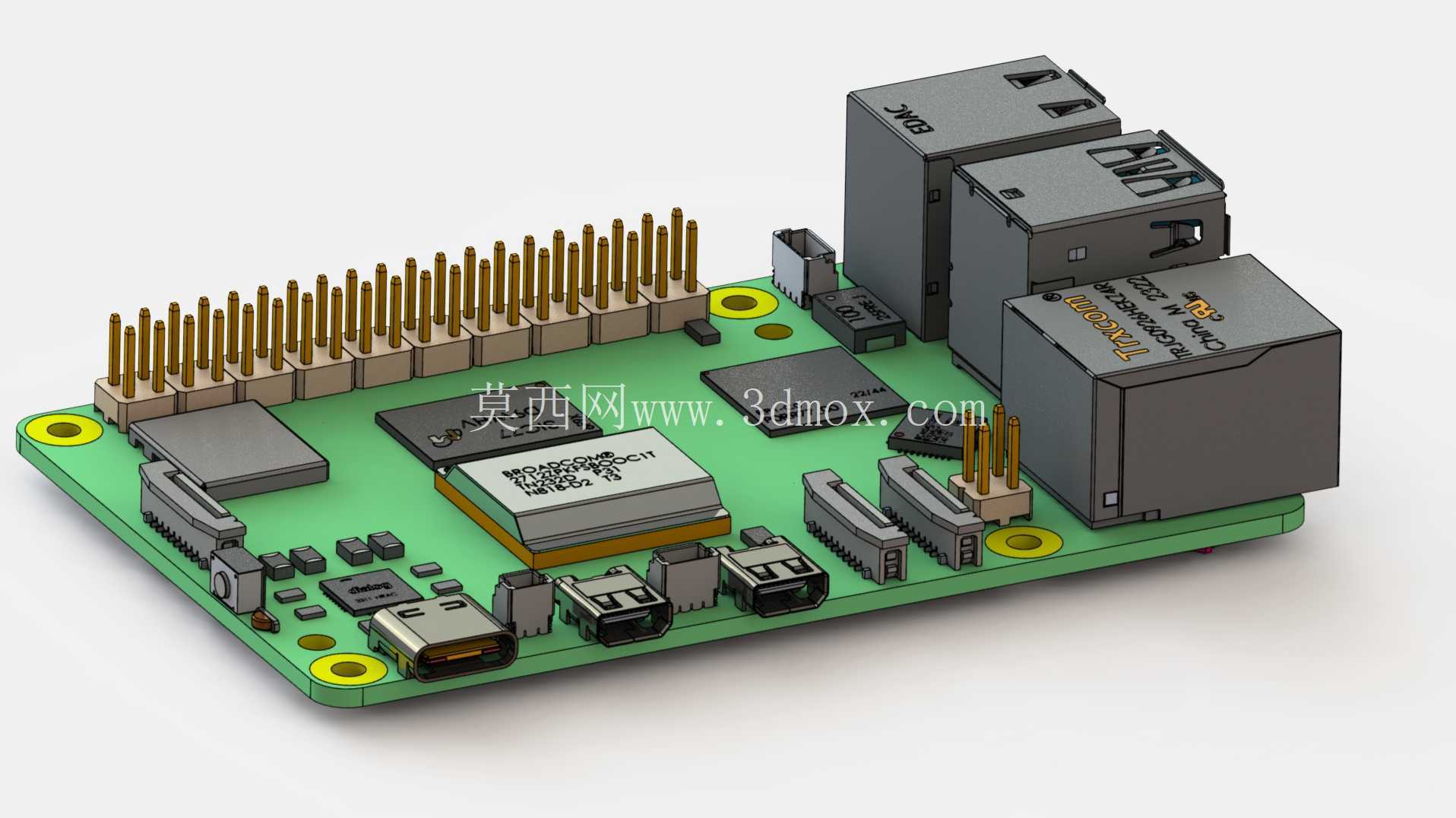

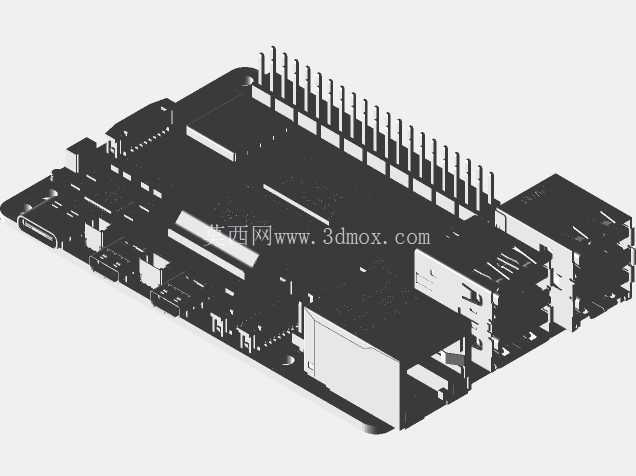

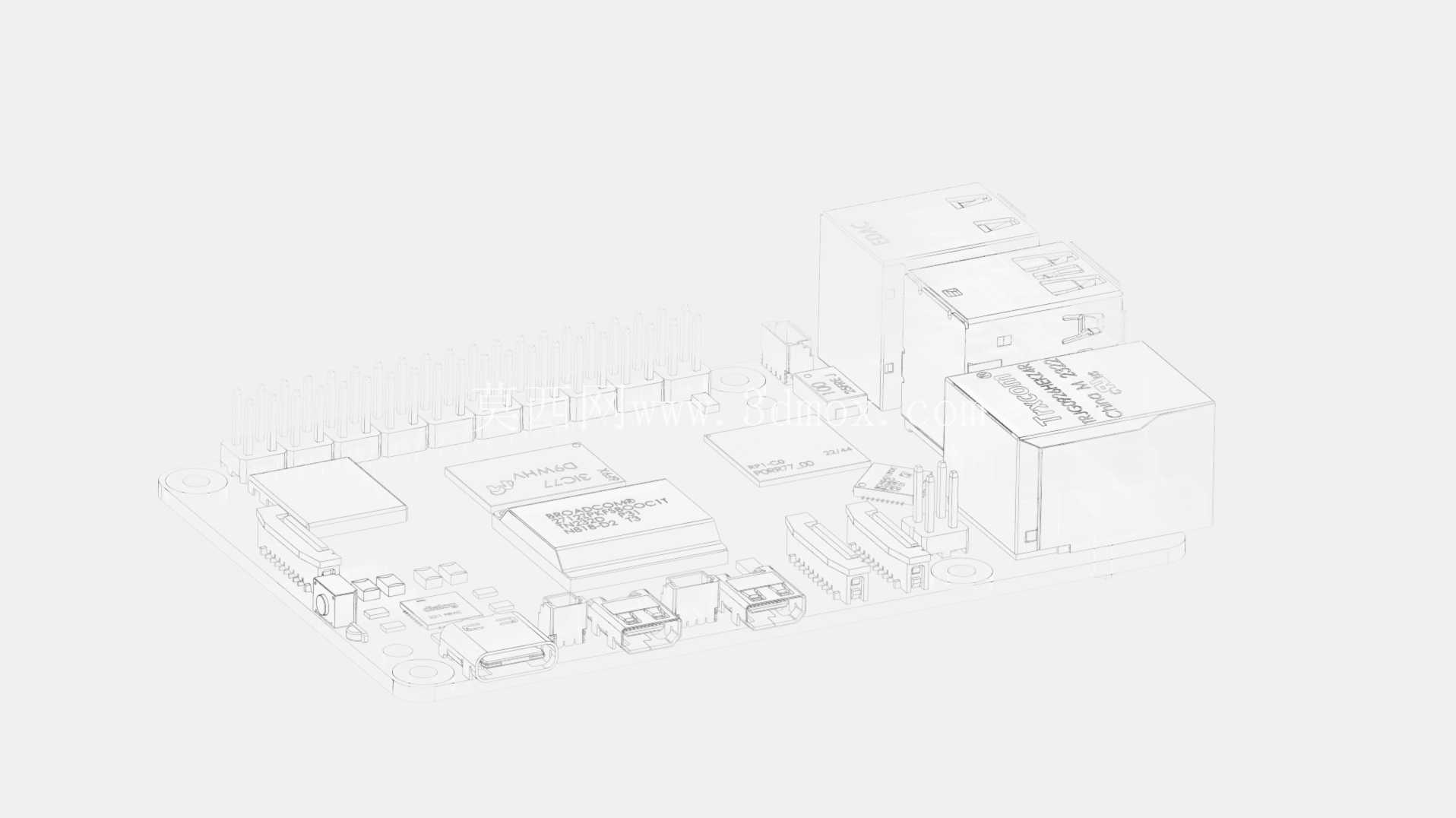

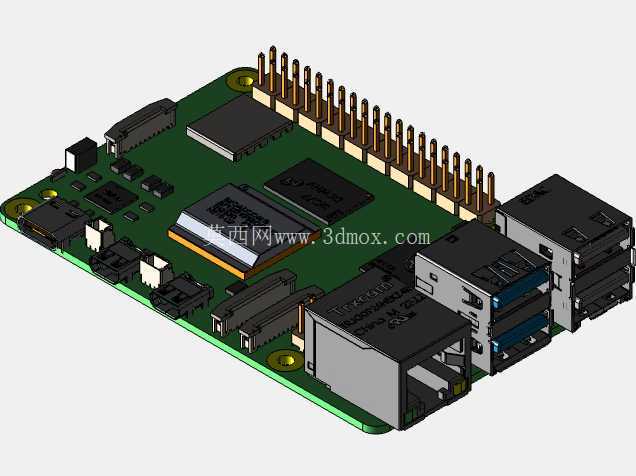

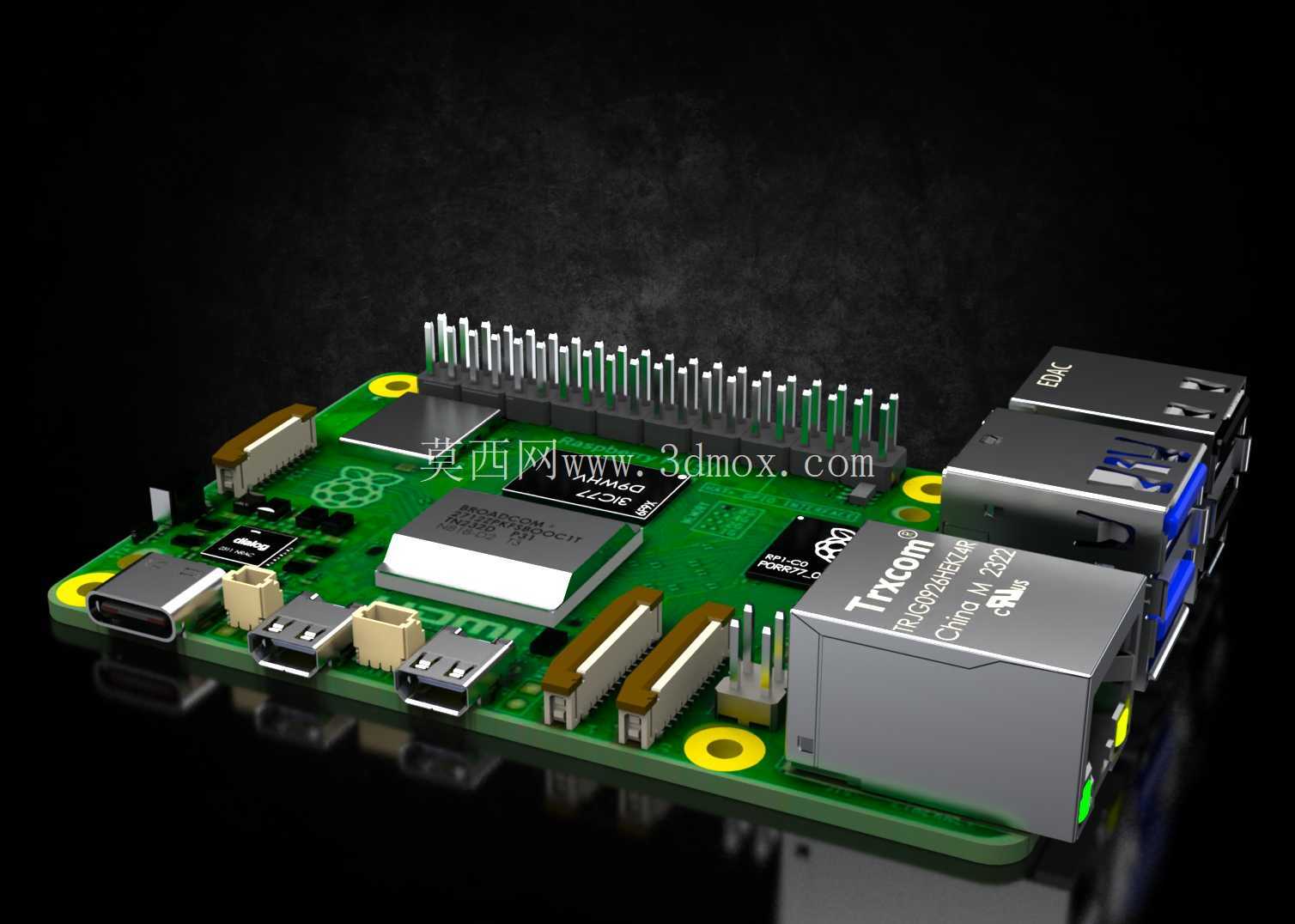

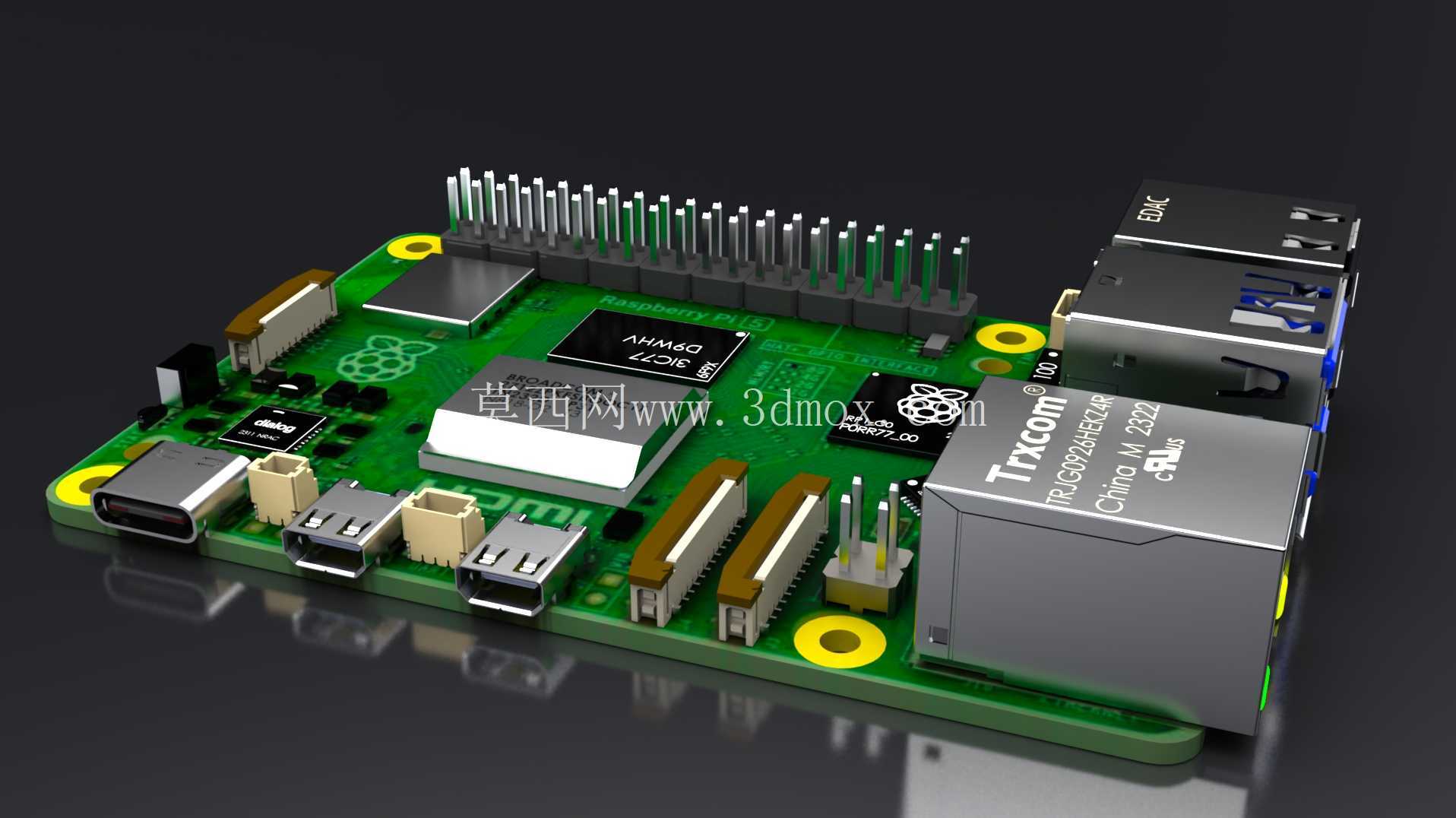

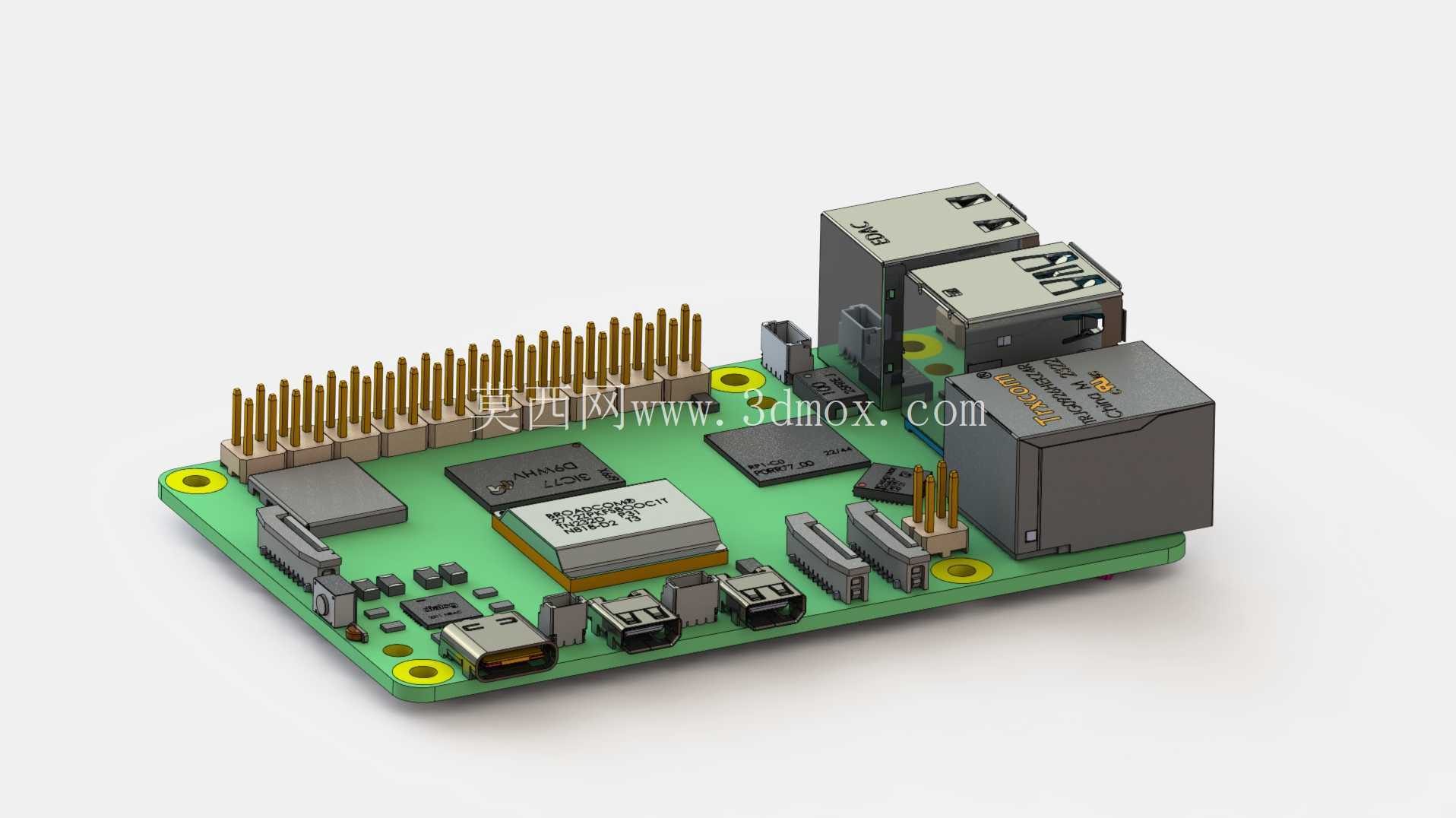

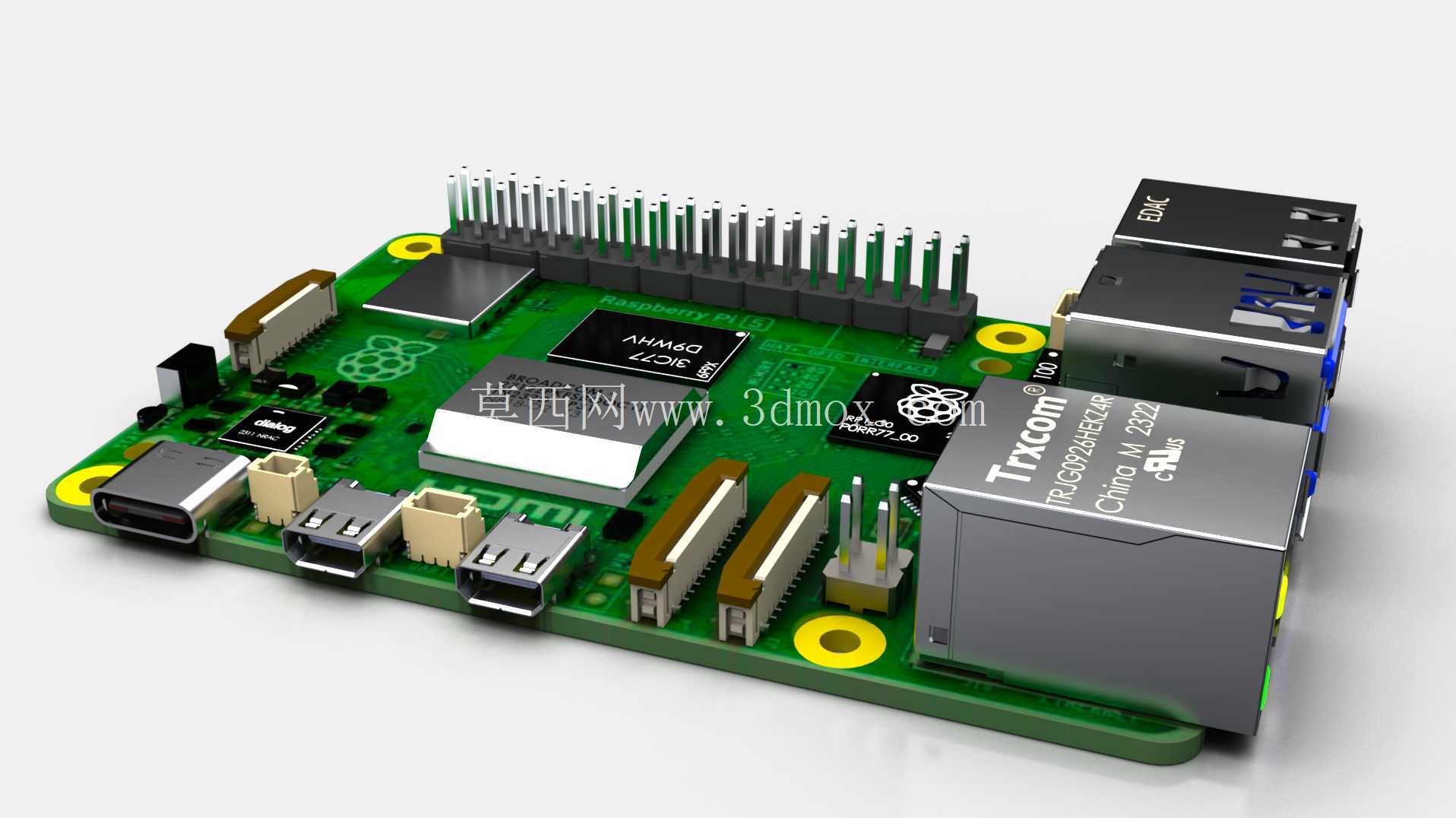

树莓派5单板计算机三维结构设计

　　在嵌入式开发与智能硬件集成的实际工程场景中，单板计算机的结构精度直接决定了二次开发时的外设适配效率，本次完成的树莓派5结构设计，完全围绕实际装机、外设扩展、壳体适配的工程需求展开，所有结构特征均对照实物测绘与官方公开的机械尺寸规范搭建，可直接用于定制外壳设计、扩展板堆叠验证、教学演示模型制作等场景。从功能特性来看，该单板集成了通用串行总线接口、高清多媒体接口、蓝牙通信模块、PCIe高速扩展通道，板载核心处理芯片采用Broadcom方案，所有接口的位置公差控制在0.1mm以内，完全匹配实物的插拔行程与安装间隙，避免后续结构干涉问题。

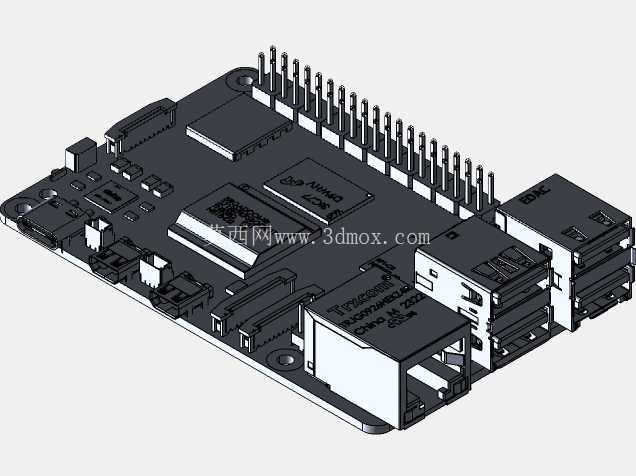

　　设计过程中没有采用简化的外观建模思路，而是拆分了28个独立部件完成装配：PCB基板的固定孔位完全遵循标准安装孔距，每个孔位的沉头深度、孔径大小都对应通用M2.5铜柱的安装尺寸，四个边角的安装孔中心距严格匹配通用树莓派外壳的固定点位，用户在做外壳设计时不需要重新测绘孔位，可直接调用模型完成卡扣、螺柱的位置匹配。板载的以太网接口采用金属屏蔽罩结构，建模时还原了屏蔽罩的卡扣固定结构与引脚焊接位的高度差，USB接口区分了2.0与3.0版本的外形差异与内部弹片结构，HDMI接口的金属外壳厚度、插接口深度完全符合标准接口的尺寸规范，40Pin GPIO排针的每根针脚直径、针距、排针整体高度都做了精确还原，堆叠扩展板时可以直接验证排针与扩展板的间隙，避免出现插接过紧或接触不良的结构问题。

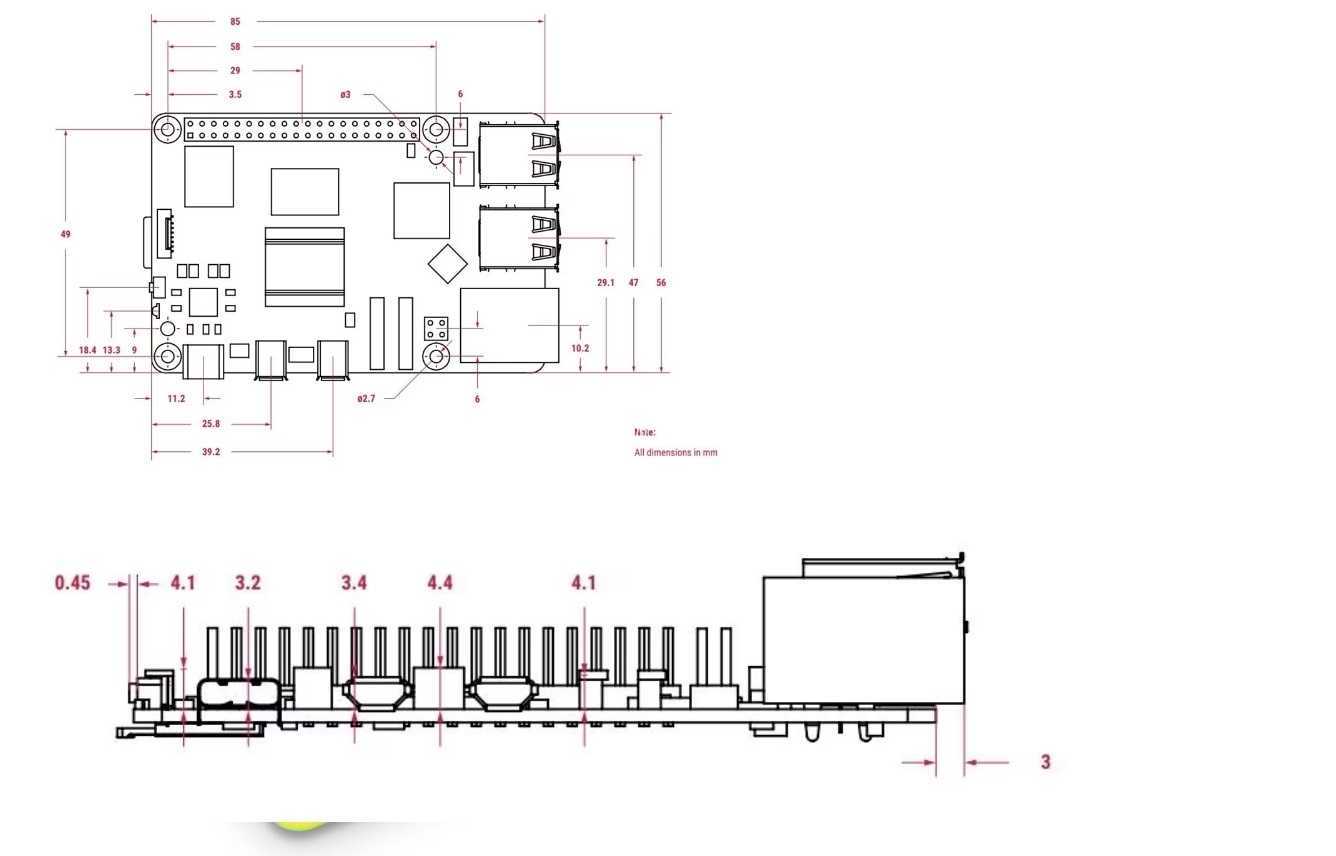

　　电源接口、MicroSD卡槽、摄像头与显示屏排线接口的位置都严格对照实物布局，卡槽的弹片结构、排线接口的压扣开合空间都预留了足够的操作余量，在做外壳开孔设计时，可以直接对照模型确定开孔的大小与位置，不需要反复调整开孔偏移量。板载的状态指示灯位置做了精准定位，设计外壳透光柱时可以直接对齐灯位，保证指示灯的透光效果。从安装边界来看，整块单板的长宽尺寸完全匹配官方规范，整体厚度包含排针高度在内的尺寸都做了精确测量，在做紧凑嵌入式集成时，可以直接根据模型的外轮廓尺寸预留安装空间，不需要额外留出冗余的调整间隙。PCB板表面的丝印标识在建模时做了简化处理，但所有元器件的高度都做了实测还原，最高的元器件为以太网接口屏蔽罩，其次是核心处理器的散热盖，在设计散热片、外壳内部筋位时，可以直接参照各元器件的高度差预留空间，避免出现散热片压接不实、外壳顶到元器件的问题。设计过程中特意还原了板载固定孔的金属包边结构，在做螺柱固定时可以准确模拟螺柱与PCB板的接触面积，验证固定时的受力情况，避免螺柱过长顶到板背的焊接点。

　　对于嵌入式开发从业者来说，这个结构模型可以直接用于设备集成时的干涉检查，比如将单板模型放入整机装配体中，验证与电源模块、散热风扇、扩展模块的位置关系，提前排查结构冲突；对于外壳定制的设计者来说，模型的所有接口位置、孔位、外轮廓都具备工程精度，不需要反复打样调整尺寸；对于教学场景来说，拆分的部件结构可以清晰展示单板计算机的硬件组成，帮助初学者理解各接口的布局逻辑与硬件结构。建模时所有的装配配合都采用实际硬件的连接关系，排针与PCB板的配合、接口屏蔽罩与PCB的贴合、各接口的插拔方向都完全还原实物状态，没有出现装配错位、方向错误的问题，用户可以直接拆解模型查看每个部件的结构细节，也可以根据自身需求修改局部结构，比如调整排针高度、替换接口类型来适配自定义的改版硬件。
