锥齿轮配套支撑座结构设计

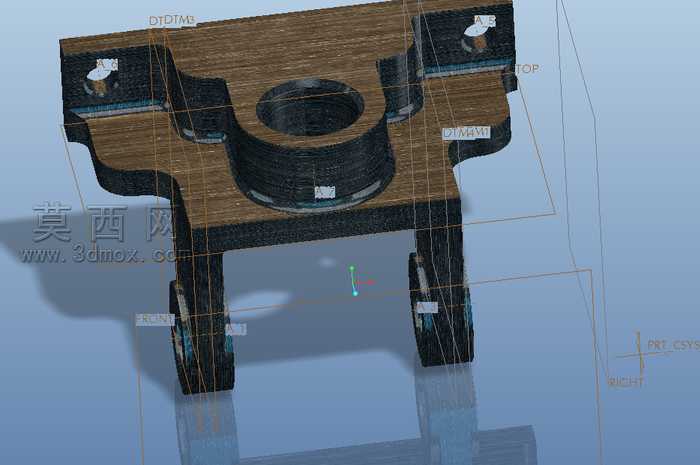

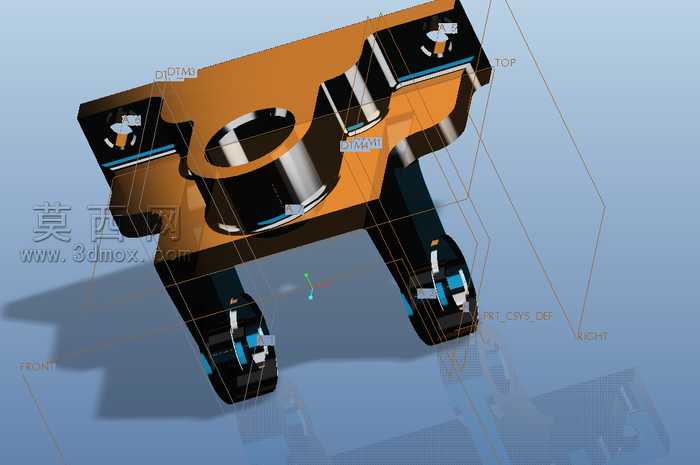

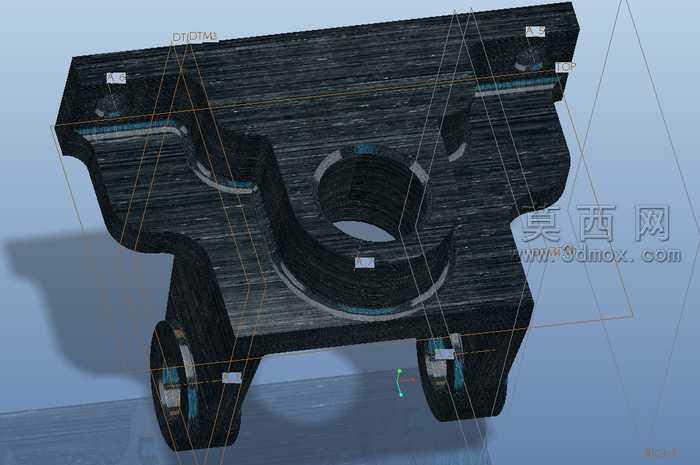

本作品为锥齿轮配套的支撑结构三维建模成果，建模过程依托专业三维设计软件完成，整体采用参数化建模思路，确保各结构尺寸可根据实际装配需求灵活调整。建模初期先梳理锥齿轮传动的受力特性，明确支撑结构需要承担的径向载荷与轴向载荷分布，以此为基础规划支撑座的整体轮廓：主体采用带多安装支脚的块状基座结构，中心开设适配锥齿轮轴系的阶梯通孔，孔壁预留轴承安装位与密封槽结构，保证轴系运转时的同轴度与稳定性。材质设计上，主体支撑结构选用铸铁材质模拟，表面呈现细腻的铸铁磨砂纹理，安装支脚的连接孔位做了金属光泽的倒角处理，轴承安装位的环形区域做了精加工面的质感区分，不同区域的材质粗糙度、反光度参数经过反复调试，渲染后可清晰区分加工面与非加工面的视觉差异。结构细节方面，四个对称分布的安装支脚分别开设沉头安装孔，孔位周边做了加厚处理避免安装时应力集中，基座侧壁设置了多处减重槽，在保证整体结构刚性的前提下降低零件自重，中心通孔周边设计了环形加强筋，筋条走向与载荷传递路径一致，可有效分散锥齿轮啮合时产生的交变应力。建模过程中对所有装配配合面做了公差预留设计，安装孔的位置度、轴承位的圆柱度都按照通用机械加工标准设定参数，渲染阶段采用三点布光方案，主光源模拟工业车间顶光效果，辅助光源补全结构暗部细节，轮廓光勾勒支撑座的边缘形态，最终呈现的模型可清晰展示内部腔体、加强筋布局、安装孔位等所有结构细节，能够直接用于教学演示、装配模拟、工程出图等场景，为锥齿轮传动机构的支撑结构设计提供直观的三维参考。
