10毫米安装孔瞬时按压式按钮结构

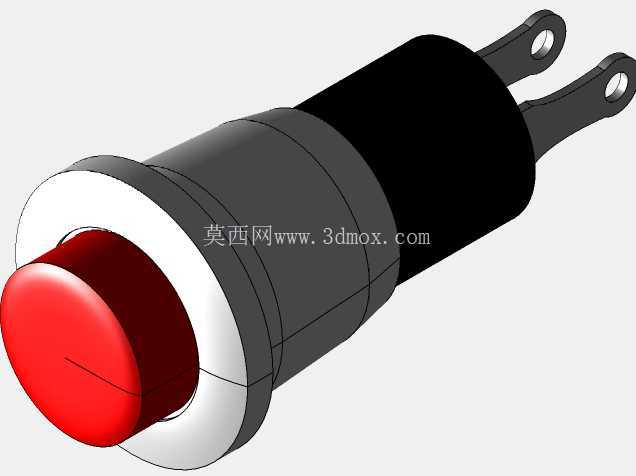

　　在低压电控回路的现场操作端，这类适配10毫米安装孔径的瞬时按钮是极为常见的人机交互部件，从小型实验台的控制盒、桌面型测试设备的操作面板，到分布式IO模块的就地操作位、小型气动回路的手动触发端，都能见到这类控件的应用场景。和常见的自锁式按钮不同，瞬时按钮的核心特性是按压触发、松开复位，不会保持导通或断开的状态，完全依赖操作人员的按压动作完成信号触发，适合需要点动控制、瞬时信号输入的工况，比如设备的寸动调整、报警信号的手动复位、测试流程的单次触发等场景，不会因为操作人员忘记复位造成设备的误动作。从结构设计来看，这款按钮采用了圆柱型主体的设计思路，主体外壳做了分段式的台阶结构，靠近操作端的位置设置了一圈白色的限位挡圈，安装时这个挡圈会贴合在面板的外侧，主体部分穿过面板上开好的10毫米安装孔之后，尾部可以通过配套的锁紧螺母完成固定，不需要额外的定位结构，安装过程只需要在面板上冲或钻一个标准10毫米的圆孔即可，对面板的加工精度要求不高，适合薄钢板、绝缘塑料板、亚克力面板等多种常见的电控柜面板材质。

　　操作端的红色按钮帽做了圆弧凸起的造型，边缘做了圆滑过渡，操作人员按压的时候手指接触的触感更柔和，不会因为尖锐边缘造成操作不适，按钮帽和主体之间预留了足够的按压行程，按压过程中不会出现卡滞，内部的复位弹簧刚度经过匹配，按压力度控制在适合单指操作的区间，既不会因为太轻容易误碰，也不会因为太重造成长时间操作的手指疲劳。尾部的两个插片式接线端采用了平行伸出的设计，接线的时候可以直接插装标准的快插端子，不需要拧螺丝压线，现场装配的效率更高，两个接线端之间做了足够的绝缘间隔，避免接线过程中出现短接的风险，插片的厚度和宽度匹配通用的6.3规格快插端子，和常规低压电控的接线耗材完全兼容，不需要采购特殊的接线配件。

　　在设计建模的过程中，需要重点关注几个安装边界的尺寸：首先是主体穿板部分的外径严格控制在10毫米的公差范围内，保证可以顺利穿过标准开孔，同时不会因为间隙过大造成安装后晃动；其次是挡圈的外径要大于安装孔直径，保证安装后可以完全盖住开孔边缘的毛刺，同时起到轴向定位的作用；尾部接线端的伸出长度要预留足够的接线空间，保证面板背后的接线操作不会和其他内部元件产生干涉；按钮帽的突出高度要控制在合理范围，既保证操作的时候手指可以方便按压，也不会因为突出太多容易被意外碰撞触发。

　　这类按钮的防护等级可以满足常规室内电控设备的使用要求，主体的接缝位置做了贴合设计，日常使用中可以阻挡灰尘进入内部，适合在干燥的工业车间、实验室、普通设备舱内使用，不需要额外的防水护罩结构。从结构可靠性来看，这种成熟的瞬时按钮结构内部没有复杂的传动部件，核心的触发结构和复位弹簧都封装在主体外壳内部，日常使用中不需要额外的维护，正常操作频次下的使用寿命可以满足大部分通用设备的全生命周期使用需求，在做设备的三维布局设计时，可以直接调用这类标准件模型，提前预留好安装孔位、操作空间和接线空间，避免后期装配的时候出现干涉问题，尤其是在紧凑的小型设备面板布局中，10毫米的安装直径属于比较小巧的规格，可以在有限的面板空间内布置更多的操作控件，同时保持操作区域的排布合理性，不会因为控件过于密集造成误操作。
