带滚轮摆杆式行程检测限位开关

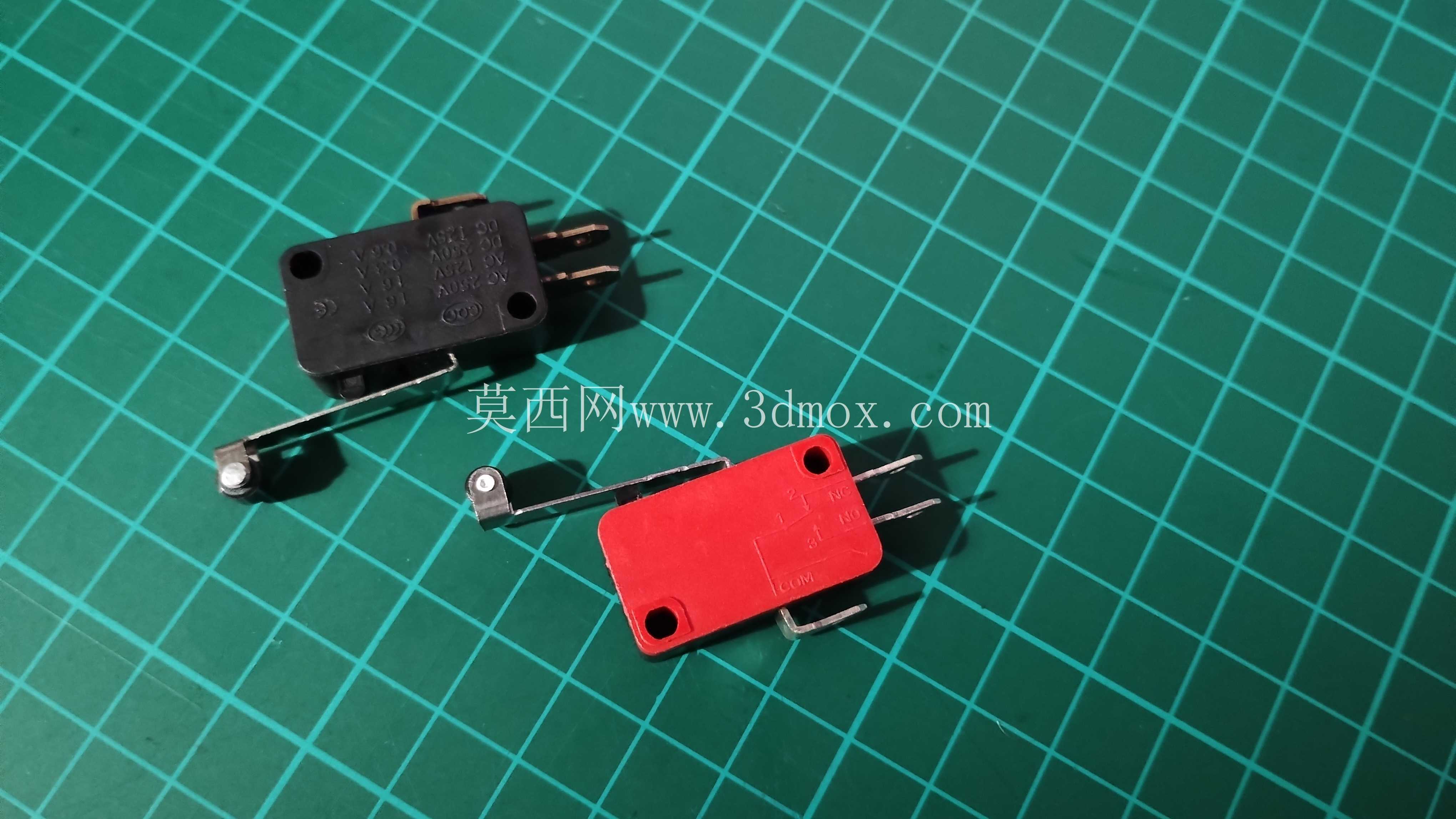

　　这类带滚轮摆杆的限位开关，在轻工自动化输送线、小型专用设备的工位到位检测场景里使用率极高，不少做小型非标设备的结构工程师在做工位限位、硬限位保护设计时，都会优先选这类结构的元件。它的核心触发逻辑是靠摆杆端部的滚轮承接外部运动件的碰撞力，相比直动式的限位开关，滚轮结构能把滑动摩擦转为滚动摩擦，长期往复触发时不会刮蹭运动件表面，也能降低触发端的磨损速率，在频繁触发的工位上使用寿命会更长。

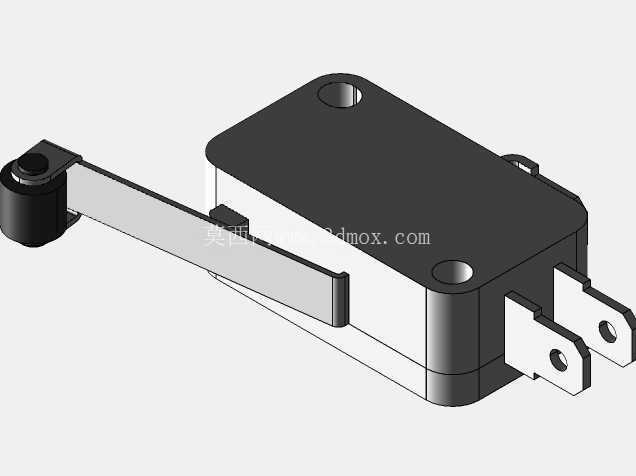

　　从结构设计来看，这个开关的主体分为三个独立的装配主体，分别是外壳基座、触发摆杆组件、接线插片端，拆分式的结构逻辑也方便后续做参数化改型，比如调整摆杆长度、更换不同直径的触发滚轮，或是调整接线端的插片间距，都不需要改动主体外壳的核心结构。外壳部分采用红黑分层的绝缘结构，红色端盖预留了两个沉头安装孔，安装时可以直接从端面穿入螺丝固定在安装支架上，不需要额外做避让沉台，安装孔的间距属于这类小型微动开关的通用尺寸，能适配市面上多数现成的安装支架，也方便工程师在原有设备上做替换选型。接线端采用侧出式插片结构，插片从壳体侧面伸出，接线时不需要在开关背面预留走线空间，能压缩安装位的深度方向尺寸，适合在安装空间局促的小型设备内部使用。

　　触发摆杆的转轴位置做了间隙配合的结构设计，摆杆下压到额定行程后会触发内部的触点通断，复位靠内部的弹性元件实现，摆杆抬起后能自动回到初始位置，不需要额外加装复位结构。滚轮采用金属支架包胶的结构，既有足够的结构强度承接碰撞力，包胶层也能缓冲触发时的冲击力，避免刚性碰撞产生的噪音和结构损伤。在实际选型应用时，需要注意安装边界的尺寸预留：摆杆处于初始位置时的总高度、摆杆下压到触发位置的最小高度、摆杆伸出壳体的水平长度，这几个尺寸直接决定了安装位的空间预留是否合理，如果安装位距离运动件的行程过近，可能会出现摆杆过压损坏内部结构的问题，如果距离过远则会出现触发不到位、触点无法可靠通断的情况。

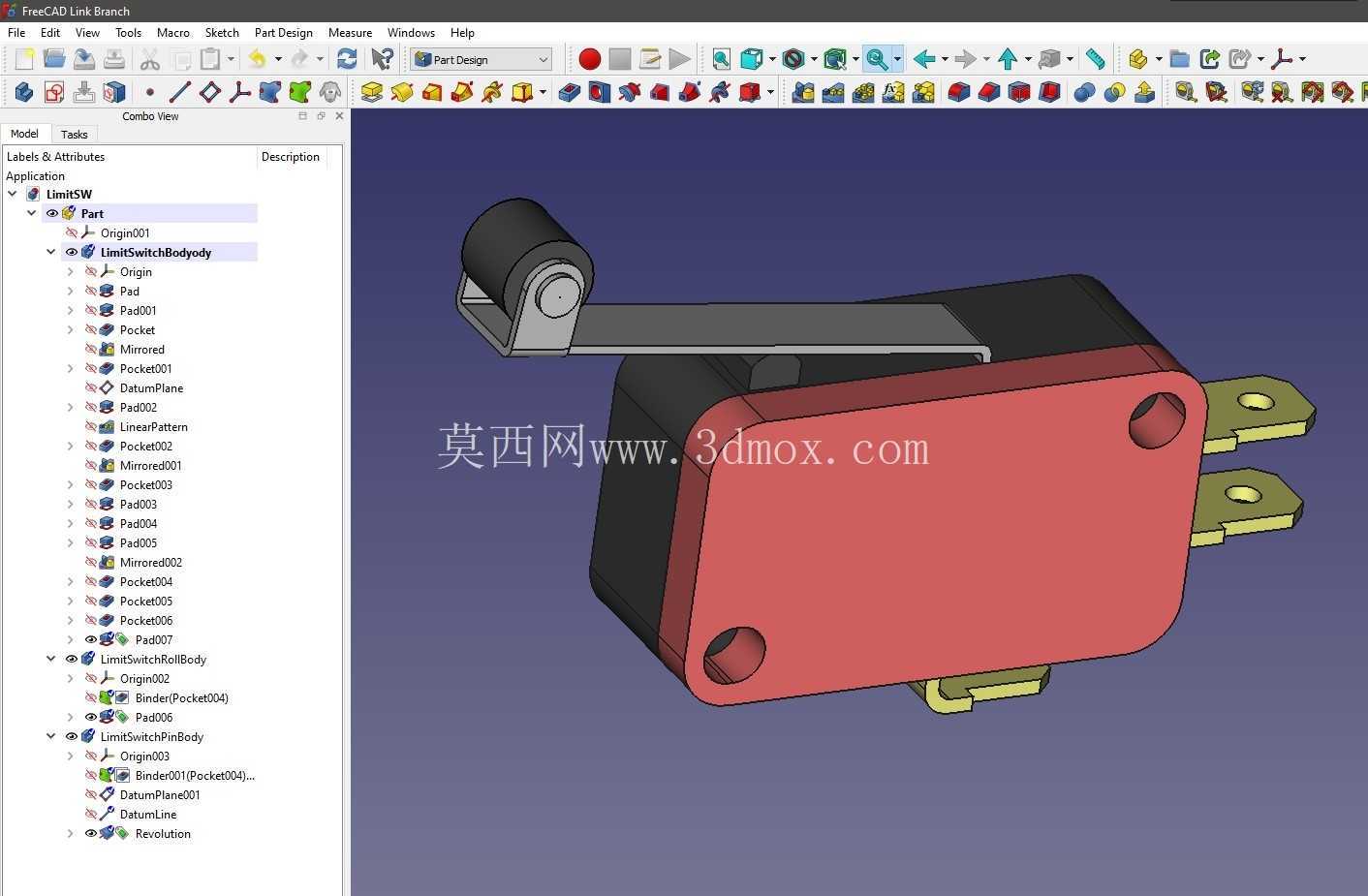

　　这类开关的触点负载属于小功率等级，一般用来接控制回路的信号通断，不能直接驱动大功率的执行元件，在设计电路时需要搭配中间继电器做信号中转，避免触点过流烧蚀。安装时要注意触发方向，尽量让运动件的运动方向垂直于摆杆的摆动平面，避免侧向力作用在摆杆转轴上，长期受侧向力会导致转轴磨损卡滞，出现触发不灵敏或者复位失效的问题。在做三维装配设计时，这个模型可以直接导入装配体中做干涉检查，提前验证安装位的空间是否足够，摆杆的运动行程范围内是否有其他零件干涉，也能用来模拟触发时的摆杆摆动角度，确认运动件的触发位置是否在开关的有效行程范围内，避免实际加工装配后出现触发位置偏差的问题。对于做小型非标设备、3D打印DIY设备、教学实验装置的设计者来说，这类通用型的限位开关模型能大幅减少建模的重复工作量，直接调用后只需要根据实际选型的产品微调安装尺寸即可，不用从零开始绘制每个细节结构。
