KFL08菱形法兰带座外球面轴承结构

　　在轻工输送线、小型自动化工作站、食品包装辅机这类对安装空间有严格限制的场景里，带法兰的支撑轴承一直是传动布局里的核心基础件，KFL08这类菱形法兰轴承的应用占比尤其高。不同于立式座轴承需要预留足够的座体安装纵深，菱形法兰的两个安装耳呈对角分布，整体安装面投影为切角菱形，能在狭窄的安装板面上完成固定，不需要额外加工沉台或者避让结构，很适合用在薄壁型材机架、小型设备侧板这类安装基准面厚度有限的位置。

　　从实际功能来看，这类轴承的核心作用是为小直径传动轴提供径向支撑，同时补偿一定的轴系安装对中误差——外球面轴承的内圈球面与外圈滚道的配合设计，允许轴在安装时存在小角度的偏斜，不会因为机架焊接变形、安装板加工公差导致轴承卡滞、提前磨损。日常使用中，这类轴承常配套8mm直径的光轴使用，广泛出现在小型皮带输送机的从动辊支撑、3D打印设备的传动辊定位、小型分拣机构的摆杆转轴支撑、实验室小型试验台的旋转轴固定等场景，安装时只需要通过两个螺栓穿过法兰耳的安装孔，就能将轴承座牢牢固定在安装基准面上，不需要额外设计轴承压盖、定位挡圈这类附属结构，能大幅简化装配环节的零件数量。

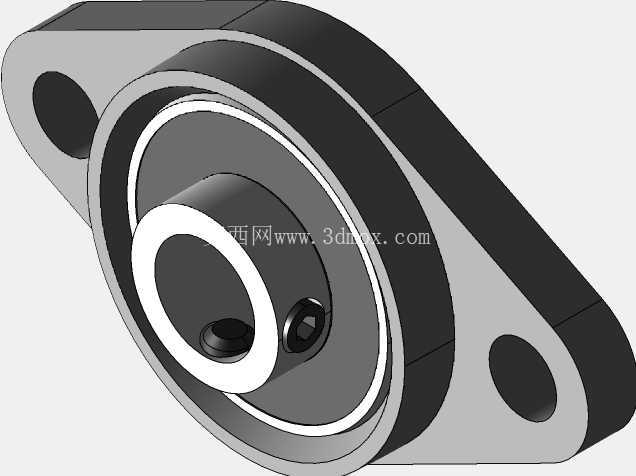

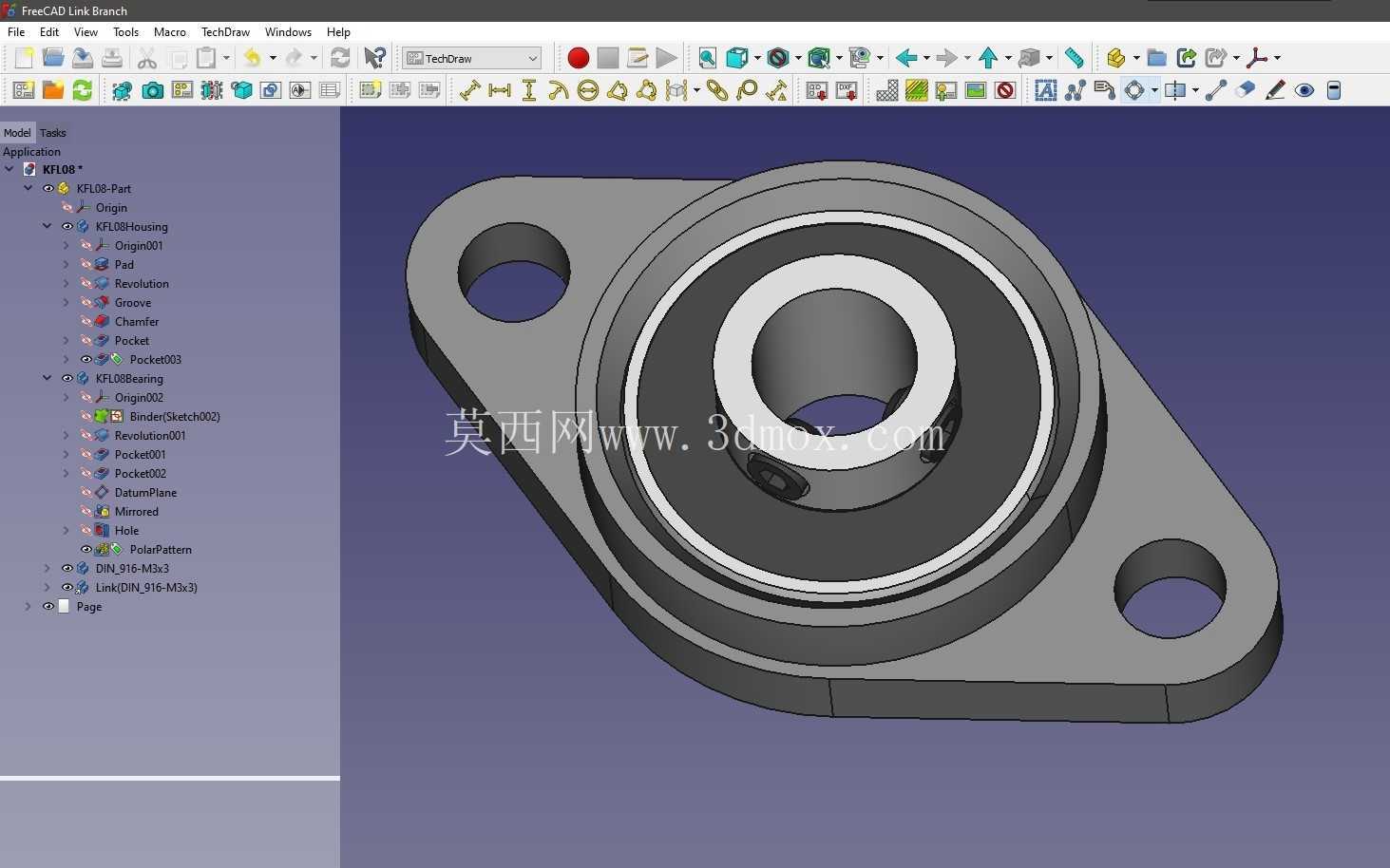

　　做这个结构的三维建模时，首先要明确安装边界的约束：法兰座的两个安装孔中心距是选型时的核心匹配参数，建模时需要保证孔位与常用的安装型材孔位匹配，避免出现模型导入装配后孔位错位的问题；轴承内圈的内孔尺寸公差要按照基孔制要求设定，与常用的h6公差光轴形成过渡配合，既保证装配时能顺利压入，又能避免运行时内圈与轴出现相对滑动。建模过程中没有做过度的简化省略，轴承内部的密封圈、锁紧顶丝、钢珠保持架这些细节都做了还原，不是单纯的外观示意模型——很多工程师在做装配干涉检查时，经常会忽略轴承密封圈的突出尺寸，导致设计的端盖或者相邻零件与密封圈发生摩擦，把这些细节做全，就能在装配仿真阶段提前发现这类干涉问题，减少后续打样时的改模次数。

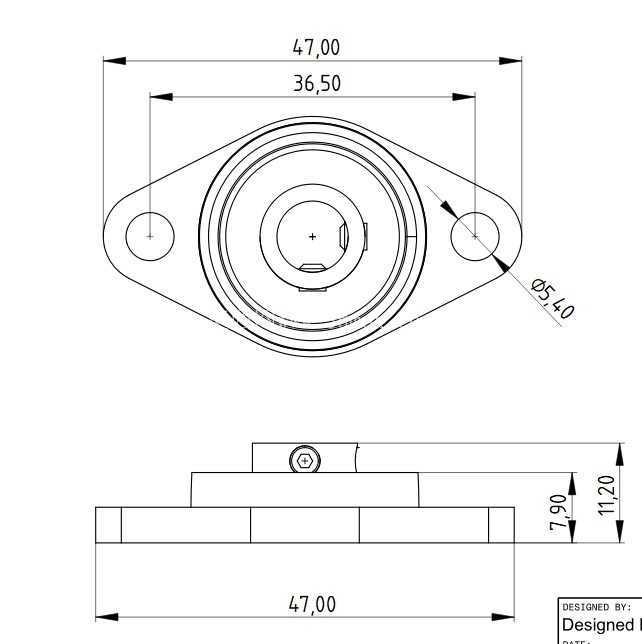

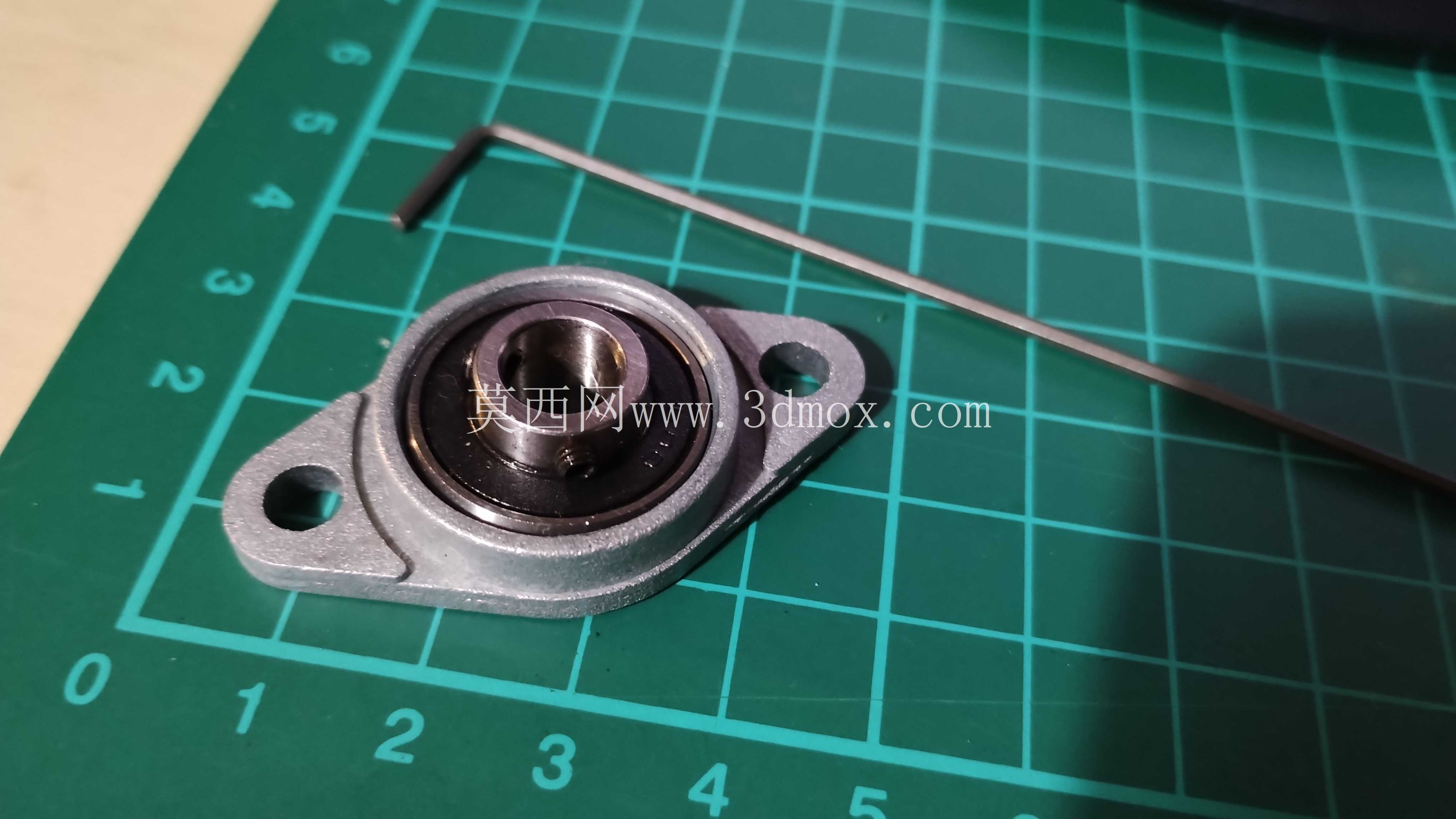

　　外形尺寸的把控上，法兰座的底座厚度、轴承外圈突出法兰面的高度都按照实物测绘的尺寸做了校准，因为很多小型设备的安装板外侧会走线或者布置其他传感元件，如果轴承突出高度建模不准，很容易出现轴承与线缆、传感器发生空间干涉的问题。另外法兰座的两个安装耳做了合理的圆角过渡，既符合实际冲压或者铸造成型的工艺特征，也避免了模型出现尖锐直角导致的应力集中示意错误，在做有限元受力分析时，这类圆角结构能更真实地反映安装座的受力分布情况。

　　从结构设计的逻辑来看，这类法兰轴承的分体结构设计很有实用性：轴承外圈与法兰座是可分离的配合，后期维护时如果轴承磨损，只需要敲出外圈更换轴承本体，不需要拆卸整个法兰座，也不会破坏安装板上的螺栓孔定位精度，对于需要频繁维护的输送类设备来说，能大幅缩短停机维护的时间。建模时也还原了内圈上的顶丝孔结构，这是这类轴承实现轴与内圈周向固定的核心结构，装配时拧紧顶丝就能顶住轴上的平面，传递扭矩的同时防止轴与内圈出现相对窜动，很多新手建模时容易漏掉这个顶丝孔，导致后续出工程图时缺少装配工艺标注，影响实际加工装配。

　　在实际选型搭配时，还要注意这类轴承的载荷特性：菱形法兰座的两个安装孔对角分布，相比圆形四孔法兰的承载能力稍弱，更适合轻载、转速中等的传动场景，不适合用在重载冲击的工况下，比如重型冲压设备的曲轴支撑、大负载输送机的主传动辊支撑这类场景就不适用，建模时还原的壁厚、加强筋结构也能直观体现它的载荷边界，帮助选型人员快速判断是否适配自身的设备工况。另外模型里的轴承密封圈结构是接触式橡胶密封，能阻挡日常环境中的粉尘、少量飞溅的液体进入轴承滚道，这也是它能在食品包装、轻工纺织这类多粉尘、有少量清洁喷淋的场景下长期使用的原因，建模时把密封圈的唇边结构做了还原，能让做密封结构设计的工程师更清晰地了解轴承的密封边界，设计外部防尘结构时能更合理地预留间隙。
