CoronaDS-939MG数字伺服舵机及配套安装配件

　　在航模舵面控制、小型机器人关节驱动、精密自动化点位执行机构的选型场景里，这类小尺寸数字伺服的适配性一直是结构工程师关注的重点，尤其是和经典MG90规格安装孔位兼容的型号，往往能直接替换原有方案里的动力部件，不用重新调整安装支架的孔位布局，大幅缩短小设备的迭代改型周期。

　　这套数字伺服的本体尺寸控制在23x12x24.6的区间，整体是方正的塑壳封装结构，输出轴位于本体顶面中心位置，输出扭矩可达2.5kg.cm，空载转动速度为0.14s每60度行程，足够支撑小型航模副翼、升降舵的偏转驱动，也能满足桌面级机械臂单关节的负载转动需求，在小型智能小车的转向机构、云台俯仰调节结构里也能稳定工作。本体侧面的出线端支持水平或者垂直两个方向的走线布局，结构设计时可以根据设备内部的走线空间灵活调整接线方向，不会因为出线方向和壳体结构干涉被迫修改内部走线槽的位置。

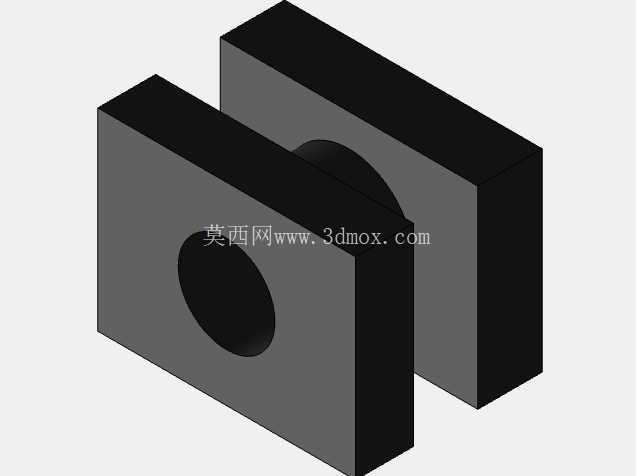

　　固定孔的直径设置为4mm，这个尺寸刚好适配常用的M3/M4规格安装螺丝，配套的橡胶减震器可以直接套在安装柱位置，能有效过滤设备运行时传递到舵机本体的高频振动，避免舵机内部电位器因为长期受振出现零点漂移的问题，在航模飞行、移动机器人行进这类存在持续振动的使用场景里，减震结构的存在能大幅提升舵机的工作稳定性和使用寿命。

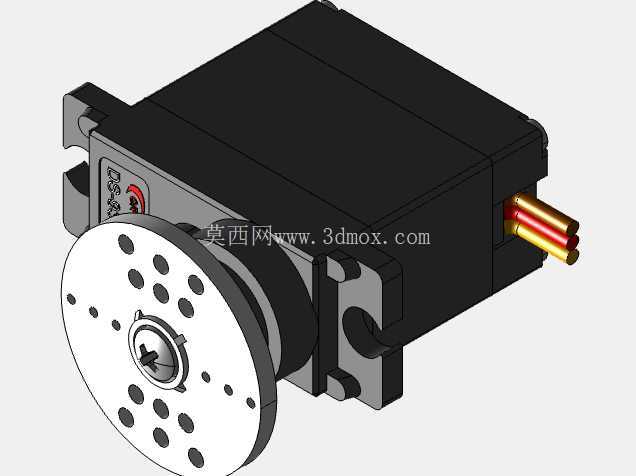

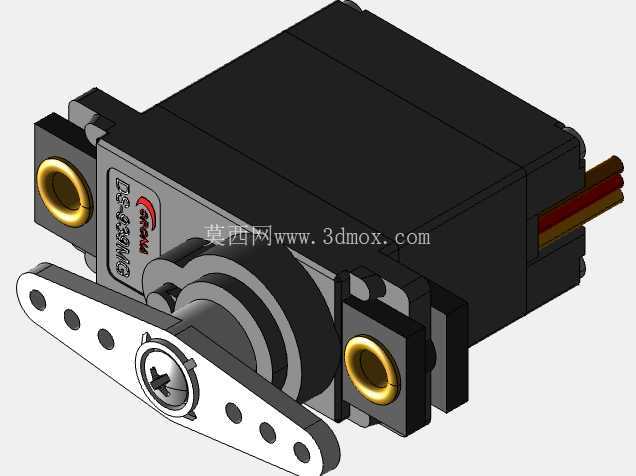

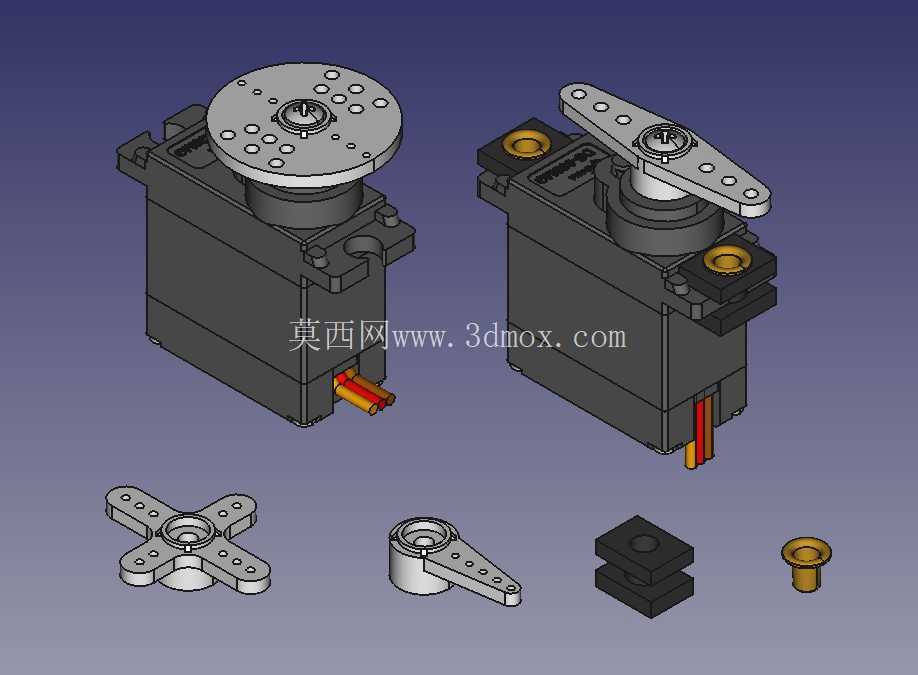

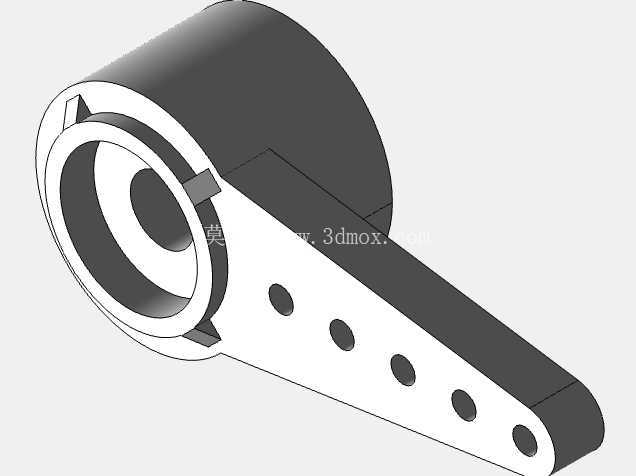

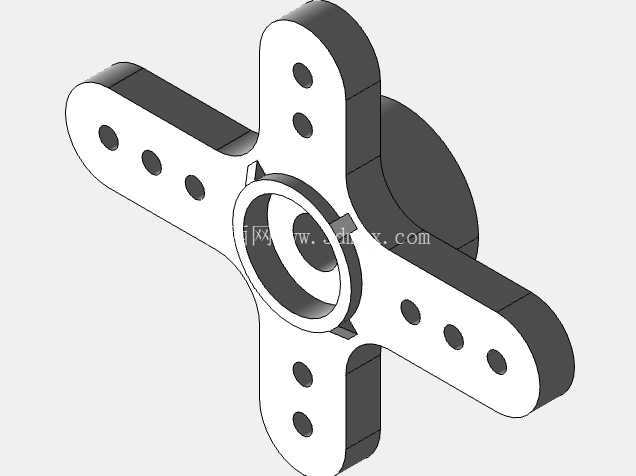

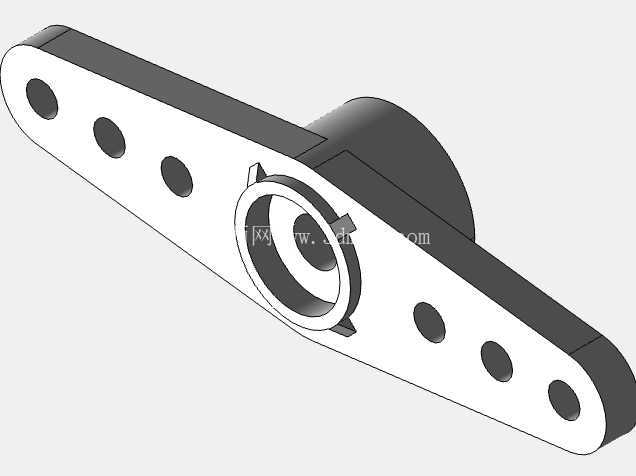

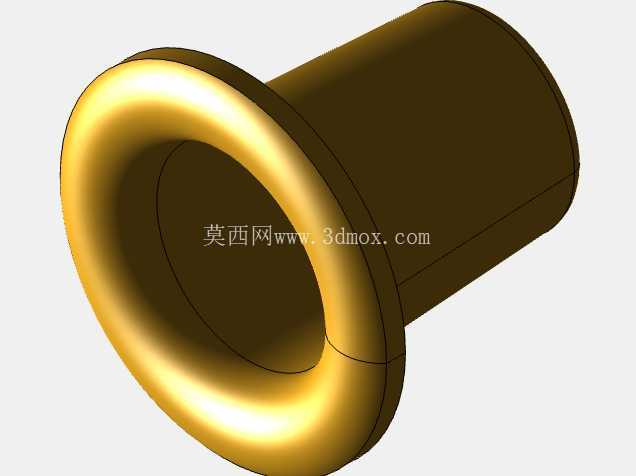

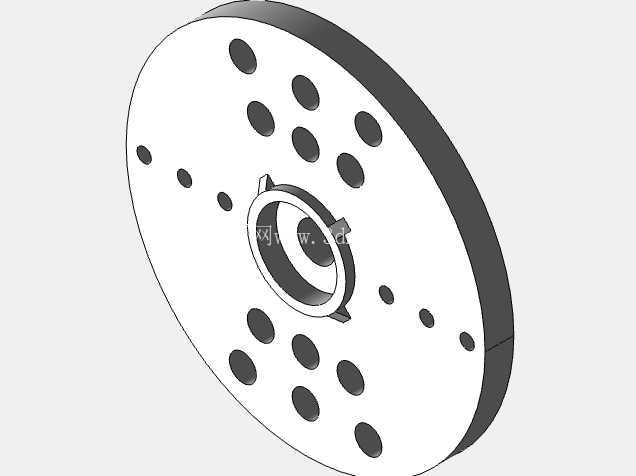

　　配套的配件覆盖了实际安装使用的全场景需求：圆形多孔舵盘适合需要周向任意角度调整安装位置的场景，比如云台转盘的驱动连接，多个均匀分布的安装孔可以微调初始安装角度，不用反复拆装舵盘就能找正零位；一字型加长摇臂适合需要长力臂驱动的结构，比如小车转向拉杆的连接、航模舵面的连杆驱动，摇臂上的多个孔位可以根据需要的舵面偏转行程调整连接点位置，改变传动比来匹配不同的行程需求；十字形舵盘则适合多方向连杆连接的场景，比如机器人双足的脚踝关节，需要同时连接两个方向的拉杆时，十字舵盘能减少额外的转接零件，简化整体结构。除此之外还配套了对应的安装固定座、铜质轴套零件，固定座可以把舵机快速卡装在设备的安装面板上，不用从舵机底部穿螺丝固定，在空间紧凑、底部没有操作空间的安装场景里，这种侧装固定座的实用性非常强；铜质轴套则用在摇臂和安装支架的连接位置，减少转动时的磨损，提升传动结构的耐用性。

　　从建模细节来看，所有零件的配合间隙都按照实际装配公差做了预留，舵机本体的出线槽、安装凸台、输出轴的D型切面都做了精准还原，配套摇臂的安装孔位、舵盘的齿形结构都和实际产品的参数一致，不管是做机构运动仿真验证传动行程，还是做设备整体的装配干涉检查，这套模型都能直接调用，不用再反复核对实物尺寸调整模型参数。在做小型设备的结构设计时，直接把这套舵机模型装配进整体装配体里，就能提前确认安装空间是否足够、摇臂转动时会不会和周边结构产生干涉、出线方向会不会和其他零件碰擦，提前规避实物装配时才发现的结构问题，减少打样迭代的次数。

　　实际选型应用时，这类小扭矩数字伺服的优势在于控制精度比模拟舵机更高，死区范围更小，对于需要精准停位的点位控制场景，比如小型机械臂的关节定位、云台的角度调节，不会出现模拟舵机常见的抖动、定位不准的问题。同时和MG90通用的安装尺寸，让它可以直接替换原有设备里的同尺寸舵机，不用修改安装结构，在旧设备升级、故障件替换的场景里适配成本极低。配套的全系列安装配件，也省去了工程师自己设计转接件、摇臂的时间，直接选用对应配件就能完成传动连接，对于快速原型开发的项目来说，能大幅缩短结构设计的周期，把更多精力放在核心功能的结构验证上。

　　需要注意的是，在做安装结构设计时，要给舵机本体预留足够的散热空间，虽然这类小舵机的工作发热不大，但在长时间带负载运行的场景里，本体侧面不要完全贴死在密封的壳体壁上，留出少量空气流通的间隙就能避免热量累积影响内部电路的工作寿命。同时使用橡胶减震器安装时，要注意减震器的压缩量控制，不要把安装螺丝锁得过紧导致减震器完全被压死，失去应有的减震效果，一般锁到减震器刚好被轻微压缩、舵机不会出现松动晃动的状态即可。摇臂和连杆的连接位置要预留微小的活动间隙，避免过定位导致舵机转动时负载过大，出现堵转烧损的问题。
