Hosyond MG996R 55g数字遥控伺服电机结构

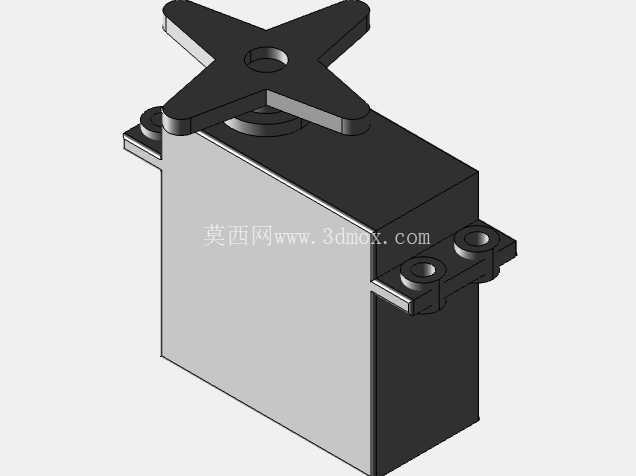

　　在航模舵面控制、小型机器人关节驱动、自动化设备点位执行、智能小车转向调节这类需要精准角度输出的场景里，这类55g级数字伺服是应用频次极高的执行元件，很多做小型运动机构的工程师在选型时，都会优先考量这类扭矩输出适中、响应速度稳定的舵机方案。从结构设计来看，这款伺服的主体采用方正的盒式壳体布局，壳体两侧延伸出带安装孔的固定耳，安装孔的位置与孔径是按照小型舵机的通用安装规范设计的，在做安装结构适配时，不需要额外做非标转接件，直接通过标准螺丝就能将舵机固定在安装基座上，顶部的输出轴采用十字形摇臂安装位，摇臂与输出轴通过中心孔定位，周边的十字结构可以传递大扭矩，避免摇臂在大负载下出现打滑空转的问题。

　　从实际使用的角度出发，这类数字伺服和传统模拟舵机相比，内部的控制电路采用数字信号处理逻辑，对于控制信号的解析精度更高，不会出现模拟舵机常见的死区过大、定位抖动的问题，在4.8V供电工况下，输出扭矩可以达到13.5kg/cm，6V供电时扭矩可以提升到15.2kg/cm，这个扭矩参数对于1:10比例的遥控车转向、固定翼航模的副翼与升降舵控制、多自由度机械臂的关节驱动来说完全够用，不会出现负载不足导致的舵机烧损问题。响应速度方面，4.8V空载状态下转动60度需要0.17s，6V空载时转动60度仅需0.15s，这个速度参数既可以满足航模快速打舵的响应需求，也不会因为速度过快导致机构运动冲击过大，在做小型自动化设备的点位切换时，运动过程相对平稳。

　　在做三维结构建模的时候，这款伺服的外形尺寸边界是重点还原的部分，主体壳体的长宽高比例、两侧安装耳的凸台高度、安装孔的中心距、输出轴的突出高度、顶部摇臂的转动半径都需要严格按照实物尺寸还原，因为很多工程师在做整机结构设计时，会直接调用这类标准舵机的三维模型做装配干涉检查，如果模型的安装尺寸存在偏差，后续实际装配时就会出现安装孔对位不准、摇臂转动时和周边结构剐蹭的问题。壳体的细节部分，比如侧面的合模线、安装耳的加强筋、输出轴根部的轴承位台阶，这些细节虽然不影响核心功能的展示，但对于做结构仿真、装配模拟的工程师来说，完整的细节还原可以让装配检查的结果更贴近实际装配状态。

　　从电路与结构的匹配设计来看，这款伺服的内部电机、减速齿轮组、控制电路板的布局非常紧凑，55g的整体重量在同扭矩级别的舵机里属于轻量化水平，对于对重量敏感的航模、小型无人机舵面控制场景来说，更轻的执行元件可以降低整机的无效负载，提升续航时间与运动灵活性。供电参数方面，常规使用场景下推荐5V供电，持续工作电流3A，在做驱动电路设计的时候，需要给舵机预留足够的电流冗余，避免多舵机同时工作时出现供电电压跌落，导致舵机丢步、定位不准的问题。输出轴的转动范围是常规舵机的0-180度区间，可以满足绝大多数角度控制场景的需求，如果需要连续旋转的场景，还可以通过修改内部电位器的限位结构实现连续旋转，但常规使用场景下，180度的转动范围已经足够覆盖绝大多数的角度调节需求。

　　在安装适配层面，顶部的十字摇臂可以根据实际使用需求更换不同长度的直臂、圆盘摇臂，不同的摇臂长度对应不同的输出力矩与转动线速度，在做机构设计时，可以根据实际需要的推拉行程、输出力大小选择合适的摇臂规格，不需要对舵机本体做任何修改。壳体采用高强度工程塑料材质，在保证结构强度的同时尽可能降低自重，安装耳的位置做了局部加厚处理，避免在大负载锁紧螺丝时出现安装耳开裂的问题，输出轴采用金属材质，可以承受大负载下的径向与轴向冲击力，不会因为频繁的正反转冲击出现输出轴断裂的问题。
