在航模舵面控制、小型机器人关节驱动、自动化设备点位执行机构的选型与结构适配过程中,这类大扭矩金属齿轮舵机是结构工程师接触频率极高的执行元件,本次建模完整还原了MG996R舵机的本体结构与全套配套安装摇臂,可直接用于整机装配的干涉校验、安装位预留设计工作。
从实际应用场景来看,这类舵机常被用于1:10比例遥控车的转向控制、固定翼航模的副翼与升降舵驱动、六足机器人的关节摆动驱动、小型自动化工位的物料拨取动作执行,部分低成本机械臂的关节驱动也会选用该型号作为动力输出元件,其核心优势在于扭矩输出覆盖多数小型执行场景需求,金属齿轮结构相比塑料齿轮舵机抗堵转冲击能力更强,不会因为瞬时负载过载出现扫齿报废的问题,能适应频繁正反转、瞬时负载波动的工况。
建模过程中首先还原了舵机本体的外形边界:主体为阻燃ABS材质的矩形壳体,顶部输出轴为标准齿形花键结构,轴端自带锁紧螺纹孔,可适配不同形式的摇臂安装;壳体两侧带标准安装耳,耳位的安装孔中心距、孔径均按照实物实际尺寸还原,结构设计时可直接在安装板上对应位置打M3安装孔,无需额外核对尺寸。本体侧面的出线位置、舵机三线插座的插接方向也做了精准还原,装配时可提前预留走线空间,避免出现线束挤压、接插件干涉的问题。

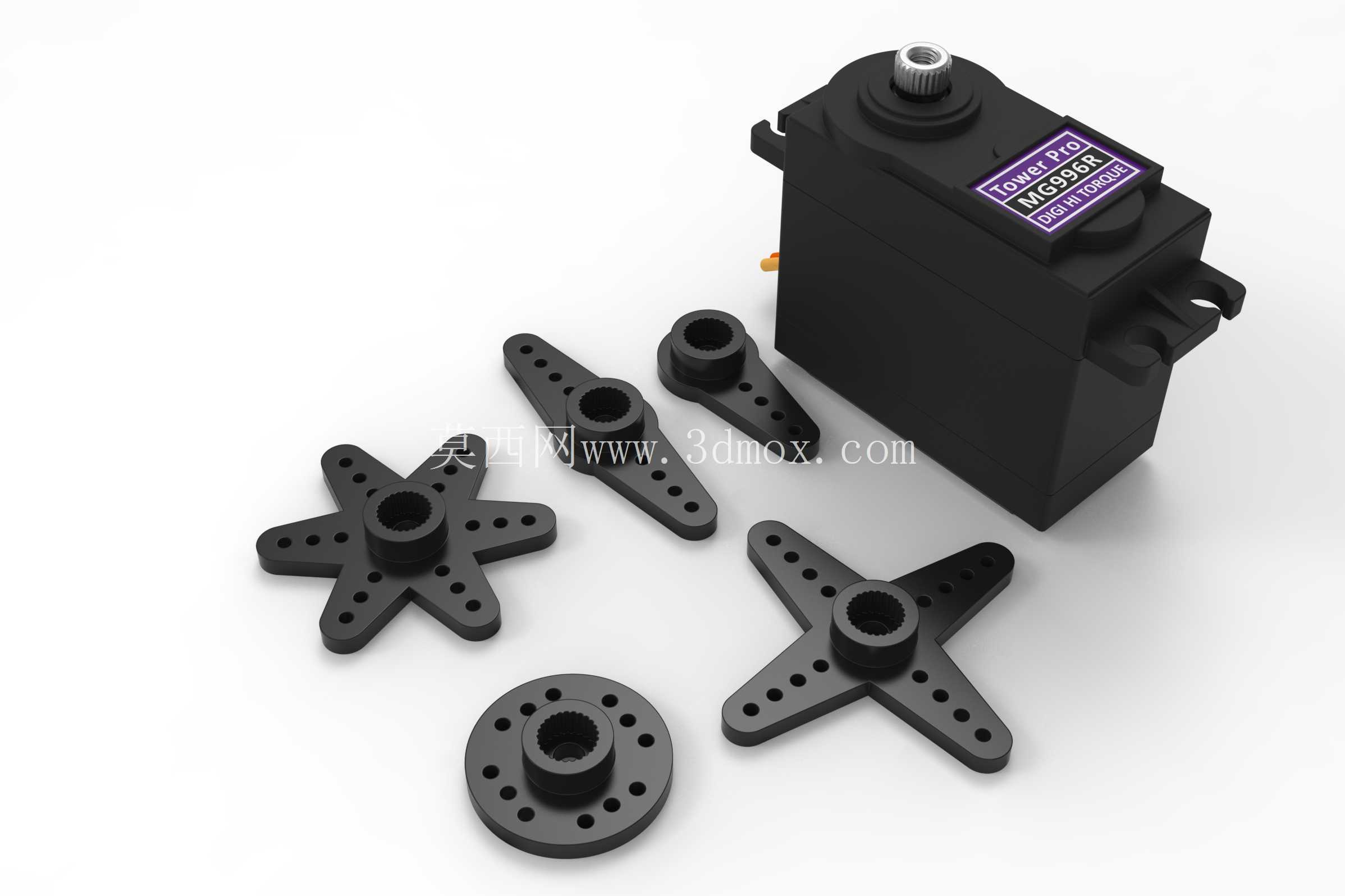

配套的安装附件是建模时容易被忽略的部分,本次模型完整包含了一字摇臂、十字摇臂、六星摇臂、圆形舵盘四种常用输出连接件,每种摇臂的安装孔位、孔距均按照实物标准尺寸制作:不同摇臂对应不同的传动连接需求,一字摇臂适合直线推拉类的连杆传动,十字与六星摇臂适合多连杆同步驱动场景,圆形舵盘则适合周向位置可调的圆盘类执行结构,设计时可根据实际传动形式直接调用对应附件,无需单独建模。
从功能特性的结构适配角度,建模时重点还原了齿轮组的内部传动逻辑对应的外部尺寸边界:金属齿轮组的减速比决定了输出轴的转动速度与扭矩对应关系,虽然内部齿轮细节做了适度简化,但输出轴的转动行程范围、零位对应的摇臂安装角度均与实物一致,做运动仿真时可直接设置对应角度参数,模拟实际摆动过程中的运动边界,校验摇臂摆动时与周边结构的干涉情况。
安装边界的处理上,模型严格按照实物的公差带做了尺寸还原:舵机本体嵌入安装位的槽口尺寸建议预留0.2mm的装配间隙,安装耳的固定孔位建议做沉头处理,避免螺丝头突出影响摇臂转动;输出轴伸出壳体的高度尺寸精准还原,摇臂安装后与壳体上表面的间隙符合实际装配状态,不会出现建模时摇臂与壳体摩擦的干涉问题。
在实际结构设计中,这类舵机的供电电压范围对应的输出扭矩差异是选型时需要重点考量的因素,建模时也在结构上预留了足够的强度冗余:壳体的壁厚、安装耳的厚度均与实物一致,做有限元受力分析时可直接赋予对应材料参数,模拟堵转时安装耳的受力变形情况,优化安装板的固定结构。不同摇臂的受力薄弱点也在模型中做了细节还原,比如摇臂与输出轴配合的花键位置做了加强筋结构,大负载工况下可对应检查该位置的应力集中情况,提前做结构优化。
对于三维建模从业者而言,这类标准执行元件的精准模型可大幅缩短整机设计周期,无需从零开始测绘建模,直接调用即可完成装配布局;对于设备选型人员,可通过模型直观核对安装尺寸、摇臂活动范围,快速判断该型号舵机是否适配当前设计的机构需求,避免选型错误导致的安装干涉、行程不足等问题。模型的外观细节也做了对应还原,包括壳体表面的标签位置、散热筋结构、输出轴的齿形细节,可直接用于产品渲染、方案展示场景,无需额外做外观修饰。
- 全部评论(0)
- 模板大小: 16.53 MB
- 售价:5金币
- 下载次数: 4907
- 系统要求: SOLIDWORKS,Parasolid,Rendering,Other
- 软件分类: 伺服电机
