标准SD存储卡结构三维建模设计

　　在嵌入式设备、工业控制终端、消费数码产品的硬件结构设计环节，存储介质的安装适配是结构工程师经常需要处理的细节，SD卡作为当前应用范围最广的可拆卸固态存储介质，其标准化的外形尺寸、触点排布、安装间隙要求，直接决定了设备卡槽结构的设计合理性，很多新手工程师在做卡槽适配时，往往只参考二维图纸的标称尺寸，忽略了卡体本身的拔插导向斜角、触点弹片压缩行程、侧边防呆凸台的实际公差，很容易出现卡紧度过大拔插困难、或者间隙过大导致接触不良的问题，这时候一个精准还原实体结构的SD卡三维模型，就能在设计阶段提前完成干涉检查、间隙验证，省去后续打样反复调整的成本。

　　这个模型完整还原了标准SD卡的实体结构，首先是卡体的主体轮廓，严格遵循SD协会规范的外形尺寸，整体为薄型长方体结构，卡体前端的斜切导向角做了精准还原，这个斜角的角度、长度直接对应卡槽入口的导向结构设计，角度偏差会导致卡体插入时出现卡滞；卡体侧边的防呆缺口、写保护开关的滑动槽结构也做了完整复刻，写保护开关的凸台高度、滑动行程都和实体产品保持一致，在做卡槽结构设计时，可以直接用这个模型模拟开关滑动时的空间余量，避免开关被卡槽内壁顶住无法拨动的问题。

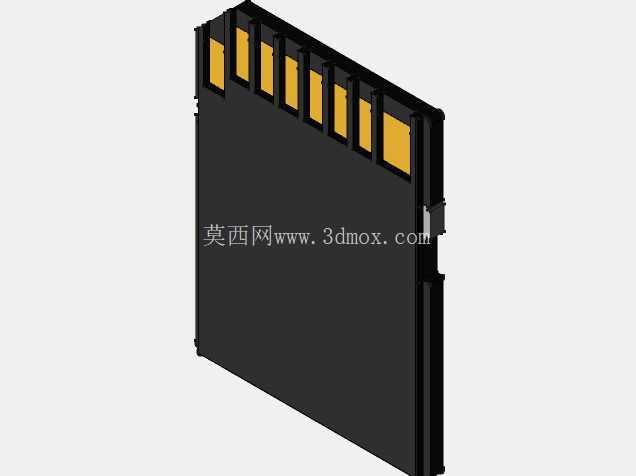

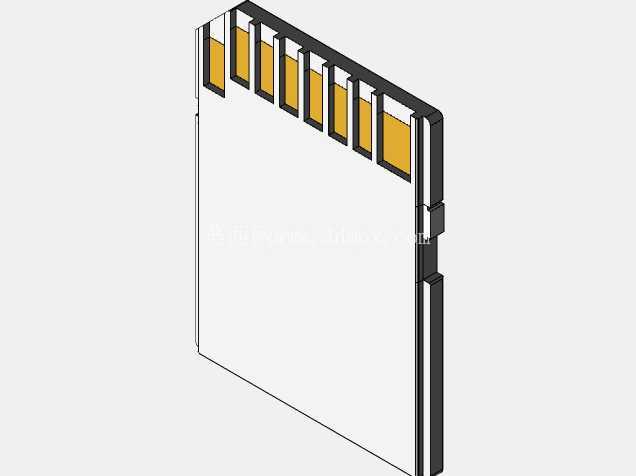

　　触点区域的建模是这个模型的核心细节，卡体前端的8个金手指触点，每个触点的宽度、间距、边缘倒角都按照实际尺寸还原，触点区域的下沉台阶高度也做了准确呈现，在设计卡槽弹片时，可以直接通过装配配合验证弹片的压缩量，确保弹片接触压力在合理区间，既不会因为压力过大导致卡体插入阻力过大，也不会因为压力不足导致数据传输时接触断开。卡体尾部的定位缺口、侧边的卡扣凹槽也都做了细节还原，这些结构是卡槽锁定机构的配合部位，很多工业设备的SD卡槽带有锁定结构，卡体插入后会通过卡扣卡入凹槽防止震动脱落，模型上这些结构的尺寸精度，直接决定了锁定机构的配合仿真是否准确。

　　从设计思路来看，这个模型没有做多余的外观美化，完全围绕结构设计的实际需求搭建，所有配合面的尺寸都取行业通用的公役中值，既可以用来做消费类数码产品的卡槽适配，比如相机、记录仪、播放器的外置存储卡槽设计，也可以用在工业控制设备的存储接口设计中，比如工业PLC、数据采集终端、嵌入式工控板的存储模块结构验证。在做整机装配时，直接将这个模型调入装配体，就可以验证SD卡插入后是否会和周边的PCB元件、壳体结构发生干涉，尤其是很多紧凑型设备，SD卡的插拔路径上往往会布置其他元件，提前通过三维模型模拟插拔全过程，就能避免生产组装后出现SD卡无法完全插入、或者拔出时被周边元件卡住的问题。

　　另外在做产品的外观手板验证时，这个模型也可以作为标准检具，用来验证手板卡槽的尺寸精度，不需要额外制作标准检具块，直接通过3D打印输出这个模型就可以完成卡槽的通止验证，大幅缩短手板验证的周期。模型的卡体厚度做了精准控制，边缘的脱模斜度也按照实际注塑件的工艺要求做了还原，完全匹配量产SD卡的实际外形特征，不会出现三维模型和实体零件尺寸偏差导致的适配问题。
