PATA接口固态硬盘结构三维设计

　　在老式工业控制计算机、早期笔记本电脑以及 legacy 嵌入式设备的升级维护场景中，PATA 接口固态硬盘是替代传统机械硬盘、提升存储读写可靠性的核心部件，这类存储介质不需要额外的转接电路即可直接适配原生 IDE 通道的主板接口，避免了转接方案带来的信号损耗与兼容性问题，尤其适合对硬件改动容忍度极低的老旧工业设备运维场景。

　　从实际功能层面看，该款带PATA连接器的SSD，核心作用是在保留原有设备接口兼容性的前提下，替换易损的机械式PATA硬盘，消除机械结构的转动磨损、磁头偏移等故障点，大幅提升老旧设备存储单元的抗振动、抗冲击能力，在车间工控机、老式医疗检测设备、早期数控设备的存储改造项目中，这类接口的SSD往往是唯一可直接适配的固态存储方案，不需要调整设备BIOS参数、不需要修改机箱内部安装结构，即可完成硬件替换。

　　设计过程中首先要严格遵循2.5英寸PATA存储设备的安装边界规范，整体外形尺寸完全匹配标准2.5英寸硬盘的安装孔位布局，壳体侧边的固定孔位置、深度与通用硬盘托架完全兼容，安装时不需要额外定制转接支架，可直接固定在原有机械硬盘的安装位上。接口端的PATA排针布局完全遵循ATA-7规范定义的针脚定义，44针接口的针距、排针突出长度、定位缺口位置都与标准PATA笔记本硬盘完全一致，插入设备接口时可保证每一个针脚的接触可靠性，避免出现针脚偏移、接触不良导致的设备识别故障。

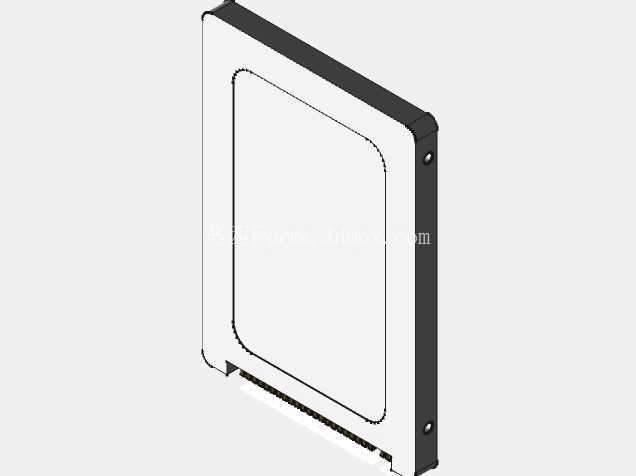

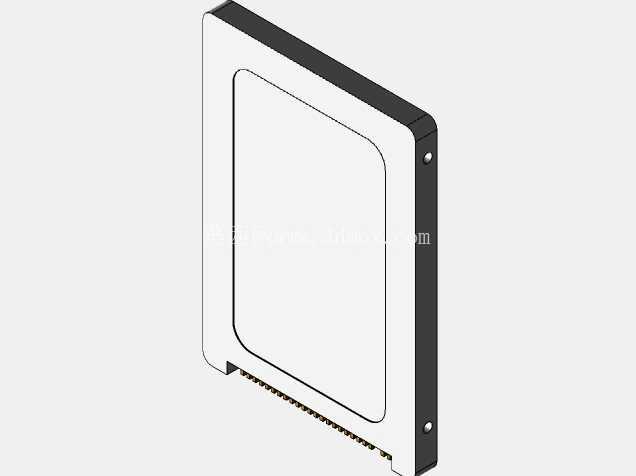

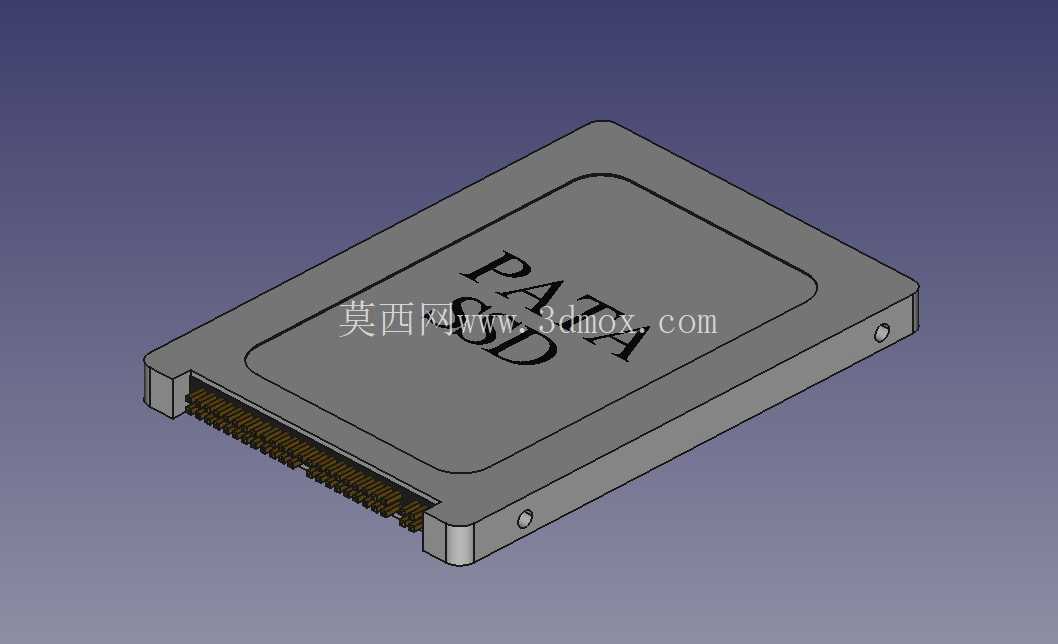

　　壳体结构设计采用上下扣合的薄壁金属壳体方案，壳体壁厚控制在0.8mm，既可以为内部的PCB存储板提供足够的电磁屏蔽能力，避免设备运行过程中受到周边电路的电磁干扰，也能控制整体重量，降低安装后对接口排针的长期应力负荷。壳体表面的标识区域做了轻微下沉的凹槽设计，可粘贴产品参数标签，避免标签凸起影响硬盘插入托架时的顺畅度。接口端的塑胶定位座与金属壳体采用卡扣加局部点胶的固定方式，可承受至少50次以上的插拔操作而不出现松脱，满足设备运维过程中反复拆装的使用需求。

　　在结构细节处理上，壳体的所有边角都做了R0.5的圆角过渡，避免安装过程中锐边划伤操作人员或者割伤设备内部的连接线材；PCB板在壳体内部的定位采用四周凸台限位的方式，不需要额外打螺丝固定，装配流程更简单，同时可以避免螺丝柱占用内部空间，给存储颗粒、主控芯片留出足够的布置空间。接口排针的根部做了加厚的塑胶补强结构，避免插拔过程中排针受力出现歪斜、脱焊问题，在工业场景常见的振动环境下，也能保证排针与PCB焊点的长期可靠性。

　　建模过程中对所有配合面都做了公差预留，上下壳体扣合面预留0.1mm的装配间隙，接口与壳体的配合位预留0.15mm的间隙，保证实际生产装配时不需要额外修模即可顺利组装；安装孔的位置度公差控制在0.05mm以内，保证安装时可以顺利对准托架上的固定螺丝，不会出现孔位错位导致无法安装的问题。针对PATA接口的防呆设计，在接口塑胶座上设置了对应的定位凸块，与硬盘插槽的防呆缺口完全匹配，可彻底避免反插导致的接口针脚弯折、电路烧毁问题。

　　这类存储部件的结构设计不需要复杂的曲面造型，核心在于严格遵循行业通用的安装与接口规范，所有尺寸边界都要与存量设备的兼容要求完全匹配，才能实现无改造替换的使用目标，对于从事老旧设备升级改造、工业控制设备运维的结构设计人员来说，精准还原接口与安装尺寸的三维模型，可直接用于安装适配校验、改造方案模拟，提前排查安装干涉、接口不匹配等潜在问题，减少现场改造的试错成本。
