SFU1605规格300mm行程滚珠丝杠传动件

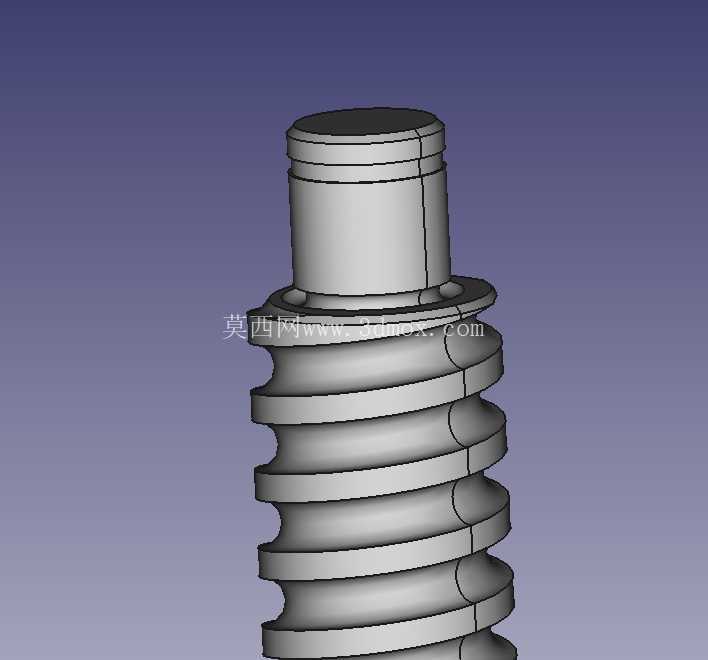

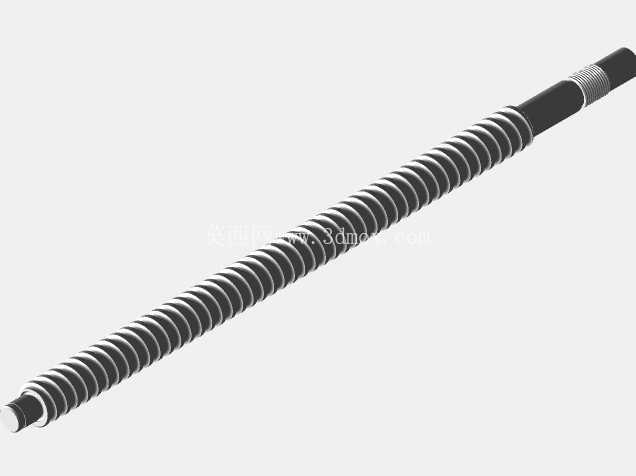

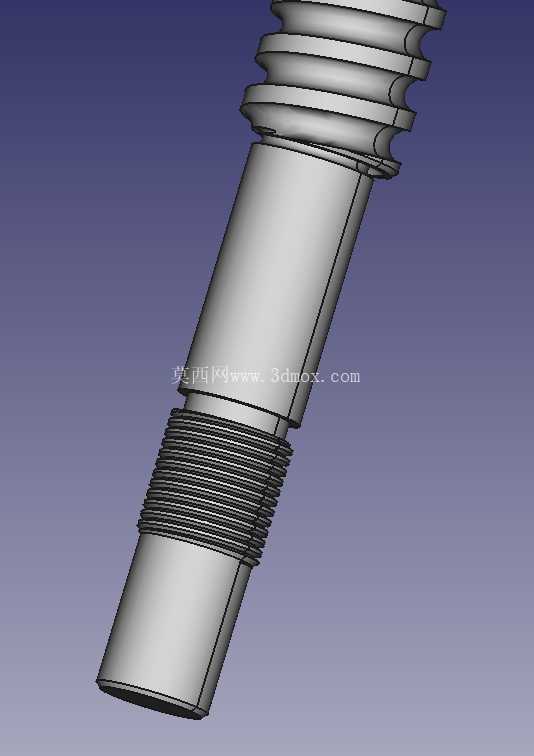

　　在非标自动化设备、小型数控加工装置、精密位移平台的结构搭建中，滚珠丝杠是将旋转运动转化为直线运动的核心传动部件，这款公称直径16mm、导程5mm、有效行程300mm的滚珠丝杠，适配多数中低负载、需要精准直线位移的工位需求，在桌面级数控雕刻机、小型点胶设备、3D打印设备的Z轴传动、工装夹具的进给调节结构中都能见到同规格产品的应用。从实际使用场景来看，这类小规格滚珠丝杠多用于负载不超过50kg、直线运动速度不超过0.5m/s的传动工位，相比同尺寸的梯形丝杠，它的传动效率能达到90%以上，摩擦阻力更小，长时间往复运行的温升控制更优，不会出现梯形丝杠长时间运行后磨损快、反向间隙快速增大的问题。设计这款丝杠的三维结构时，首先要明确安装边界：丝杠总长度包含两端的轴颈加工段，有效螺纹段长度对应300mm的行程范围，两端的支撑轴颈需要匹配标准的BK/BF12支撑座安装尺寸，轴端的卡簧槽、锁紧螺纹位置要严格对应支撑座、螺母座、联轴器的装配公差，避免出现装配干涉。丝杠的滚道截面采用哥特式圆弧结构，钢球在滚道与螺母之间形成滚动摩擦副，建模时需要还原滚道的曲率参数，保证钢球与滚道的接触角符合45度的设计要求，这直接关系到丝杠的额定动载荷与轴向刚性。

　　螺母部分采用单螺母法兰式结构，法兰端的安装孔位对应标准螺母座的连接尺寸，螺母内部的回流管结构要保证钢球能够顺畅循环，不会在往复运动中出现卡滞，建模时需要注意回流管的安装槽位置，避免与外部的防尘圈结构产生干涉。从安装适配的角度来说，这款300mm长度的丝杠，两端支撑采用固定-支撑的安装方式时，最高转速可以达到3000rpm，能够满足多数小型设备的快速进给需求，如果对轴向刚性要求更高，也可以采用两端固定的安装方式，此时需要对丝杠进行预拉伸，抵消高速运行时的热伸长量，保证传动精度。

　　在实际选型应用中，需要注意丝杠的导程与电机参数的匹配：5mm导程意味着电机每旋转一圈，螺母直线前进5mm，搭配步距角1.8度的步进电机时，不做细分的情况下脉冲当量为0.025mm，搭配16细分驱动器就能达到微米级的进给分辨率，完全满足小型加工设备的精度要求。建模过程中还要考虑丝杠的防尘结构，螺母两端的防尘圈要完全贴合丝杠外圆，避免加工过程中的切屑、灰尘进入滚道，加速钢球与滚道的磨损，两端轴颈的油封位尺寸也要对应支撑座的密封件尺寸，防止润滑脂泄漏。

　　这类小行程滚珠丝杠在装配时需要注意与直线导轨的平行度公差，全程范围内平行度误差不能超过0.05mm，否则会导致螺母运行阻力增大，出现卡顿、异响的问题，长期运行还会造成滚道局部磨损，降低丝杠的使用寿命。从结构细节来看，丝杠的螺纹滚道表面粗糙度需要达到Ra0.8以下，才能保证钢球滚动顺畅，降低运行噪音，轴颈与轴承配合的位置公差要控制在IT6级，保证支撑轴承的装配精度，避免出现轴颈跳动导致的丝杠抖动问题。在3D建模时，除了还原丝杠本身的结构，还要预留出螺母座、支撑座、联轴器的装配空间，方便设计人员在整机装配时直接调用，检查各部件之间的干涉情况，比如丝杠末端与电机端联轴器的配合长度、螺母座移动到行程两端时与支撑座的安全距离，这些细节都需要在模型中准确体现，避免实际加工装配时出现尺寸不匹配的问题。
