Deflecto四寸百叶式烘干机通风口结构

　　这款百叶式通风口主要适配家用及商用洗衣房内烘干机的外墙排风场景，同时也可兼容卫生间、小型设备间的低压排风需求，核心作用是在排风设备运行时导通室内外气流通道，设备停机时自动闭合百叶叶片，阻挡室外蚊虫、雨水、倒灌气流进入室内，避免排风管道内积尘返潮，也能减少室外冷热气流渗入影响室内温控效果。

　　从实际安装场景来看，这类风口通常嵌装在建筑外墙预留的4英寸圆形排风孔洞外侧，安装时需要贴合外墙饰面，通过四角的固定孔位用自攻螺丝完成锁紧固定，安装边界需要保证墙面开孔与风口中心同轴，开孔直径偏差控制在±2mm以内，风口背部的插接段长度适配常规外墙保温层加饰面的总厚度，无需额外裁切即可适配多数民用住宅外墙结构，安装后风口外表面与墙面齐平，不会突出过多影响外立面整洁度，也不会因为突出过多被外力磕碰损坏。

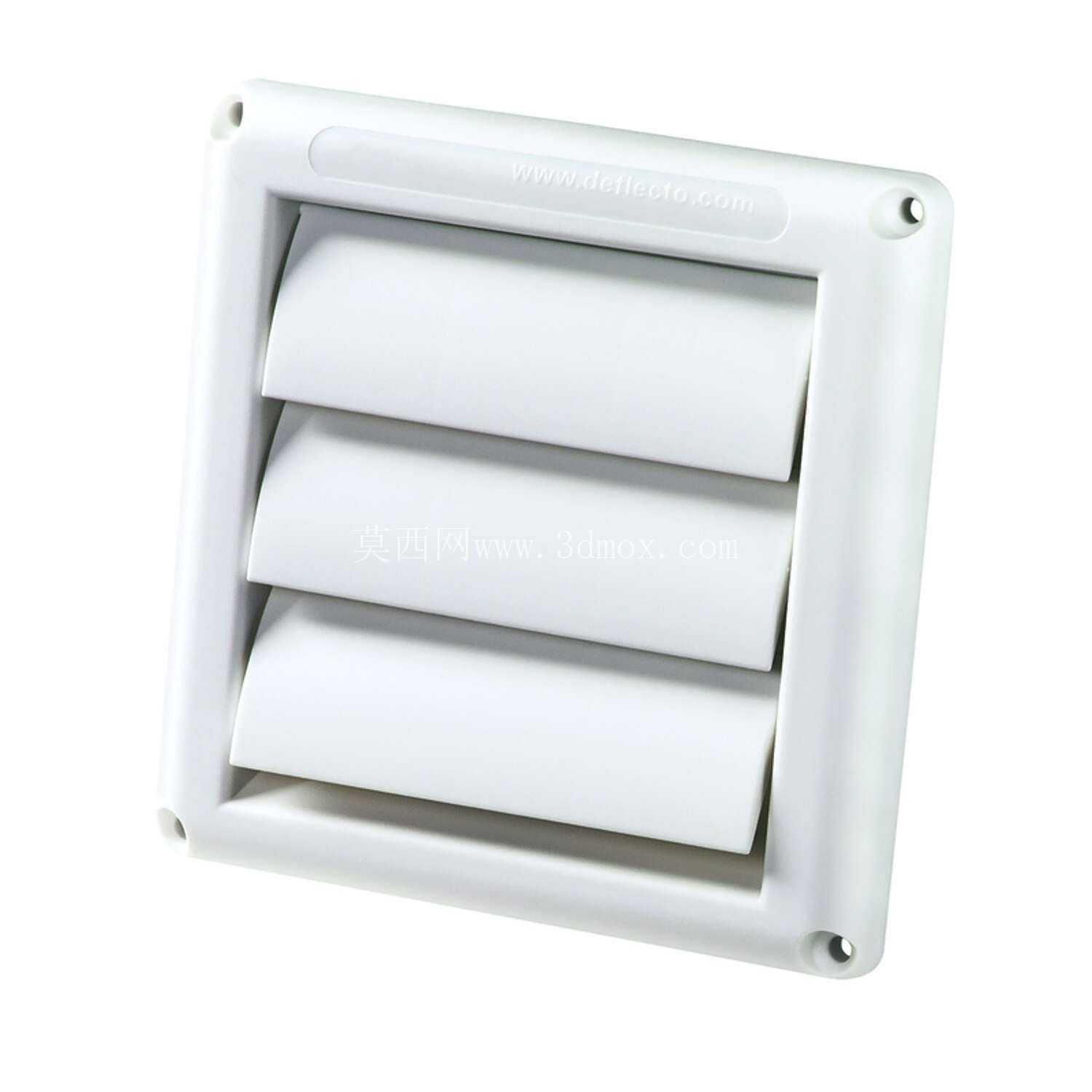

　　功能设计上，三片式百叶结构采用重力自闭合逻辑，没有额外的弹簧或者电控部件，完全依靠排风气流的推力吹开叶片，当烘干机启动排风时，管道内的正压气流会将三片百叶同步向外顶开，气流顺着叶片导向斜向下排出，避免直吹墙面造成饰面长期受潮发霉；当烘干机停止运行，管道内风压消失，百叶依靠自身重力自然下落闭合，叶片搭接处做了微小的叠边结构，闭合后叶片之间没有明显缝隙，能有效阻挡室外的落叶、小虫、扬尘进入排风管道，也能减少室外大风天气下的气流倒灌问题，相比网格固定式风口，这种自闭合百叶的防倒灌、防异物侵入效果更适配烘干机这类间歇运行的排风设备。

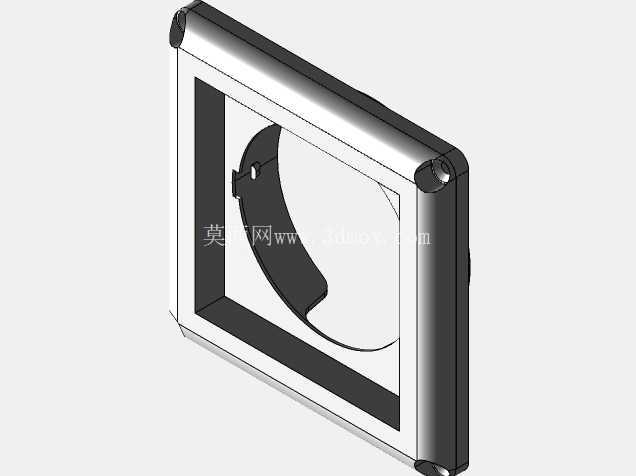

　　建模过程中完全还原了实物的结构细节，外框采用圆角矩形设计，四个边角做了R3左右的圆弧过渡，既避免安装时锐角划伤施工人员，也能减少长期使用过程中边角积灰的问题；外框表面做了细微的哑光纹理处理，还原了实物PVC材质的磨砂质感，不会因为强光反射产生刺眼的眩光。叶片的转轴结构做了隐藏式设计，从外观看不到突出的转轴销钉，整体外观更简洁，转轴的配合间隙控制在0.3mm左右，既保证叶片转动顺畅不会卡滞，也不会因为间隙过大导致闭合后错位漏风。风口背部的插接段做了微锥度设计，插入排风管道时越插越紧，不需要额外打胶就能实现初步密封，配合管道抱箍或者铝箔胶带就能完成可靠的风道连接，减少安装时的密封工作量。

　　从结构选型角度来说，这款风口的通流面积经过匹配计算，刚好适配4英寸排风管道的额定排风量，不会因为风口通流不足导致烘干机排风阻力过大，影响烘干效率；叶片的开启角度在额定风压下能达到35度左右，排风时的气流阻力系数控制在合理区间，不会产生额外的风噪。材质方面实物采用耐候PVC材质，建模时也还原了材质的壁厚均匀性，整体壁厚2mm左右，既保证足够的结构强度，安装锁紧螺丝时不会开裂，也能耐受室外紫外线、温差变化带来的老化影响，长期使用不会出现脆裂、变色变形的问题。

　　在做洗衣房排风系统设计或者烘干机安装配套选型时，这类风口是非常常用的外墙末端配件，建模时需要重点关注安装孔位的间距、背部插接段的直径尺寸、百叶闭合后的密封间隙这些关键参数，才能保证模型导出后可以直接用于安装模拟、配件选型匹配，避免出现尺寸偏差导致现场安装时无法对位、插接不紧的问题。同时叶片的转动行程也需要在建模时做运动校验，保证叶片转动到最大开启角度时不会和外框、相邻叶片产生干涉，闭合时能完全搭接到位，还原实物的实际运动逻辑，而不是单纯做外观外形的复刻。
