单排右弯SMT贴片排针连接器结构

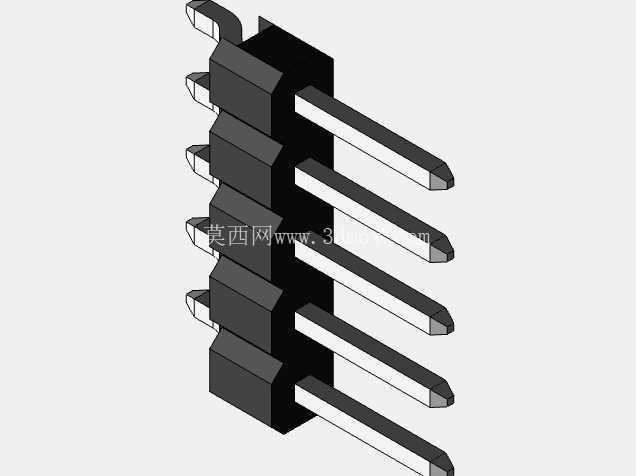

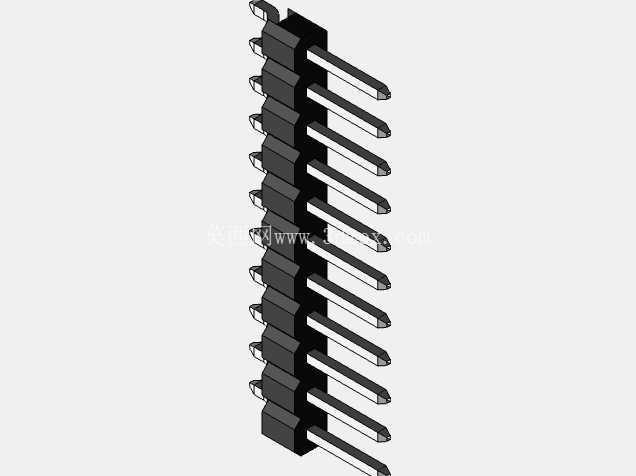

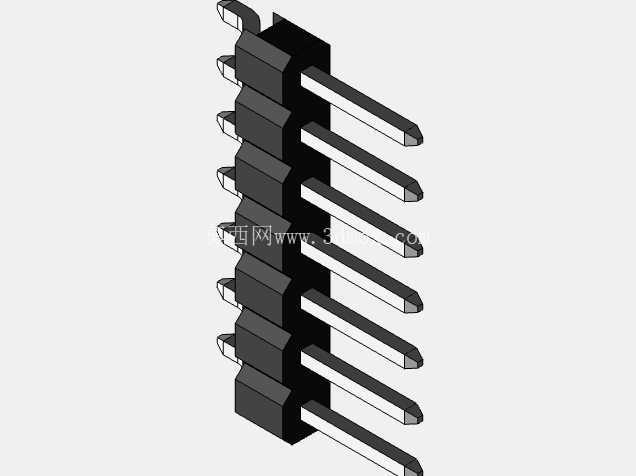

　　从实际选型适配角度看，这类排针的引脚间距采用行业通用的2.54mm标准间距，这个间距规格是通孔插装、表面贴装接插件里普及率最高的尺寸，能够匹配市面上绝大多数通用排母、杜邦线接口的尺寸公差，不需要额外定制适配的对接端元件，能大幅降低板卡设计阶段的选型成本与供应链备货压力。设计这类贴片排针时，首先要明确安装边界的约束：插针外露的对接端长度直接决定和排母配合的插拔深度，过短会导致对接松脱、接触电阻过大，过长则会超出设备内部的空间余量，甚至顶到对面板卡的元器件造成短路；尾部的贴片焊接端长度需要匹配PCB焊盘的设计尺寸，保证回流焊过程中焊锡能够充分浸润焊端，同时避免焊端过长导致相邻引脚之间出现焊锡桥连短路。在消费电子、工业控制板卡、通讯设备的PCB板间互联场景中，板对板信号连接的可靠性直接决定整机运行稳定性，这类单排右弯SMT排针是板侧垂直互联场景里应用极广的基础互联元件。不同于直插排针需要贯穿PCB板占用背面空间，右弯结构的排针采用表面贴装工艺焊接，焊接端与插针端呈90度弯折，能够实现两块垂直排布PCB之间的信号导通，尤其适合内部空间紧凑、无法预留直插件插装高度的便携设备、小型化工控模块内部布线场景。

　　绝缘基座的尺寸设计需要兼顾两个核心需求，一是足够的结构强度，保证多次插拔后插针不会出现松动偏移，二是耐高温特性，能够承受SMT回流焊阶段的高温烘烤，不会出现基座融化变形、插针移位的问题。插针本身的结构设计上，对接端采用倒角处理，能够在和排母对接时起到导向作用，即使对接时存在小幅的位置偏差，也能顺利插入母座内，避免插针被顶弯变形；焊接端采用平整的贴装面，和PCB焊盘贴合时能够保证足够的接触面积，让焊锡形成均匀的焊点，提升焊接后的机械固定强度与导电可靠性。

　　在实际的板卡布局阶段，选用这类弯针排针时需要注意，排针的弯折方向要和板卡的排布方向匹配，右弯结构对应的是插针向PCB板的右侧延伸，布局时要在排针对接方向预留足够的插拔操作空间，不能在插针延伸路径上布置过高的元器件，否则会导致对接排母时无法顺利插合，后期维护拆卸也会受到阻碍。另外，贴片排针的焊盘设计需要按照标准SMT元件的焊盘规范进行，焊盘宽度要匹配焊端尺寸，焊盘之间的阻焊层要做足厚度，避免回流焊时焊锡流动造成相邻引脚短路；对于需要经常插拔的应用场景，还可以在排针基座两端增加固定定位柱，插入PCB对应的定位孔内，提升排针焊接后的抗扭强度，避免多次插拔后排针从焊盘处脱落。

　　这类排针的导电性能由插针材质与镀层决定，常规场景下采用黄铜基材镀锡的配置就能满足信号传输需求，如果是需要长期在潮湿、腐蚀环境下工作的设备，可以选择镀金镀层的插针，提升接触可靠性与抗氧化能力，降低长期使用后的接触电阻升高问题。从三维建模的角度看，构建这类排针模型时，需要重点保证引脚间距、插针长度、基座尺寸、弯折角度的公差控制，因为这类标准件的模型会直接被用到PCB板的3D布局校验中，如果尺寸存在偏差，就会导致后期结构装配时出现干涉问题，比如插针长度过长顶到外壳、基座过高和相邻元件冲突、弯折角度不对导致对接方向偏移等问题，都会直接影响板卡的正常装配。建模时还要注意还原插针端部的倒角细节、基座的卡槽结构，这些细节虽然不影响整体尺寸，但在做装配干涉检查、装配工艺模拟时，这些细节的缺失会导致模拟结果和实际装配存在偏差，比如没有倒角的插针在模拟对接时会出现和母座干涉的误判，影响工程师的判断。
