PCB卧式直插两档滑动开关结构设计

　　这款卧式直插滑动开关是面向通孔插装PCB场景开发的电路切换控件，日常在消费类小家电控制板、手持数码设备电源回路、简易工控信号板、玩具电控模块中应用极广，主要承担回路通断、信号通路切换、档位切换的核心作用，相比同规格贴片开关，直插结构的抗机械拉扯能力更强，在需要频繁拨动操作、设备存在一定振动冲击的使用场景下，焊点可靠性更有保障。

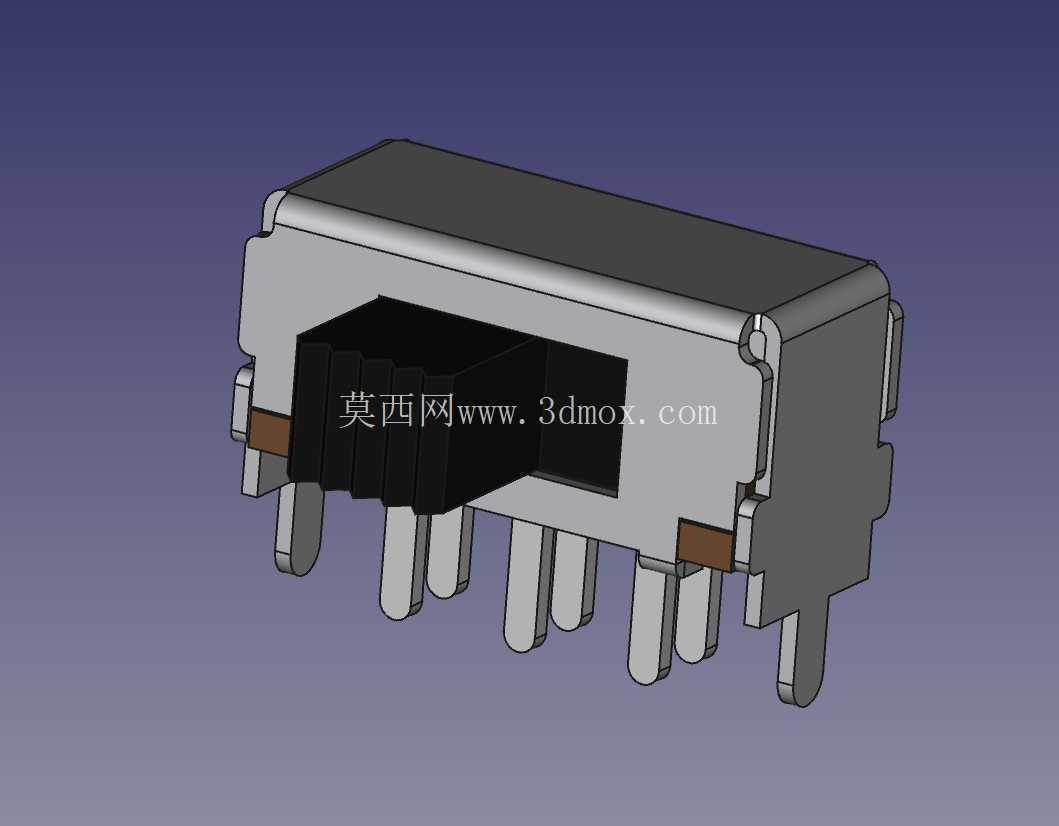

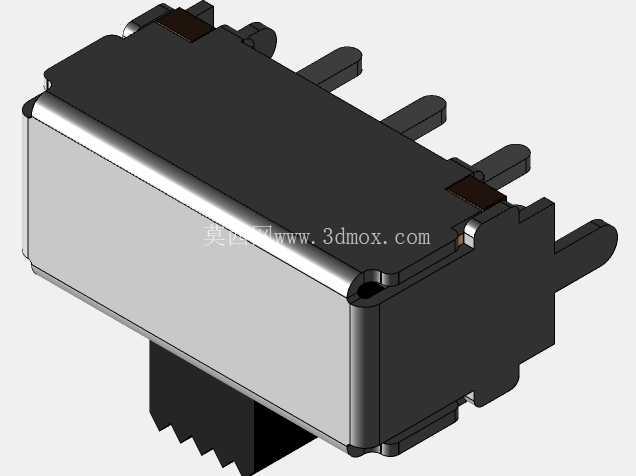

　　从结构设计逻辑来看，这款开关采用侧拨卧式布局，拨柄突出于开关本体侧方，操作时的施力方向平行于PCB板面，不会对焊点产生垂直方向的按压应力，能有效降低长期操作后焊盘脱落的风险。开关本体采用阻燃工程塑料作为基座外壳，内部接触弹片选用高弹性铜合金材质，表面做镀镍加镀金处理，既保证接触电阻长期稳定，也能抵御常规潮湿环境下的氧化问题，避免使用过程中出现接触不良、导通电阻超差的故障。开关的引脚采用标准直插式设计，引脚间距匹配通用PCB网格设计规范，插装时可顺利穿过标准孔径的焊盘，过波峰焊时不会出现引脚卡滞、本体浮高的问题，引脚根部做了台阶限位设计，插装时能精准控制本体与PCB板面的间隙，避免焊锡沿引脚爬升到开关内部造成触点卡滞。

　　从安装边界来看，这款开关的本体高度较低，安装后突出PCB板面的尺寸控制在常规板载元件的高度范围内，不会对设备外壳的内部空间造成额外占用，拨柄的行程长度设计合理，操作时的拨动阻尼均匀，既不会因为阻尼过小出现误触碰移位，也不会因为阻尼过大导致操作手感生涩。开关的固定除了依靠六只直插引脚的焊接固定外，本体两侧还设计了定位凸点，插装时可卡入PCB上对应的定位孔中，进一步强化焊接后的抗扭能力，在拨柄承受侧向操作力时，不会出现本体歪斜、引脚受力变形的问题。

　　在实际选型应用中，这类滑动开关通常用于小信号回路或者低压小电流的电源通断场景，设计时额定电流电压参数匹配常规消费电子的供电规格，内部触点采用滑动摩擦式接触，每次拨动时弹片会在接触面上产生小幅滑动摩擦，能自动磨掉触点表面的氧化层与微小灰尘，相比点按式开关在多尘环境下的接触可靠性更有优势。建模过程中对开关的所有配合间隙做了精准还原，包括拨柄与本体外壳的滑动间隙、内部弹片的形变空间、引脚的成型角度都按照实际量产尺寸做了1:1复刻，在PCB布局阶段可直接调用该模型进行干涉检查，提前预判拨柄操作空间是否被周边元件遮挡、外壳装配时是否会与开关本体产生结构冲突，避免打样后才发现安装干涉问题，大幅缩短电控板的开发迭代周期。

　　不同于竖向直插的滑动开关，这款卧式侧拨的结构不需要在设备外壳上开设竖向的开孔，只需要在外壳侧壁对应拨柄位置开出横向的滑动槽即可，外壳的密封处理难度更低，对于一些需要做基础防泼溅设计的手持设备来说，这种布局能减少液体沿开孔流入设备内部的概率。开关本体的边角都做了圆角过渡处理，自动化插装时不会卡滞在供料管中，适配批量生产的自动插件工艺要求，引脚的共面度控制在波峰焊工艺允许的公差范围内，不会出现个别引脚虚焊的问题。
