6x6mm贴片式触觉轻触按钮开关结构

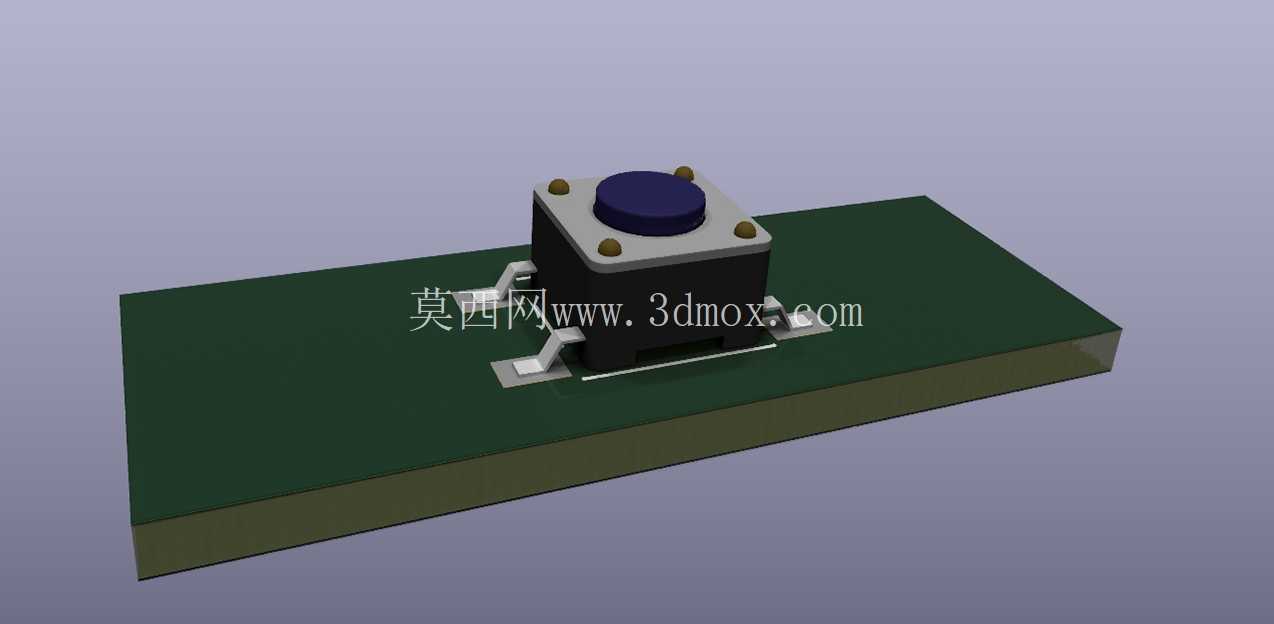

　　做消费类电子、工控小控制板的结构工程师，大概率都绕不开这类6*6规格的贴片轻触开关，不管是手持设备的功能按键、小型控制盒的操作触发，还是传感器模块的校准按钮，这类元件的选型和结构匹配，直接影响整板的装配良率和长期使用可靠性。先从实际安装场景说，这类开关是专为PCB表面贴装工艺设计的，四个引脚采用翼型焊片结构，焊片向外伸出的长度刚好匹配常规0.8mm厚PCB的焊盘设计，过回流焊的时候，焊锡能顺着焊片的弯折面形成均匀的浸润角，不会出现虚焊、立件的问题，相比插脚式的轻触开关，不需要额外做波峰焊或者手工补焊，能直接走SMT整线贴装，批量生产的效率能提不少。

　　从功能特性来看，这类触觉按钮的触发行程很短，按压力度通常在160gf左右，按压的时候有清晰的段落反馈，用户操作的时候能明确感知到触发完成，不会出现按了没反应的误判。开关本体的总高度控制在4.3mm，这个尺寸是经过多轮场景适配的——如果是做超薄手持设备，比如小型测温枪、便携数据采集器，板上预留的元件高度空间通常不会超过5mm，这个高度刚好能在开关顶部加0.3mm厚的硅胶按键帽之后，总高度不超过外壳的装配公差范围，不会出现按键卡滞或者高出外壳太多容易误碰的问题。

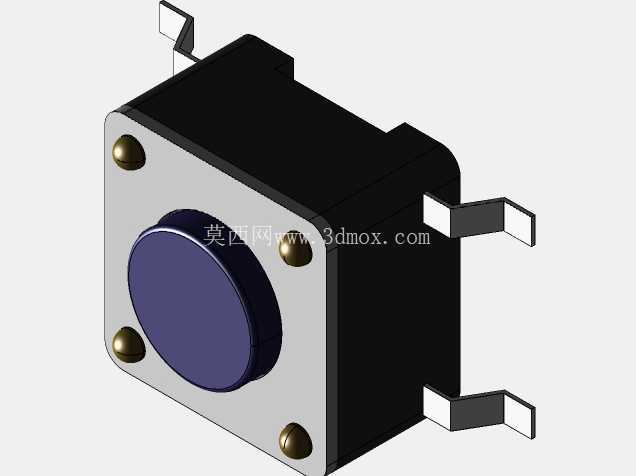

　　设计这个模型的时候，首先要还原的就是实际生产中的装配公差，四个焊片的位置度公差控制在0.05mm以内，和PCB封装做匹配的时候，不会出现焊盘对不上的问题。开关主体的基座采用耐高温PBT材质的结构特征做还原，能承受回流焊最高260℃的高温，不会出现过炉之后基座变形、按键卡滞的情况。正面的金属固定盖板四个角做了铆点结构，把内部的弹片、触点牢牢固定在基座上，四个铜质铆点的凸起高度也做了精准还原，在做整机结构干涉检查的时候，能准确判断盖板和周边元件的安全距离，避免出现元件贴装之后和周边电容、电阻碰件的问题。

　　实际选型做结构匹配的时候，要注意几个边界尺寸：首先是开关本体的外形尺寸，6mm见方的基座，在PCB布局的时候，周边至少要留0.5mm的元件间距，避免和周边的贴片电容、电阻出现装配干涉；其次是焊片的伸出长度，每个焊片从基座侧面伸出1.2mm，焊盘设计的时候长度要做到1.8mm，保证焊接的时候有足够的吃锡量，提升焊接强度；另外按键的按压面是直径4mm的圆形凸台，做外壳按键孔的时候，孔径要做到4.5mm，按键帽和孔壁之间留0.25mm的单边间隙，既能保证按键按动的时候不会卡滞，也能避免间隙太大进灰影响内部触点寿命。

　　这类开关的内部结构其实不复杂，核心是一个圆形的金属弹片，按下去的时候弹片变形接触底部的两个触点，实现电路导通，松开之后弹片复位断开电路。做三维建模的时候，把弹片的预压行程做了还原，按键在自由状态下高出基座表面1.5mm，按下去0.3mm就能实现触发，满行程是0.5mm，这个行程参数和实际量产元件的参数完全一致，在做按键手感模拟、外壳按键行程限位设计的时候，能直接用这个模型做干涉检查，不用再反复调整结构尺寸。

　　很多新手工程师做设计的时候，容易忽略这类贴片元件的焊盘和钢网开口设计，其实从三维结构上就能看出来，翼型焊片的底部和PCB表面是完全贴合的，钢网开口如果做的太大，容易出现焊锡流到焊片侧面把按键卡死的问题，建模的时候把焊片的厚度做成0.2mm，钢网开口厚度用0.12mm的话，焊锡量刚好能形成可靠的焊点，不会出现溢锡的问题。另外开关的底部是平整的基座平面，贴装的时候和PCB表面完全贴合，不会出现底部悬空导致的贴装偏移，对于高密度布局的PCB来说，这类平整底部的元件贴装良率要比底部有凸起的元件高很多。

　　从应用场景拓展来说，这类开关不只是用在消费电子上，很多小型工控板、智能家居的控制模块、车载小配件的按键，也会选用这个规格的开关，核心原因就是尺寸标准化程度高，供应链成熟，成本低，可靠性有保障。做三维模型的时候，把所有的装配基准面都做了统一，基座的底面是Z向基准，两个相邻的侧面是X、Y向基准，在装配体里调用的时候，能直接通过基准面配合快速定位，不用反复调整位置，提升整体的设计效率。
