2寸平板式万向脚轮结构设计

　　这款2寸规格的平板式万向脚轮，是轻型移动设备行走支撑场景里的常用部件，日常在小型工具推车、轻型货架、可移动工位台、家用置物架、小型医疗辅助推车这类需要短距离频繁移位的设备上都能见到它的身影，核心作用是为设备提供低阻力的移动能力，同时通过万向回转结构实现任意方向的转向调整，满足狭小空间内的移位转向需求。

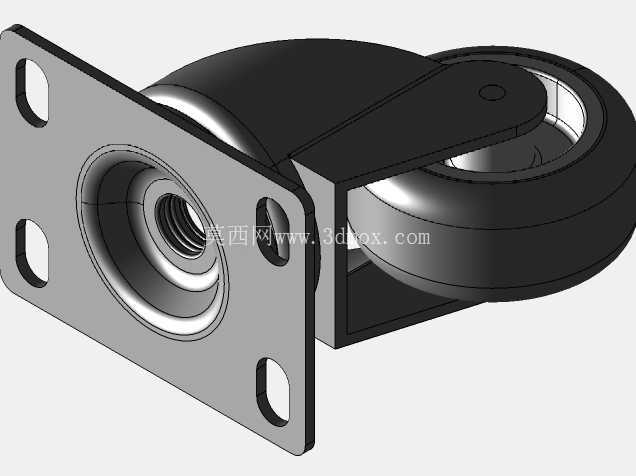

　　从结构设计逻辑来看，这款脚轮采用分体式装配思路，顶部的安装法兰板为矩形平板结构，四个角开设长圆形安装孔，这类孔型的设计初衷是抵消安装面的孔位加工误差，现场安装时不需要严格对齐孔位的绝对坐标，只要孔位偏差在长孔的调节范围内就能顺利完成固定，降低了配套设备底板的加工精度要求，适配不同厂家的安装孔位标准。法兰板下方集成回转支承结构，这部分是实现万向转向的核心，内部的回转间隙经过适配调整，既保证转向时没有卡滞感，也不会因为间隙过大导致转向时出现明显晃动，避免设备移动过程中走偏。

　　轮架部分采用双侧支撑板夹持轮体的结构，两块支撑板从法兰回转结构下方延伸而出，通过轮轴将滚轮夹持在中间，这种双侧支撑的结构相比单侧悬臂支撑，受力均匀性更好，轮轴承受的弯矩更小，长期使用不容易出现轮轴弯曲变形的问题，能适配额定范围内的偏载工况。滚轮部分采用圆弧面设计，轮面材质为软质弹性材料，接触地面时能产生微小形变，一方面可以增大和地面的接触面积，降低单位面积的压强，避免在环氧地坪、实木地板这类易损伤地面留下压痕，另一方面软质轮面可以过滤地面微小凸起带来的振动，移动时的噪音更低，适合对噪音有要求的室内场景使用。

　　从安装边界尺寸来看，这款脚轮的安装法兰板长宽尺寸适配轻型设备的底部安装空间，安装孔的中心距符合常规轻型脚轮的安装尺寸规范，不需要对现有设备的安装底板做额外改造就能直接替换同规格的旧脚轮。滚轮直径为2英寸，整体安装高度控制在较低水平，安装后设备底部离地面的高度不会过高，能降低设备整体的重心，提升移动时的稳定性，避免设备因为重心过高在转向时出现侧翻风险。轮体的转动部分预留了润滑间隙，长期使用后可以通过预留的注油位置补充润滑脂，降低转动副的磨损，延长整体使用寿命。

　　在实际选型适配时，需要注意这款脚轮的额定承载范围，它更适合单轮承载在轻型载荷区间的设备，不适合用于重型工业推车或者有强冲击载荷的场景。轮面的软质材质虽然静音、保护地面，但不适合在有尖锐金属碎屑、大量油污或者极端高低温的环境下使用，这类场景会加速轮面的磨损老化，缩短使用寿命。转向部分的回转结构在装配时已经做了预紧调整，日常使用不需要频繁拆解，避免内部的防尘结构失效导致灰尘进入回转间隙，造成转向卡滞。

　　建模过程中，对各个部件的装配间隙做了精准还原，安装法兰的长孔尺寸、轮架的折弯角度、轮体的圆弧轮廓、回转结构的配合尺寸都按照实际加工公差做了预留，不管是用于设备选型时的结构干涉检查，还是用于脚轮本身的结构优化参考，都能直接适配设计场景，不需要额外调整装配尺寸。
