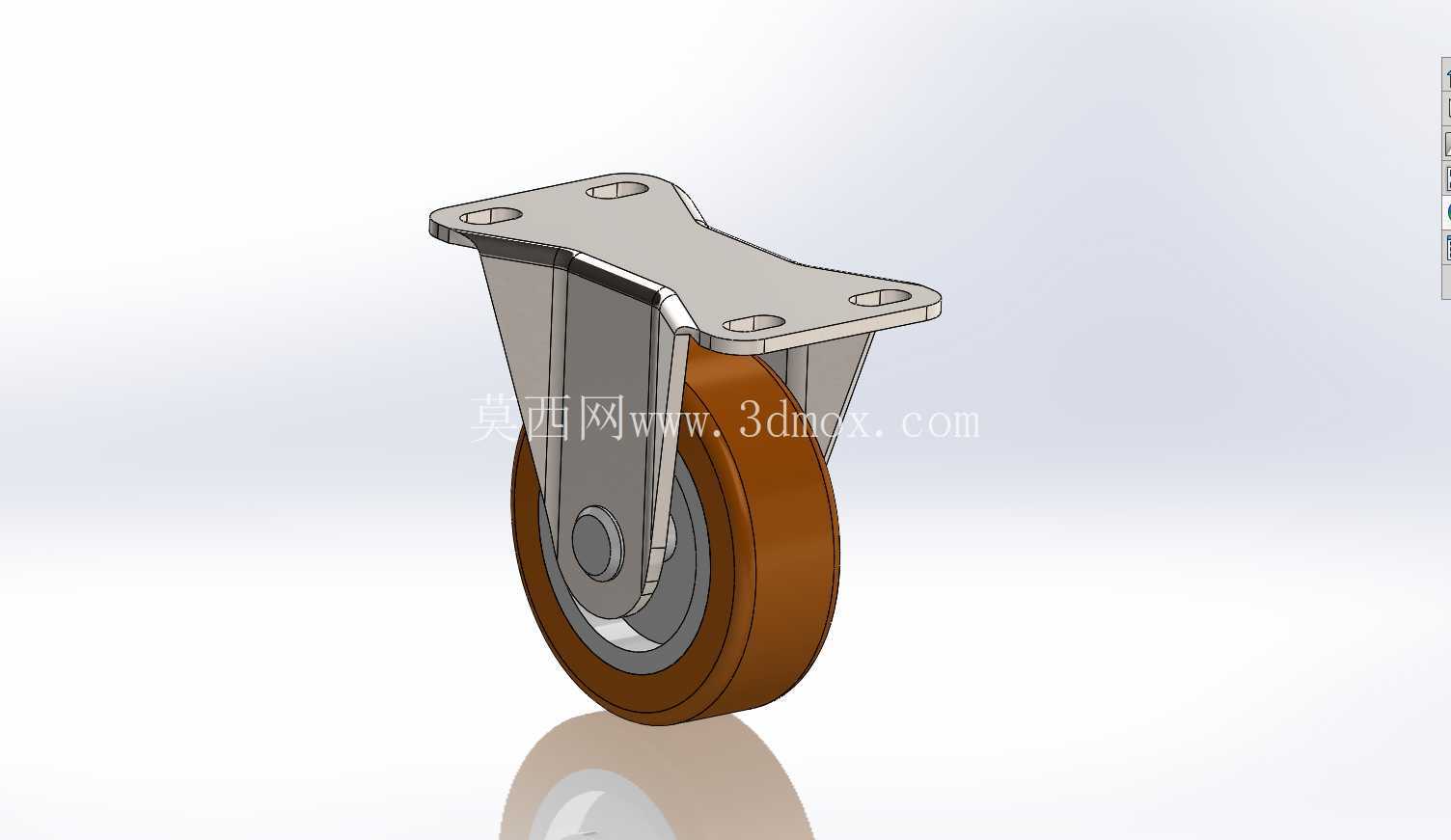

定向式棕色聚氨酯耐磨工业脚轮结构

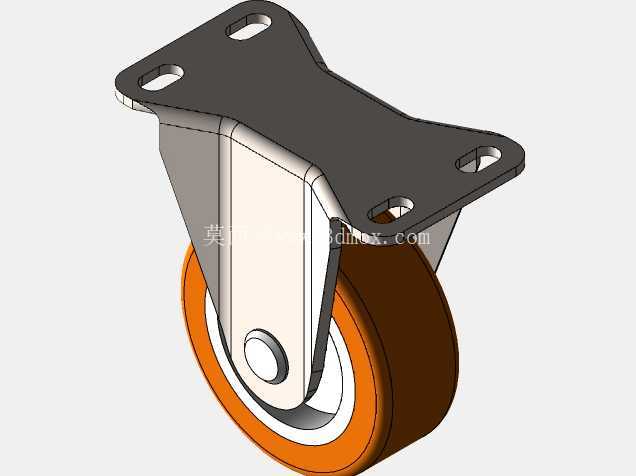

　　这款定向脚轮的结构设计，首先要匹配工业场景里的重载移动需求，常见于仓储货架转运、轻型工装台移位、生产线旁物料周转车、小型设备机架的底部支撑场景，区别于万向轮的转向功能，定向款的核心作用是保障设备直线行进的稳定性，避免移动过程中出现多余的方向偏移，尤其适合长距离直线转运的工位使用。从结构拆分来看，顶部的安装支架采用四孔位冲压钢板成型，安装面做了平整化处理，四个安装孔的孔位间距适配常规工业机架的底部安装梁尺寸，安装时可以通过螺栓直接固定在设备底部的方管或钢板焊接面上，不需要额外加工转接板，降低现场安装的适配成本。

　　支架的支撑臂采用折弯加强结构，在轮体的连接轴位置做了双层板包覆设计，避免长期承重后支架出现张开变形的问题，轮轴采用贯通式销轴配合轴套的结构，转动时的摩擦阻力更小，同时能承受径向的重载载荷，不会出现轮轴弯折的情况。轮体部分采用棕色聚氨酯材质包胶，内部是硬质尼龙轮芯，这种结构的优势在于外层聚氨酯具备一定的弹性，在车间环氧地坪、水泥地面行进时能吸收小幅震动，不会刮伤地面涂层，同时聚氨酯材质的耐磨性能优于普通橡胶轮，长期使用的轮面磨损量更小，适合车间内频繁移动的工况。轮面采用圆弧过渡的截面设计，和地面的接触面积控制在合理范围，既不会因为接触面积过大导致推动阻力过高，也不会因为接触面积过小造成轮面压强过大，出现轮面压痕、过早破损的问题。

　　设计过程中需要重点校核支架的承重载荷，根据轮径的大小匹配对应的钢板厚度，这款脚轮的轮径属于中型尺寸，单轮承重可以覆盖常规轻型设备的移动需求，支架的折弯角度经过反复调整，保证轮体转动时不会和支架臂产生摩擦干涉，同时轮体和顶部安装面的垂直高度控制在常规脚轮的安装高度区间，方便用户替换同规格的旧脚轮，不需要调整设备底部的整体高度。安装边界方面，顶部安装板的外形尺寸、四个安装孔的中心距都遵循行业通用的安装规范，用户在选型时只需要确认单轮承重、安装高度、安装孔位三个参数，就可以直接替换原有脚轮，不需要重新对设备底部进行打孔加工。

　　在实际使用场景中，这类定向脚轮通常会和同规格的万向轮搭配使用，一般在设备的一端安装两个定向轮，另一端安装两个带刹车的万向轮，既可以保证直线移动的顺畅性，也能在需要停靠时通过刹车结构固定设备位置，避免设备出现滑移。轮体的包胶厚度经过优化，既保证了足够的缓冲性能，也不会因为包胶过厚导致轮体滚动时出现侧向形变，影响移动的稳定性。支架表面做了镀锌防锈处理，适合车间内存在少量油污、潮气的环境，不会轻易出现锈蚀脱落的问题，延长整体的使用寿命。轮轴位置预留了润滑注油通道，长期使用后可以定期加注润滑脂，降低转动副的磨损，避免出现轮体转动卡滞、异响的问题。在三维建模过程中，需要重点还原支架的折弯圆角、安装孔的倒角、轮体和支架的装配间隙，保证模型装配后不存在干涉问题，每个零件的壁厚都按照实际冲压工艺的要求设置，避免出现工艺无法实现的薄壁或尖角结构，比如支架的冲压边缘都做了小圆角处理，避免安装时划伤操作人员，同时也能提升支架的结构强度，减少应力集中的位置。
