2英寸侧装式固定脚轮支架结构设计

　　这款2英寸规格的侧装固定脚轮，主要面向中小型工业设备、仓储周转工装、轻型操作台的移动支撑场景设计，区别于万向脚轮的转向功能，该款固定结构仅提供直线行走的支撑能力，在需要定向移动、避免设备行进中偏移走位的工位场景中适配性更强，比如生产线旁的固定工位周转车、车间内定点转运的轻型料架、不需要频繁转向的小型设备底座，都可以选用这类固定脚轮搭配同规格万向脚轮使用，既保证推行过程的方向稳定性，也能减少转向结构带来的晃动间隙。

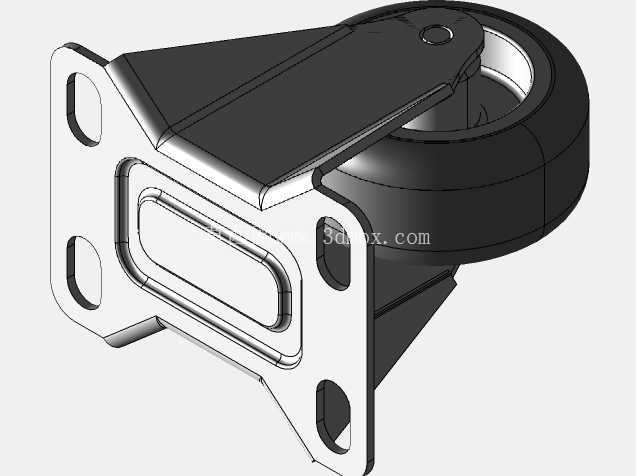

　　从结构设计来看，安装板采用侧装式折弯成型结构，区别于传统顶部安装的脚轮形式，侧装结构可以直接固定在设备框架的竖向型材立面，不需要在设备底部预留水平安装面，对于框架式结构的设备、采用铝型材或方管搭建的工装架来说，这种安装形式可以有效降低整体安装高度，压缩设备底部的空间占用，同时安装板上预留的四个长圆孔，能够适配一定范围内的安装孔位偏差，现场装配时不需要对安装面做二次扩孔调整，降低现场安装的加工难度。

　　支架主体采用弯折成型的承力结构，轮体安装位的翻边结构做了加强处理，轮轴孔位同轴度公差控制在合理范围，保证轮体转动过程中不会出现卡滞、偏磨的问题，轮体采用硬质耐磨材质，适配车间环氧地坪、水泥地面等常见工业地面，滚动阻力小，推行过程中噪音控制表现较好，不会产生刺耳的摩擦异响。设计过程中优先考虑了结构的承力冗余，支架板材的厚度选择经过承重校核，在额定承重范围内不会出现支架变形、安装板弯折的问题，轮体与支架之间的间隙控制合理，不会因为杂物卡入导致轮体锁死，同时固定支架的结构没有多余的转向连接部件，整体结构可靠性比同规格万向脚轮更高，维护成本更低，不需要定期检查转向轴承的润滑情况，仅需要清理轮面缠绕的杂物即可保证正常使用。

　　从安装边界来看，该款脚轮安装完成后，突出安装立面的尺寸经过优化，不会因为脚轮突出过多导致设备通行时刮碰周边物件，轮体的转动半径完全处于支架轮廓范围内，侧面没有突出的结构，在设备并排摆放、靠近墙面放置时，不会出现轮体刮蹭墙面或相邻设备的问题。在实际选型搭配时，这类固定脚轮通常布置在设备行进方向的后端，前端搭配同规格的万向脚轮，推行时可以通过前端万向轮调整方向，后端固定轮保证行进轨迹的直线度，避免推行过程中出现方向跑偏、需要频繁修正方向的问题，尤其适合长距离直线转运的工装场景，相比全万向轮的配置，定向加万向的组合推行更省力，方向控制更精准。结构建模过程中，对安装板的折弯圆角、轮轴的配合间隙、支架与轮体的安全距离都做了细节处理，折弯处的圆角避免了应力集中问题，长期承重使用不会出现折弯处开裂的情况，轮轴的配合公差兼顾了转动灵活性与结构紧固性，不会因为间隙过大导致轮体晃动，也不会因为间隙过小导致转动阻力过大。
