标准尺寸KP08带座轴承座结构设计

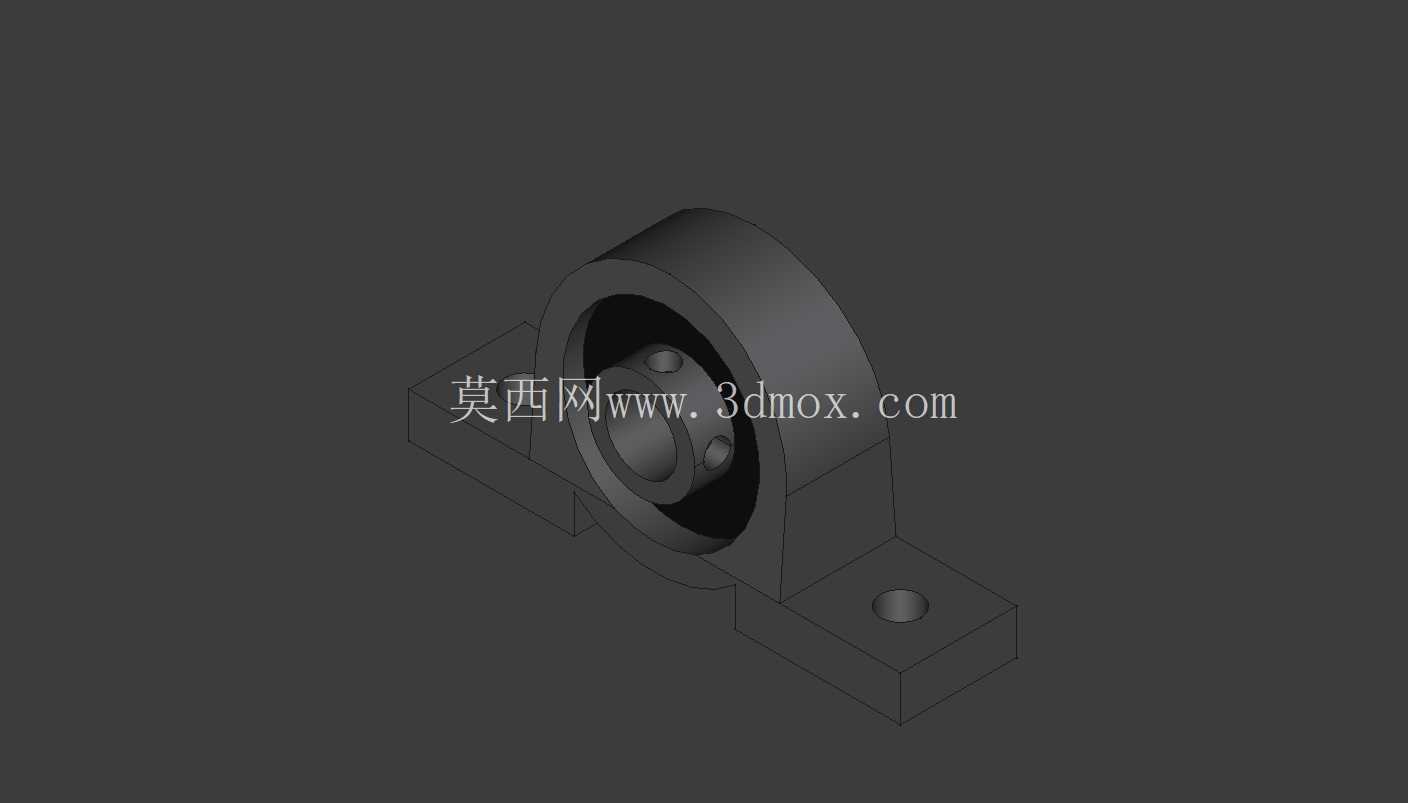

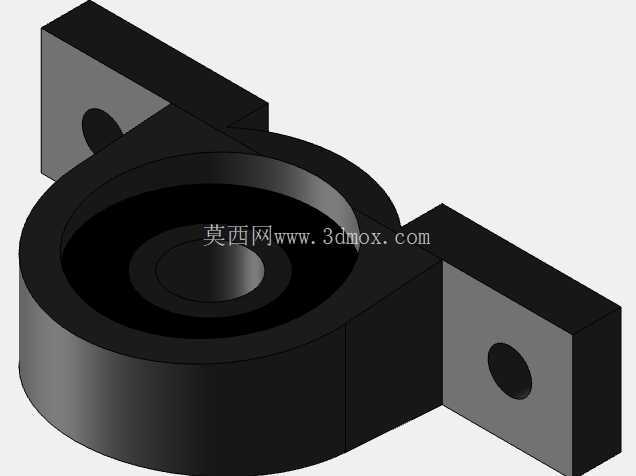

　　在轻工输送线、小型食品加工设备、桌面级自动化工装这类对传动部件安装精度有基础要求，但负载等级不高的场景里，带座外球面轴承的安装支座是非常常见的支撑部件，KP08系列的带座轴承座因为安装孔位规整、适配轴承通用性强，一直是小负载传动点位的首选支撑件。做这个结构的三维建模时，最先要锚定的是轴承安装腔的同轴度公差，因为带座轴承的外圈是和支座内腔过盈配合的，一旦内腔圆柱度偏差超过0.02mm，轴承压装后就会出现内圈卡滞，转动时带动轴系产生径向跳动，长期运行会加剧轴承滚珠的磨损，直接缩短支撑点位的维护周期。

　　从实际安装边界来看，这类立式带座轴承座的两个安装孔是对称分布在底座两侧的，建模时要严格对应通用KP08规格的安装孔中心距，不能随意调整孔位间距，否则现场替换旧件时会出现孔位对不上，需要重新在设备机架上钻孔的问题，很多现场运维人员替换这类支撑件时最在意的就是安装孔位的互换性，毕竟停机重新加工安装面的时间成本远高于配件本身的成本。底座的厚度设计也有讲究，太薄的话螺栓锁紧时底座会产生微变形，导致轴承腔出现椭圆度偏差，太厚又会不必要地增加整体重量，抬升配件的材料成本，这个结构的底座厚度是按照常规8.8级M6安装螺栓的锁紧力矩来匹配的，锁紧后底座变形量控制在0.01mm以内，不会影响轴承的正常转动。

　　轴承腔的深度设计要匹配对应型号外球面轴承的外圈宽度，保证轴承压装到位后端面和支座端面齐平，不会出现轴承凸出或者凹陷的情况，要是轴承凸出过多，端盖或者密封件安装时就会压到轴承外圈，导致转动阻力增大；要是凹陷过多，轴承的轴向定位就不可靠，轴系受轴向力时会出现轴承窜动的问题。支座的立臂和底座之间做了过渡圆角，这个细节不能省略，直角连接的位置在铸造或者注塑加工时会出现应力集中，长期受径向负载时容易从连接位置开裂，过渡圆角的半径按照壁厚的0.3倍来设置，既不会增加过多的材料用量，又能有效分散连接位置的应力，提升支座的整体抗负载能力。

　　从功能特性来说，这类带座轴承座的核心作用就是给旋转轴提供稳定的径向支撑，同时承受一定程度的轴向窜动力，KP08规格适配的轴径是8mm，通常用在小型传送带的辊筒支撑、小型电机的输出轴辅助支撑、3D打印机的传动辊支撑这类场景里，这类场景的共同特点是转速不高，一般在每分钟几百转的区间，径向负载大多在几十公斤以内，不需要重型的铸钢轴承座，用压铸锌合金或者工程塑料材质的KP08轴承座就完全能满足使用需求，同时配件重量轻，安装拆卸都很方便。

　　建模时还要注意安装孔的沉头设计，常规的内六角螺栓安装需要预留对应的沉头深度，保证螺栓锁紧后头部不会凸出底座底面，否则支座安装到机架平面时会出现底部悬空，锁紧螺栓后整个支座倾斜，直接导致轴系的同轴度偏差。轴承腔的入口位置做了微小的导入倒角，方便现场安装时压入轴承，不会因为边缘的毛刺刮伤轴承外圈的配合面，影响过盈配合的可靠性。整个结构的外形没有多余的冗余设计，所有的尺寸都是按照实际安装和使用的需求来设定的，没有为了外观增加不必要的曲面结构，不管是开模铸造还是直接3D打印打样，都能很方便地加工出来，不需要额外的复杂工装。

　　很多新手工程师在做这类小支撑件的建模时，容易忽略安装面的平面度要求，其实底座的安装底面是整个支座的定位基准，这个面的平面度要控制在0.02mm以内，要是平面度太差，螺栓锁紧后支座会随着安装面的平整度产生变形，直接影响轴承腔的圆度，所以建模时这个面是作为整个零件的基准面来搭建其他特征的，所有的尺寸公差都是以这个面为基准来标注的，保证加工出来的零件安装后不会出现基准偏移的问题。另外立臂上的轴承腔中心到底座安装面的中心高尺寸是核心安装尺寸，这个尺寸直接决定了轴系的安装高度，一旦中心高偏差超过0.1mm，平行布置的两根轴就会出现高度差，传动带或者链条就会出现偏磨，严重时还会出现传动件脱落的问题，所以这个尺寸在建模时是严格按照KP08的标准中心高来设定的，完全满足通用替换的尺寸要求。
