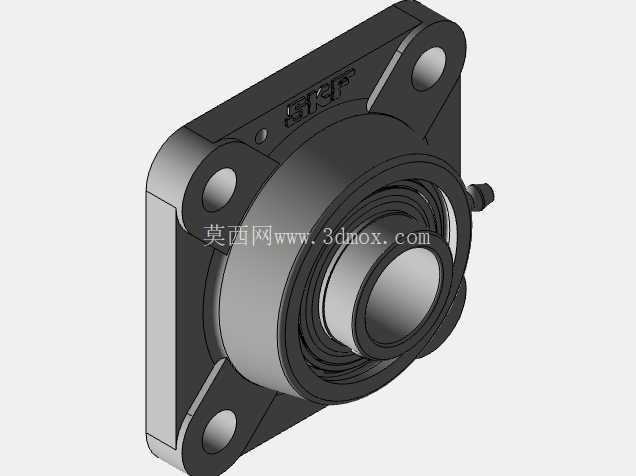

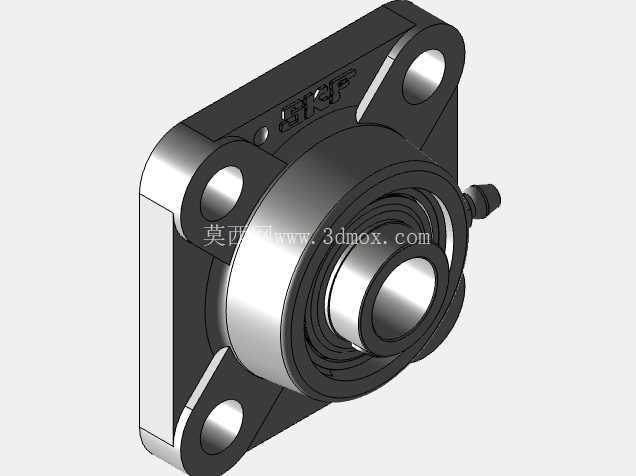

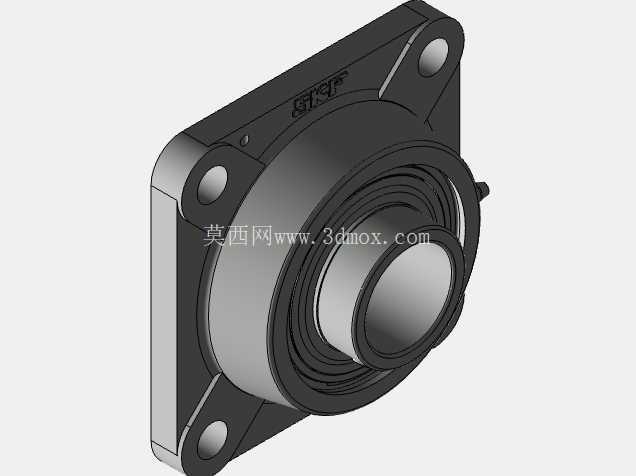

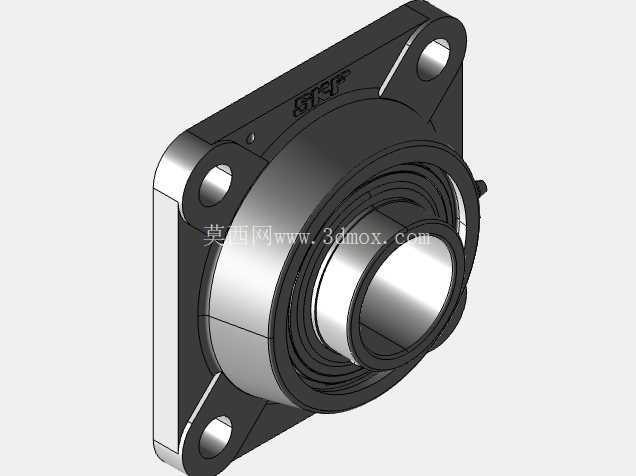

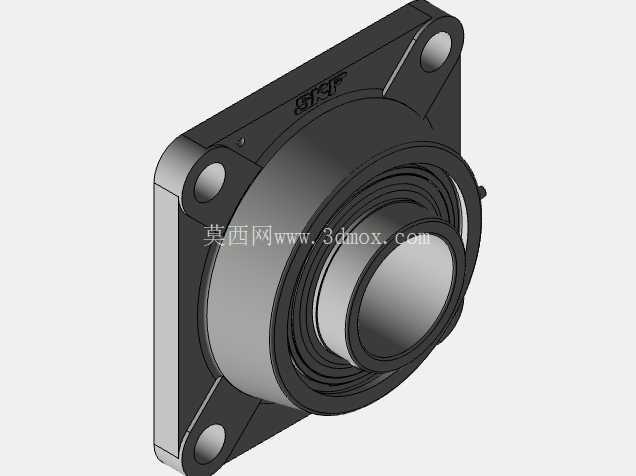

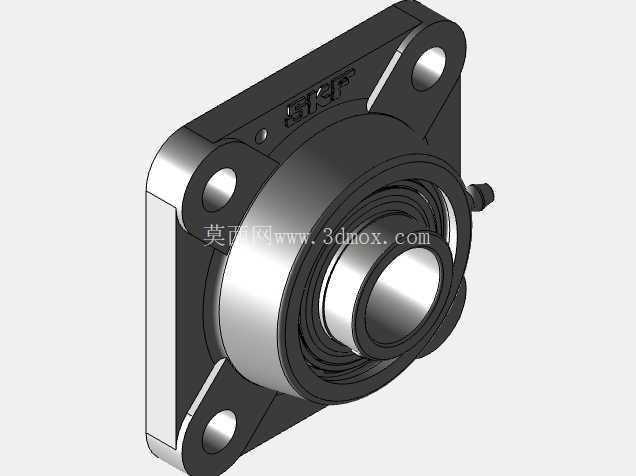

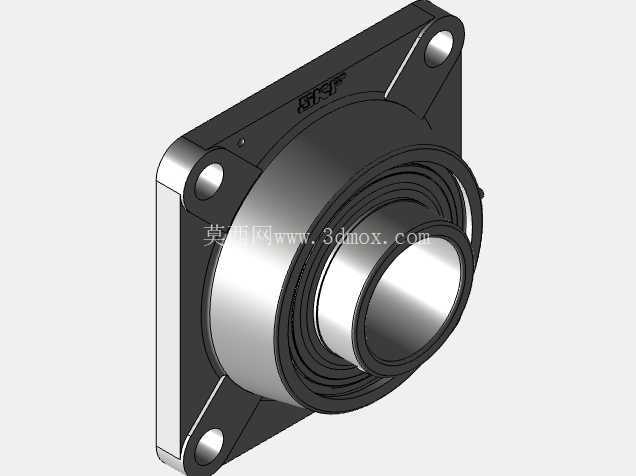

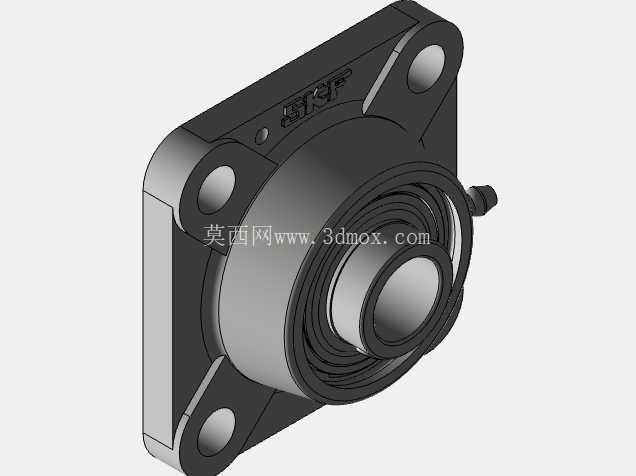

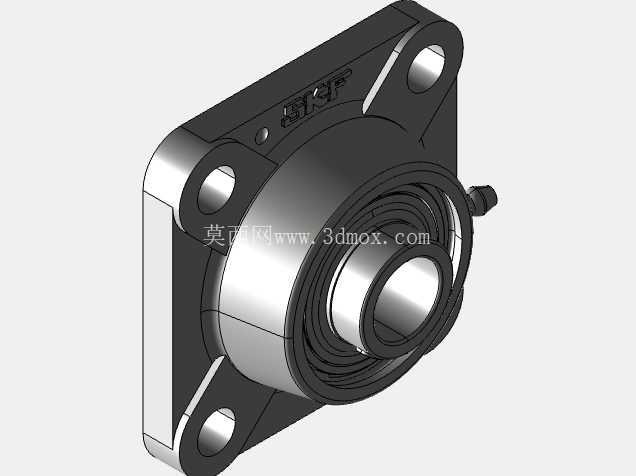

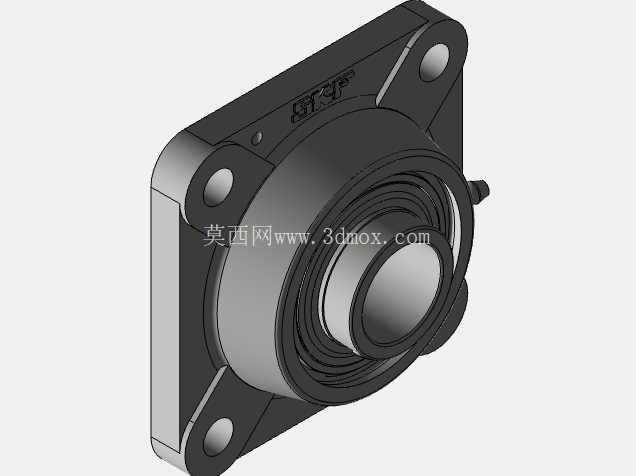

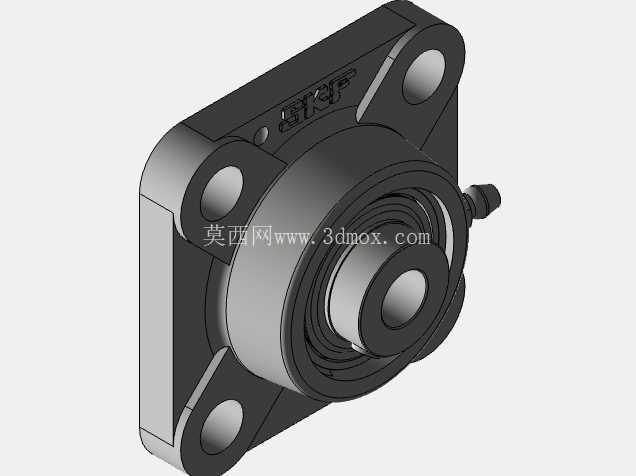

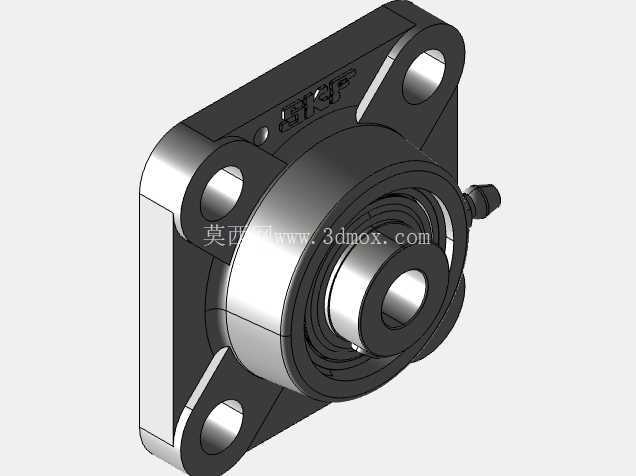

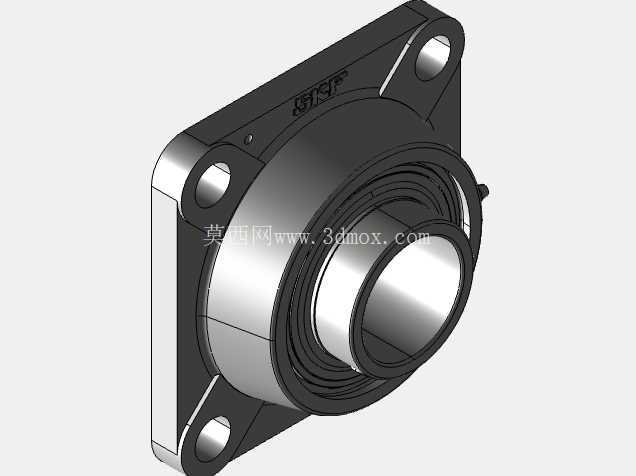

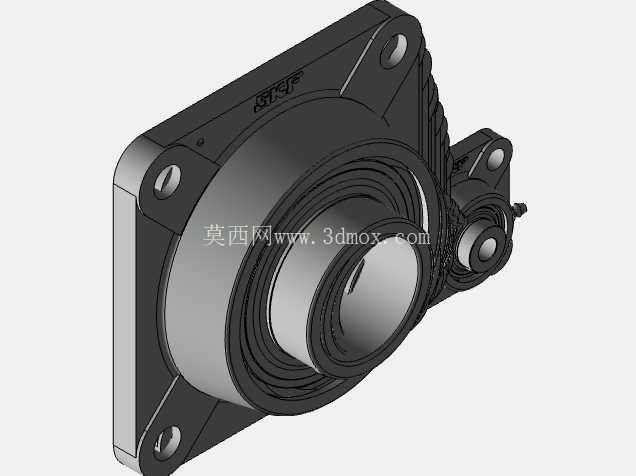

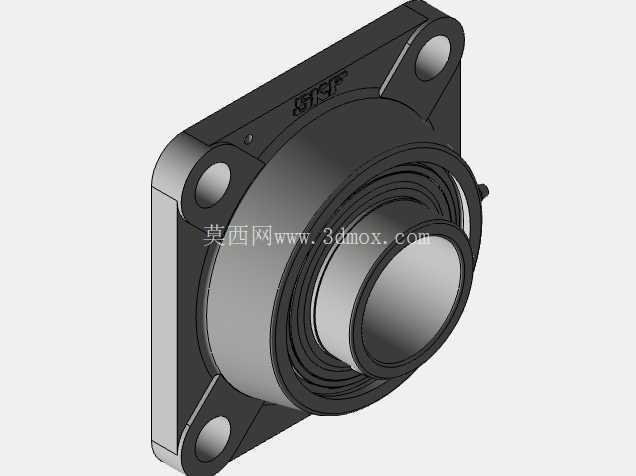

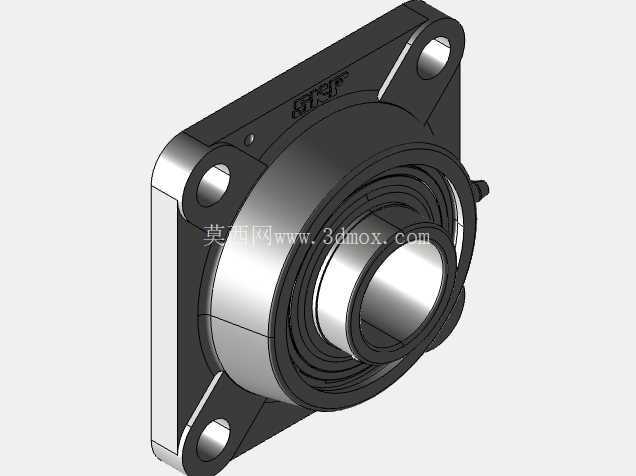

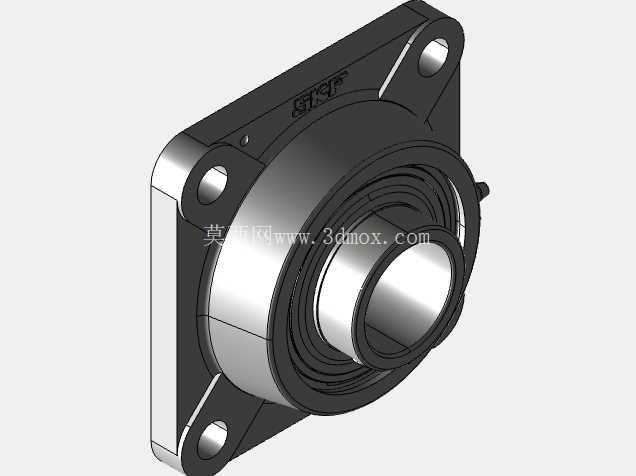

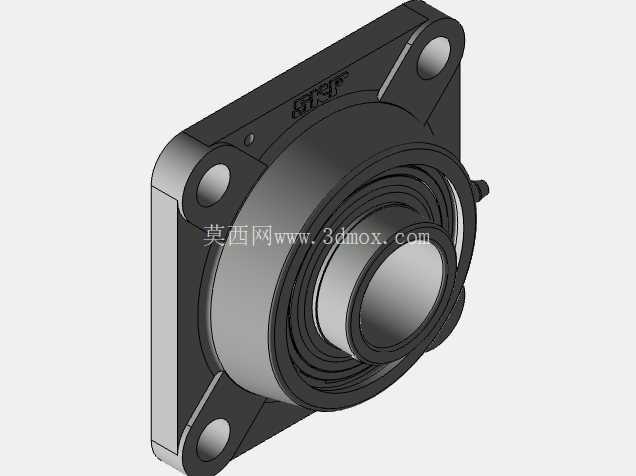

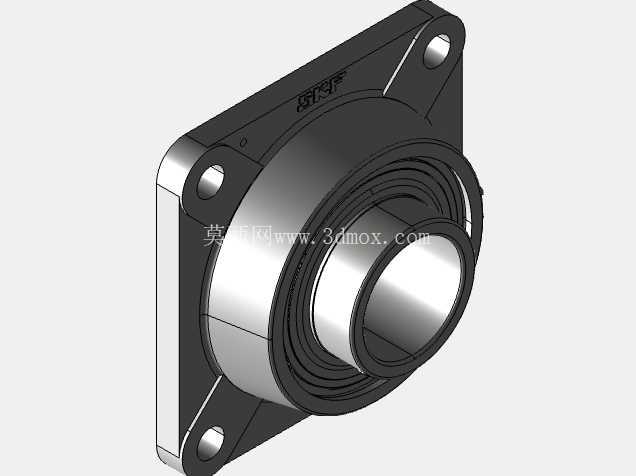

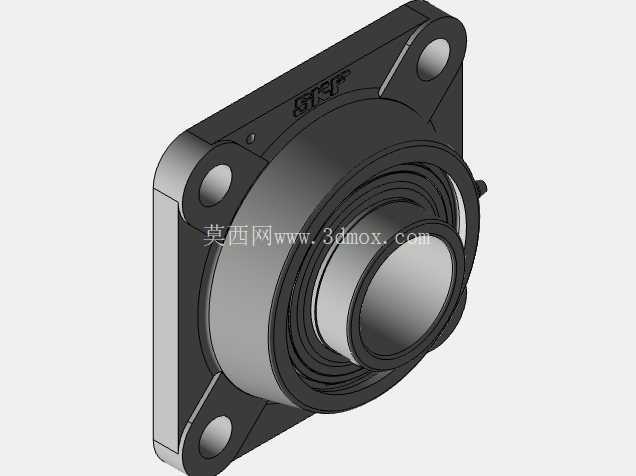

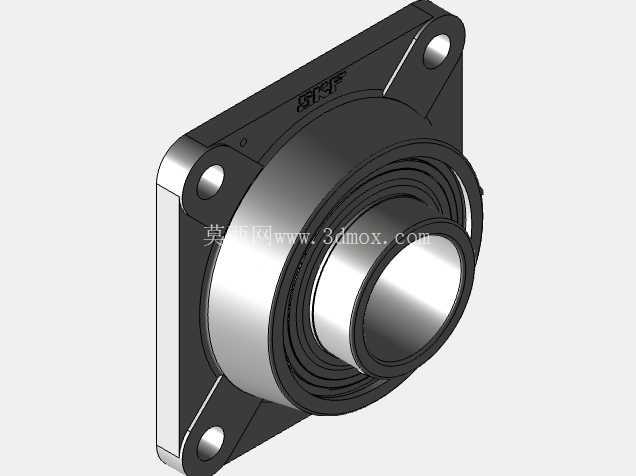

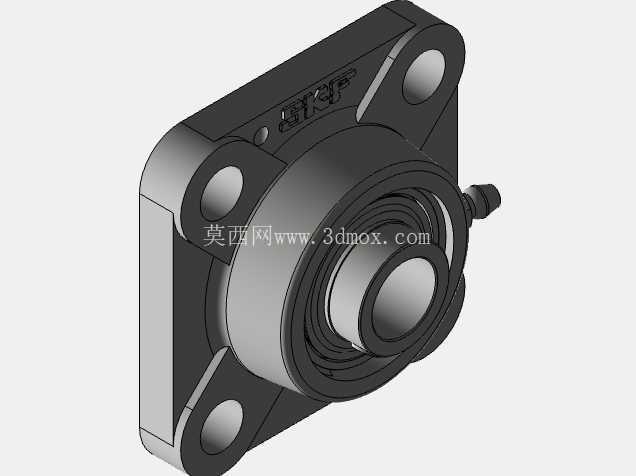

SKF FY系列方形法兰带座轴承组件

　　在各类工业传动、输送、加工设备的旋转支撑场景中，带座轴承是承担径向载荷、兼顾少量轴向载荷，同时简化安装定位流程的核心基础部件，SKF FY系列方形法兰带座轴承，正是针对设备侧壁安装、机架面板安装场景开发的标准化支撑组件。这类带座轴承的核心应用场景覆盖轻工输送线辊筒支撑、小型风机转轴定位、食品包装设备传动辊固定、农业机械旋转部件支撑、普通机床辅助传动机构安装等场景，尤其适合安装基准为平面板材、无法采用立式座下沉安装的工况，方形法兰的四个安装孔可直接通过螺栓锁紧在安装面板上，无需额外加工轴承座安装沉孔，大幅降低安装面的加工难度与装配工时。

　　从功能特性来看，该系列轴承采用外球面球轴承与方形铸造轴承座的组合结构，轴承外圈与轴承座内孔为球面配合，具备自动调心能力，可补偿安装过程中转轴与安装面之间的角度偏差，避免因安装同轴度误差导致的轴承早期磨损、转轴卡滞问题；轴承内置的密封结构可阻挡外界粉尘、切削液、水汽进入轴承内部滚道，适配多粉尘、有少量喷淋的工业作业环境，延长部件的维护周期。设计层面，该系列轴承的轴承座采用方形法兰结构，四个安装孔对称分布在法兰四角，安装时受力均匀，相比菱形法兰座在承受径向冲击载荷时具备更好的结构刚性，不易出现安装座变形、螺栓松动的问题；轴承内圈采用顶丝锁紧结构，可直接与光轴配合锁紧，无需额外加工轴肩、键槽，降低转轴的加工复杂度，同时方便后期维护时的拆卸更换。

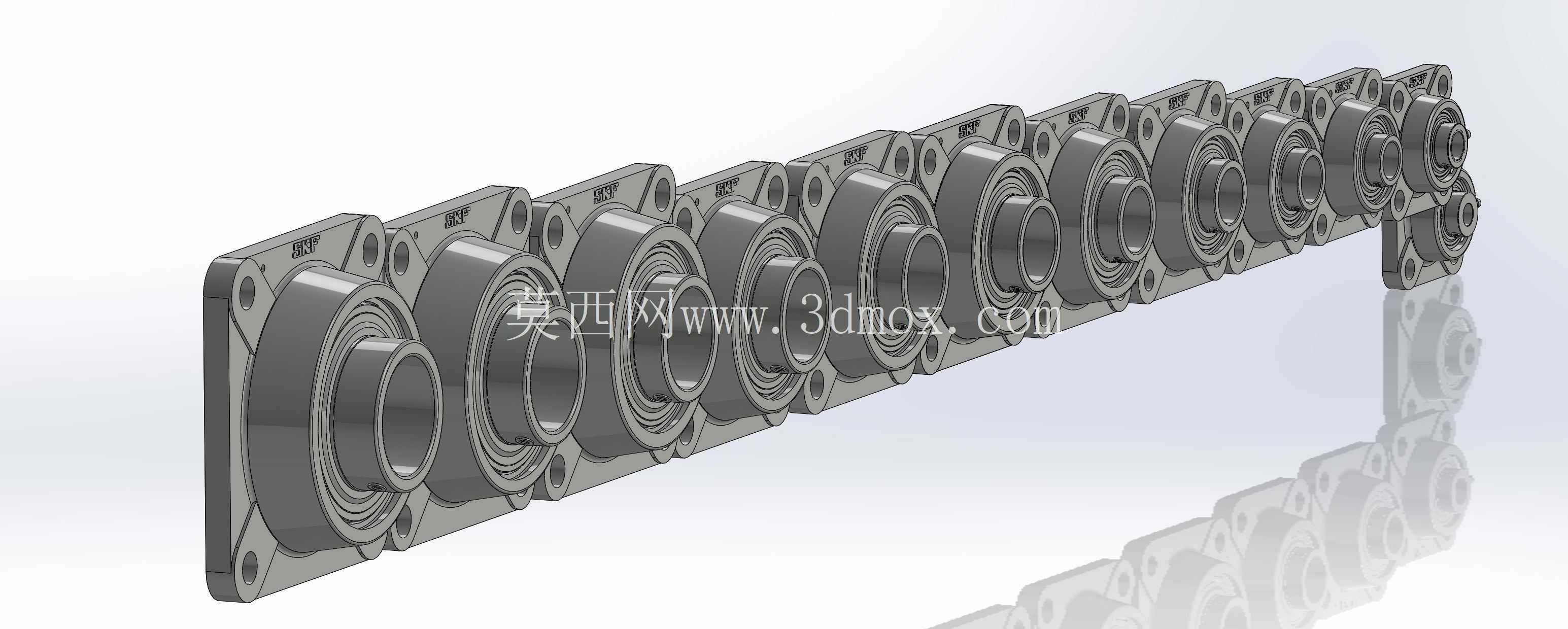

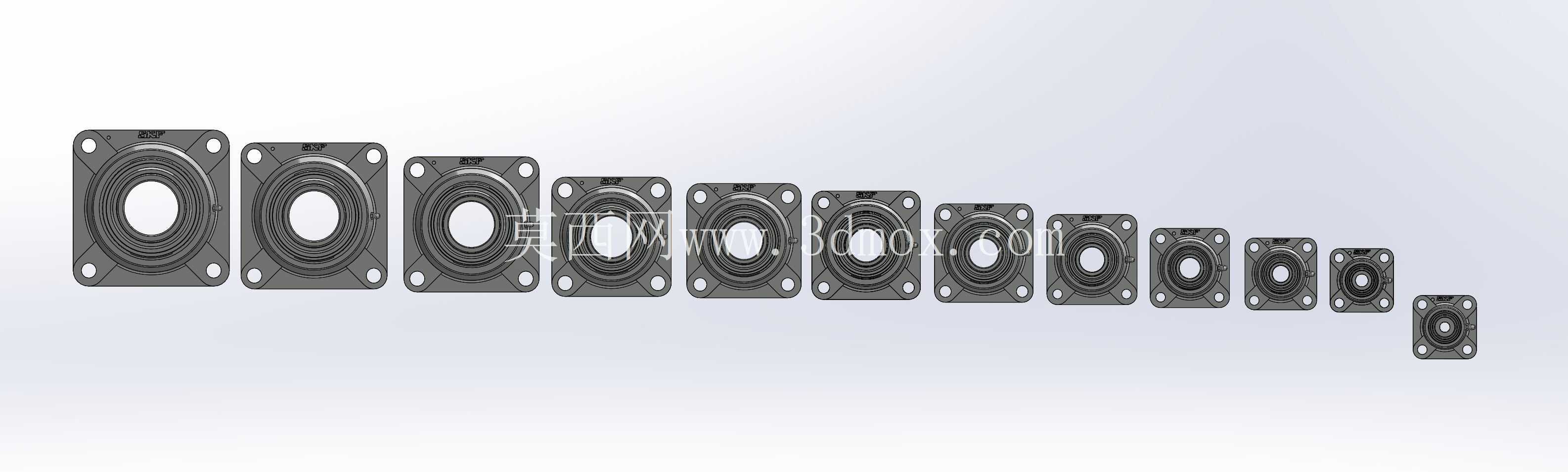

　　从尺寸与安装边界来看，该系列覆盖轴径从12mm到65mm的常用规格，不同规格对应的法兰边长、安装孔中心距、轴承座总厚度、内圈伸出长度均遵循标准化尺寸序列，选型时可根据转轴直径、安装面可用空间、额定载荷需求直接匹配对应规格；安装时需注意安装面的平面度公差控制在0.1mm以内，四个安装螺栓需采用对角锁紧方式逐步拧紧，避免单侧受力导致法兰座变形，轴承内圈顶丝的锁紧扭矩需对应轴径大小匹配，扭矩过大易导致内圈变形抱死转轴，扭矩过小则会出现转轴与内圈打滑磨损的问题。

　　在实际设备改造与设计选型过程中，这类方形法兰带座轴承常用来替代原有一体式轴承孔结构，当原有设备机架上的轴承安装孔出现磨损、无法继续配合轴承使用时，可直接在原有安装面加工对应螺栓孔，加装该系列带座轴承完成修复，无需对整个机架进行更换，大幅降低设备维修成本；在新设备设计时，采用标准化的带座轴承组件可减少非标轴承座的设计、加工工作量，缩短设备研发周期，同时标准化部件的备件采购渠道成熟，后期维护更换的成本更低、响应速度更快。需要注意的是，该系列轴承适配的转轴转速需在轴承额定转速范围内，当应用在高速传动场景时，需额外校核轴承的极限转速与动载荷，避免超工况使用导致轴承提前失效；在有强腐蚀介质的环境中使用时，需选配带不锈钢材质轴承座与密封件的特殊版本，普通铸铁座版本无法长期耐受酸碱腐蚀。
