在低压电控回路的设计选型中,这类三引脚翘板开关是小功率设备通断控制的常用元件,常见于小型仪器仪表、桌面型工控设备、家用小电器、测试治具的面板操作区域,承担回路电源通断、功能档位切换的作用,相比同规格的钮子开关,翘板结构的操作面更大,按压行程更短,日常操作的手感反馈清晰,误触概率更低,面板安装后的视觉整体性也更好。

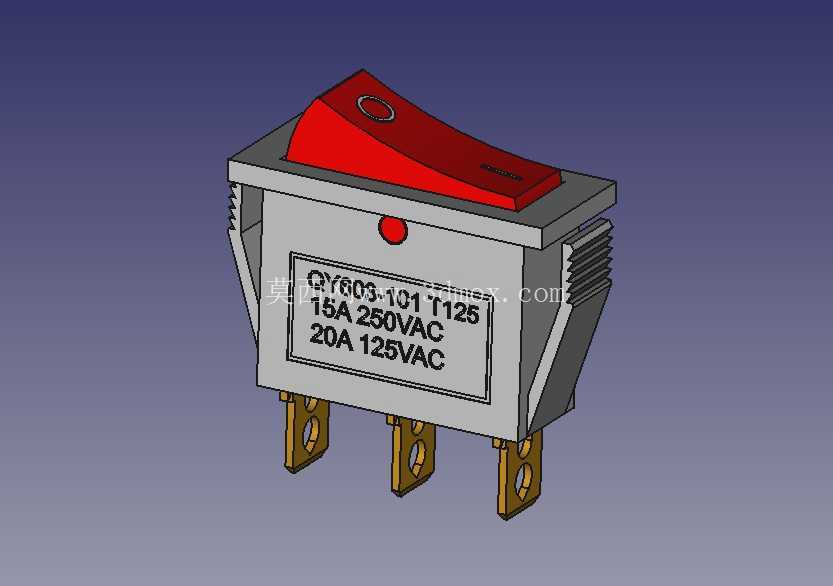

从功能特性来看,这款开关为SPDT单刀双掷结构,三个引脚分别对应公共端、常闭端、常开端,既可以实现单回路的通断控制,也能完成两路负载的切换控制,额定负载参数适配常规低压交流场景,15A的250VAC通断能力、20A的125VAC通断能力,足以覆盖大部分桌面设备、小型机电装置的供电控制需求,不需要额外搭配中间继电器就能直接驱动小功率负载,能简化整机的回路布线结构,减少电控部分的元件占用空间。

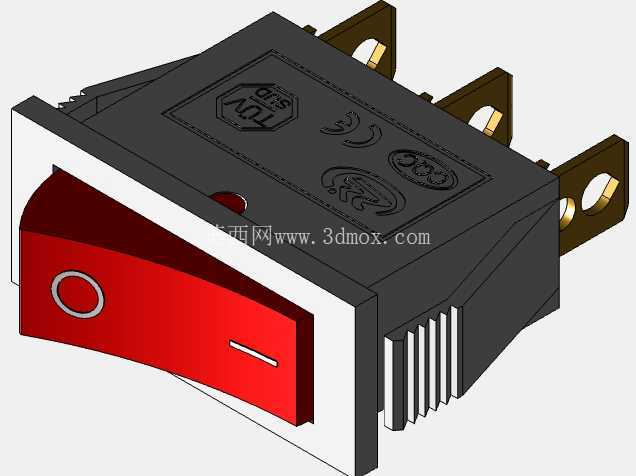

设计这款开关的三维模型时,首先要优先保证安装边界的准确性,开关本体的外形尺寸为13.5x31mm,对应的面板开孔尺寸为10.5x29.5mm,建模时需要严格控制卡爪的弹性形变余量,确保开关卡入面板后不会出现松脱、晃动的问题,同时要预留0.1mm左右的安装公差,避免面板开孔加工出现轻微误差时无法装配。开关的操作翘板部分做了凹陷式的标识设计,一侧标注O标识对应断开档位,一侧标注I标识对应接通档位,翘板表面做了细微的防滑纹理,按压时不会打滑,翘板与本体之间的缝隙控制在0.2mm以内,既保证翘板摆动时不会卡滞,也能避免日常使用中的灰尘、细小杂物进入开关内部影响触点寿命。开关背部的三个插片引脚采用标准的6.3mm快插端子尺寸,建模时严格匹配通用接插件的公差要求,确保常规的冷压插簧可以直接插接,不需要额外调整接线端子的尺寸,引脚的排布间距做了防呆设计,不同引脚之间的电气间隙满足低压电器的安全规范,避免接线时出现短接风险。

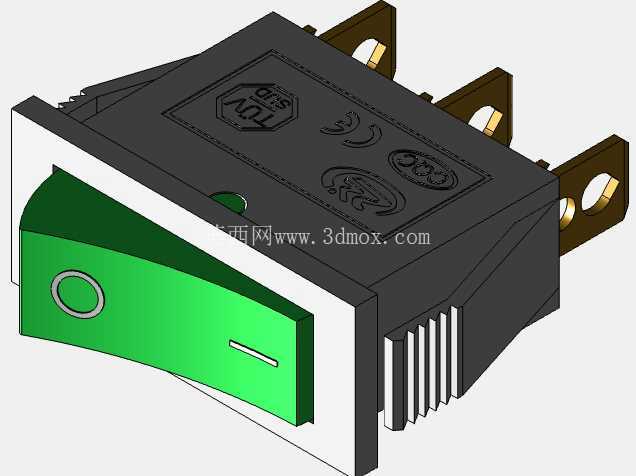

开关本体的侧面设计了多道散热筋结构,一方面可以增加开关本体的结构强度,避免面板安装按压时出现壳体变形,另一方面在开关带载工作时,触点产生的热量可以通过散热筋更快散发到空气中,提升长时间工作的稳定性。开关的外壳采用阻燃尼龙材质的设计逻辑,建模时壳体的壁厚均匀控制在1.2mm,既保证足够的结构强度,也不会因为壁厚过大导致成型时出现缩痕、翘曲等工艺问题。翘板部分提供了红、绿、橙、蓝多种颜色选项,建模时将翘板作为独立零件拆分,方便整机设计时根据设备的外观配色需求快速替换不同颜色的翘板零件,不需要调整整体装配结构。
在实际的设备结构设计中,这类开关的安装位置通常会布置在面板操作区的醒目位置,建模时除了保证开关本身的尺寸准确,还要预留接线的操作空间,开关背部引脚距离设备内部的其他结构件至少要保留10mm以上的空间,方便接线操作,同时要避免引脚与内部的金属结构件直接接触,做好绝缘防护的空间预留。开关的操作力设计在1.5N-2N之间,按压时的反馈清晰,不会因为操作力过轻导致误碰触发,也不会因为操作力过重导致操作手感生涩,翘板的摆动角度控制在30度左右,档位切换的到位感明确,使用者不需要观察开关状态,仅凭手感就能判断是否切换到目标档位。
针对不同的应用场景,这款开关还可以搭配带指示灯的版本,建模时在翘板的对应位置预留了指示灯的透光孔位,不需要修改壳体的主体结构就能拓展带灯功能,方便用户在光线较差的环境下快速识别开关的通断状态。开关的触点部分采用银合金材质的设计逻辑,建模时预留了触点的安装位置,保证触点的接触压力足够,通断时的电弧可以快速熄灭,提升开关的电气使用寿命,在额定负载下的通断次数可以满足常规设备的全生命周期使用需求,不需要频繁更换开关元件。
- 全部评论(0)
- 模板大小: 11.8 MB
- 售价:5金币
- 下载次数: 248
- 系统要求: STEP / IGES,FreeCAD,Rendering
- 软件分类: 通用五金配件
