KAN-28自锁式手电筒用按钮开关结构

　　日常接触的小型便携照明设备里，这类自锁式按钮开关是控制回路通断的核心部件，很多人拆解过老式手电筒，尾部按动的结构里就藏着这类元件的身影，它不需要持续施加按压力度就能维持通断状态，第一次按下接通回路点亮光源，第二次按下断开回路切断供电，刚好匹配便携照明设备单手操作的使用需求，除了手电筒之外，小型手持检测设备、便携数码配件、低压直流小电器里也常能见到这类开关的应用，因为结构简单、成本可控、可靠性足够，在低压小电流的控制场景里普及率很高。

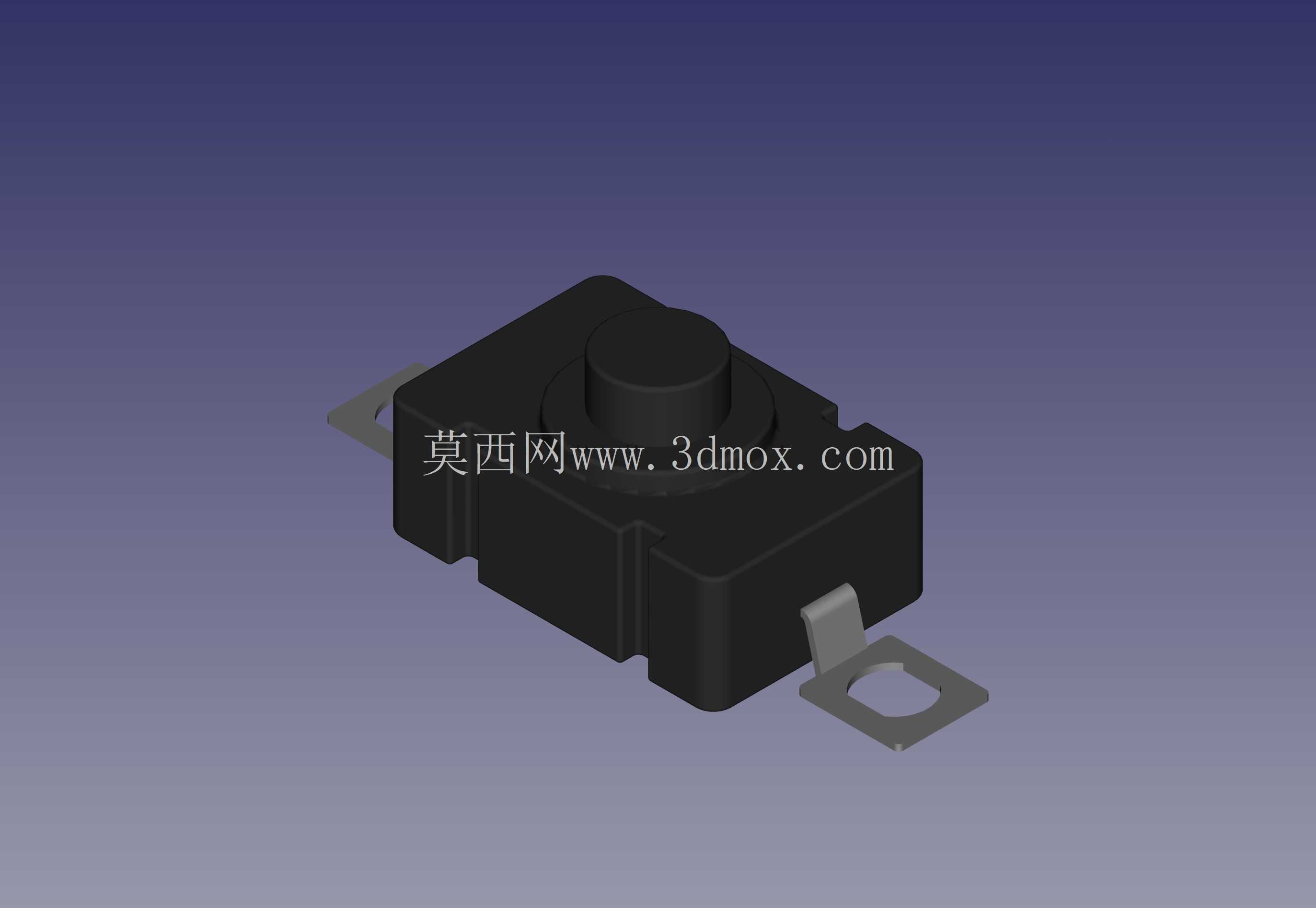

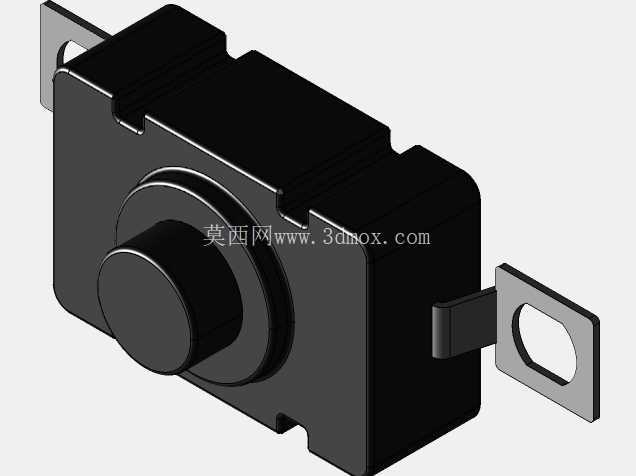

　　从结构设计的角度看，这款开关采用了带安装固定耳的基座设计，主体是方形的绝缘壳体，顶部突出圆形的操作按键，两个带安装孔的金属固定耳从壳体两侧延伸出来，安装时不需要额外设计复杂的卡扣结构，直接通过两个固定耳的孔位用螺丝或者热熔柱就能把开关固定在设备壳体内部，安装边界的容错率比较高，固定耳的开孔尺寸适配常见的M2以下小规格紧固件，不会占用太多设备内部的装配空间。壳体本身采用绝缘耐温的工程塑料材质，能隔绝内部导电部件和外部设备壳体的接触，避免低压回路出现短路风险，操作按键的顶面做了微凸的弧面处理，手指按动的时候触感清晰，不会出现打滑的情况，按键的行程设计在1.5-2mm区间，按动的反馈力度适中，既不会因为力度太轻出现误触发，也不会因为按动太硬影响单手操作的手感。

　　内部的通断结构采用经典的推推式自锁机构，依靠内部的弹簧和卡位滑爪实现状态锁定，动触点和静触点采用导电性能良好的金属弹片制作，接触电阻小，能适配直流3V到12V区间的小电流供电场景，完全满足手电筒这类便携设备的载流需求，不会因为触点接触不良出现光源闪烁的问题。设计这类开关三维模型的时候，首先要确认操作按键的突出高度，要保证按键突出设备外壳的高度在1-1.5mm左右，既方便手指按压，又不会因为突出太多放在口袋里被挤压误触发；其次要核对两个固定耳的孔位中心距，要和设备壳体上的安装柱位置完全匹配，避免装配的时候出现孔位错位无法固定的问题；还要注意壳体底部和设备内部电路板或者电池仓的间隙，预留出引脚焊接或者导线连接的空间，不能出现装配干涉。

　　实际选型应用的时候，要注意这类开关的载流上限，不能用在大电流的供电回路里，避免触点过热烧蚀缩短使用寿命，安装的时候不要过度挤压开关壳体，不然会导致内部的自锁机构卡滞，出现按动无法复位或者无法锁定的故障。建模过程中要重点还原内部自锁机构的配合间隙，滑爪和卡位槽的配合公差要控制在0.1mm以内，不然会出现动作卡顿的问题，金属固定耳的折弯角度要准确，保证安装的时候固定耳能完全贴合设备的安装面，不会出现翘边导致固定不牢的情况。按键和壳体之间的配合间隙也要控制合理，间隙太小容易进灰卡滞，间隙太大会出现按键晃动影响操作手感，通常这个间隙控制在0.05-0.1mm区间是比较合适的，既能保证按键活动顺畅，又不会有明显的松垮感。

　　这类小型开关虽然结构看起来简单，但是细节设计直接影响使用体验，很多廉价的同类产品就是因为自锁机构的卡位角度设计不合理，用一段时间就会出现按动锁不住或者按下去弹不起来的问题，建模的时候要反复模拟按动过程中滑爪的运动轨迹，确认每个位置的卡位和解锁动作都顺畅无卡滞，金属弹片的弹力要和复位弹簧的弹力匹配，保证触点接触的时候有足够的压力，不会因为震动出现接触断开的情况。对于结构设计从业者来说，这类小型标准件的模型还原重点不在外形的相似度，而在装配尺寸的准确性，因为这类零件通常是直接采购的标准件，建模的核心目的是给整机装配提供准确的安装边界，避免后续开模或者装配的时候出现干涉问题，所以固定耳的位置尺寸、按键的行程范围、引脚的位置尺寸都是建模的时候需要重点保证精度的部分，外形的倒角、纹理这些细节只要不影响装配可以适当简化，但是安装相关的配合尺寸必须和实物完全一致，才能保证后续整机设计的准确性。
