符合DIN125公制标准平垫圈结构设计

　　在各类机械装配场景中，平垫圈是看似不起眼却直接影响连接可靠性的基础零件，小到消费电子内部的螺丝紧固，大到重型工程机械的结构件连接，都能见到这类零件的身影。这套公制平垫圈严格遵循DIN125标准设计，覆盖常用公制螺纹规格的适配尺寸，能够满足不同载荷等级、不同安装空间下的紧固配套需求。

　　从实际装配的功能逻辑来看，平垫圈的核心作用首先是分散紧固件对被连接件表面的压应力，当螺栓或螺母拧紧时，螺纹副的轴向预紧力会集中作用在被连接件的接触环面上，若被连接件材质为铝合金、工程塑料等强度较低的材料，或是被连接件表面为涂装、阳极氧化等处理层，直接拧紧很容易造成接触面压溃、涂层破损，加装对应规格的平垫圈后，接触面积被放大数倍，单位面积的压应力被控制在材料许用范围之内，能有效避免连接部位的表面损伤与长期蠕变。其次，平垫圈能够填补被连接件表面的微小不平整，在钣金件、冲压件的连接场景中，零件表面难免存在轻微的平面度误差，平垫圈的两个平行端面可以在拧紧过程中补偿这种形位偏差，保证螺纹副的轴向受力均匀，避免因偏载导致的螺纹松动、螺杆弯曲等问题。此外，在需要频繁拆卸的维护部位，平垫圈还能减少反复拆装对被连接件表面的磨损，拆卸后仅需更换垫圈即可保证再次装配的可靠性，降低设备维护的成本。

　　设计这套平垫圈时，首先以DIN125标准的尺寸规范为核心依据，针对不同公称直径的螺纹规格，匹配对应的垫圈内径、外径与厚度参数，内径预留合理的装配间隙，既保证螺杆能够顺利穿过，又不会因间隙过大导致垫圈偏移、预紧力分布不均；外径尺寸根据对应螺纹的最大预紧载荷计算确定，保证在标准拧紧力矩下，垫圈的承压面能够覆盖足够的接触面积，同时不会因外径过大占用多余的安装空间；厚度参数则结合垫圈的材料强度设计，保证在额定预紧力下垫圈不会发生过度塑性变形，同时具备足够的刚度来传递支撑力。建模过程中严格控制垫圈两端面的平行度公差，以及内孔与外圆的同轴度公差，避免因形位误差导致装配后出现偏载问题；所有边缘都做了微小的倒角处理，既去除了加工过程中可能产生的毛刺，也避免安装时锋利边缘划伤操作人员或被连接件表面。

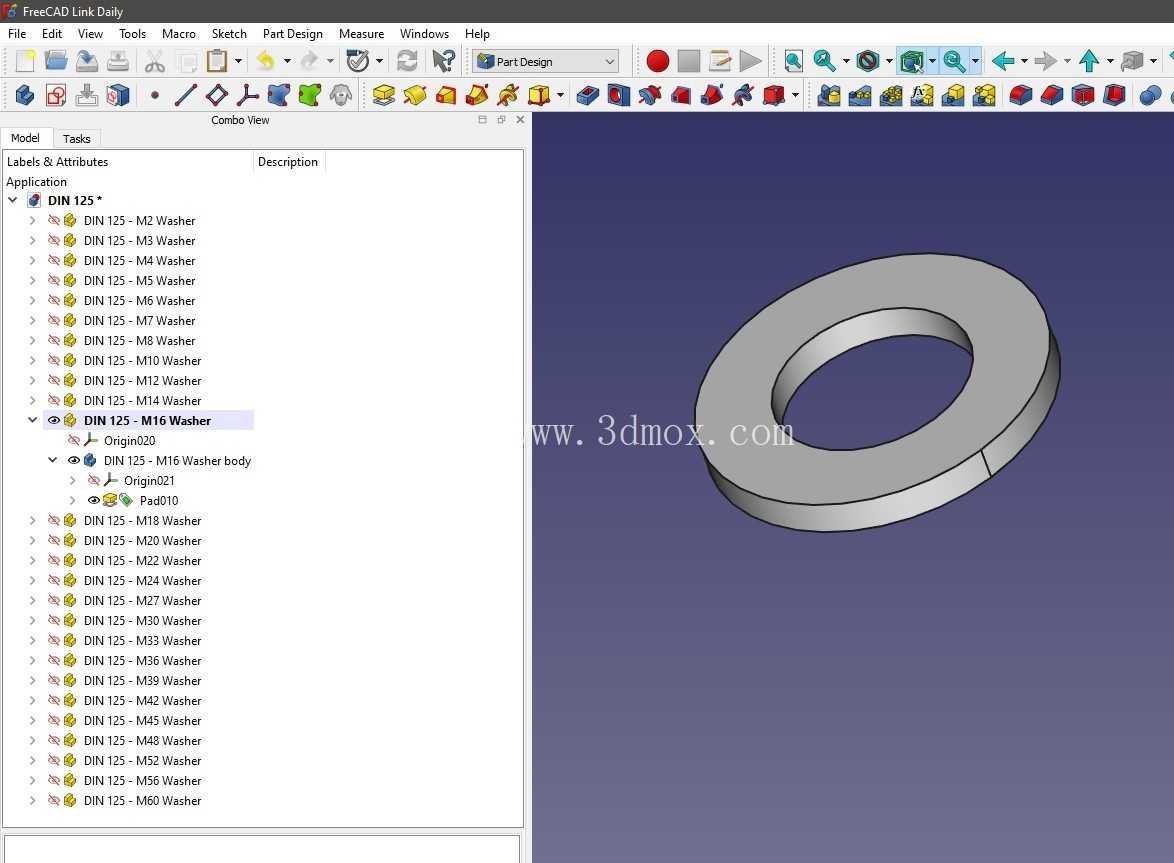

　　从安装边界来看，不同规格的垫圈对应不同的安装空间要求，在做结构设计选型时，需要根据所选螺纹规格匹配对应型号的垫圈，在安装孔位的设计上，孔位直径需略大于垫圈内径，同时小于垫圈外径，保证垫圈能够完全覆盖安装孔的边缘，避免拧紧时垫圈陷入孔内；相邻紧固件的中心距需要考虑垫圈外径尺寸，避免相邻垫圈发生干涉；在沉孔安装场景中，沉孔的直径需要大于所选垫圈的外径，沉孔深度需要大于垫圈厚度，保证拧紧后螺母或螺栓头能够完全沉入沉孔内，不会突出零件表面。这套模型的每个规格都单独做了参数化建模，在实际设计工作中可以直接调用对应规格的模型装入装配体，无需重复绘制垫圈结构，也可以根据特殊的载荷需求调整尺寸参数，快速生成非标准规格的垫圈模型，大幅提升结构设计的效率。

　　在不同的行业应用场景中，这类平垫圈的使用也有对应的细节要求，比如在有振动载荷的设备连接部位，平垫圈通常会和防松垫圈、螺纹胶配合使用，平垫圈负责提供稳定的承压面，防松结构负责避免螺纹副回转松动；在有密封要求的连接部位，平垫圈需要搭配密封垫片使用，注意平垫圈不能替代密封垫片的功能，仅作为承压支撑件使用；在导电连接场景中，需要选用表面无绝缘涂层的铜质或钢制平垫圈，保证连接部位的导电连续性，避免接触电阻过大导致的发热问题。
