树莓派4B专用四端口USB3.1扩展集线装置

　　做嵌入式机器人项目的结构设计同行应该都碰到过这类痛点：树莓派4B本身自带的USB端口数量有限，接了视觉传感器、运动控制模块、调试外设之后端口就不够用，普通市售USB集线器要么堆叠式安装占空间，要么没法和树莓派主板做刚性固定，移动作业场景里线材拉扯很容易出现接触不良，甚至会因为外接设备总电流过大拖垮主板供电。这款适配树莓派4B的四端口USB集线装置，就是专门针对这类嵌入式移动应用场景做的结构适配设计，核心解决树莓派外设扩展的安装固定、端口布局、供电承载三个核心问题。

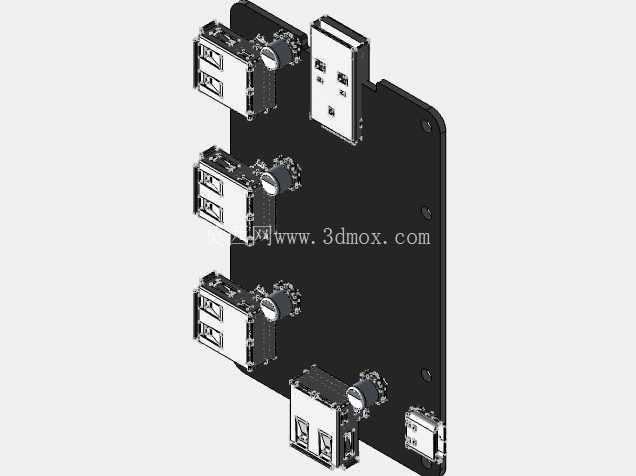

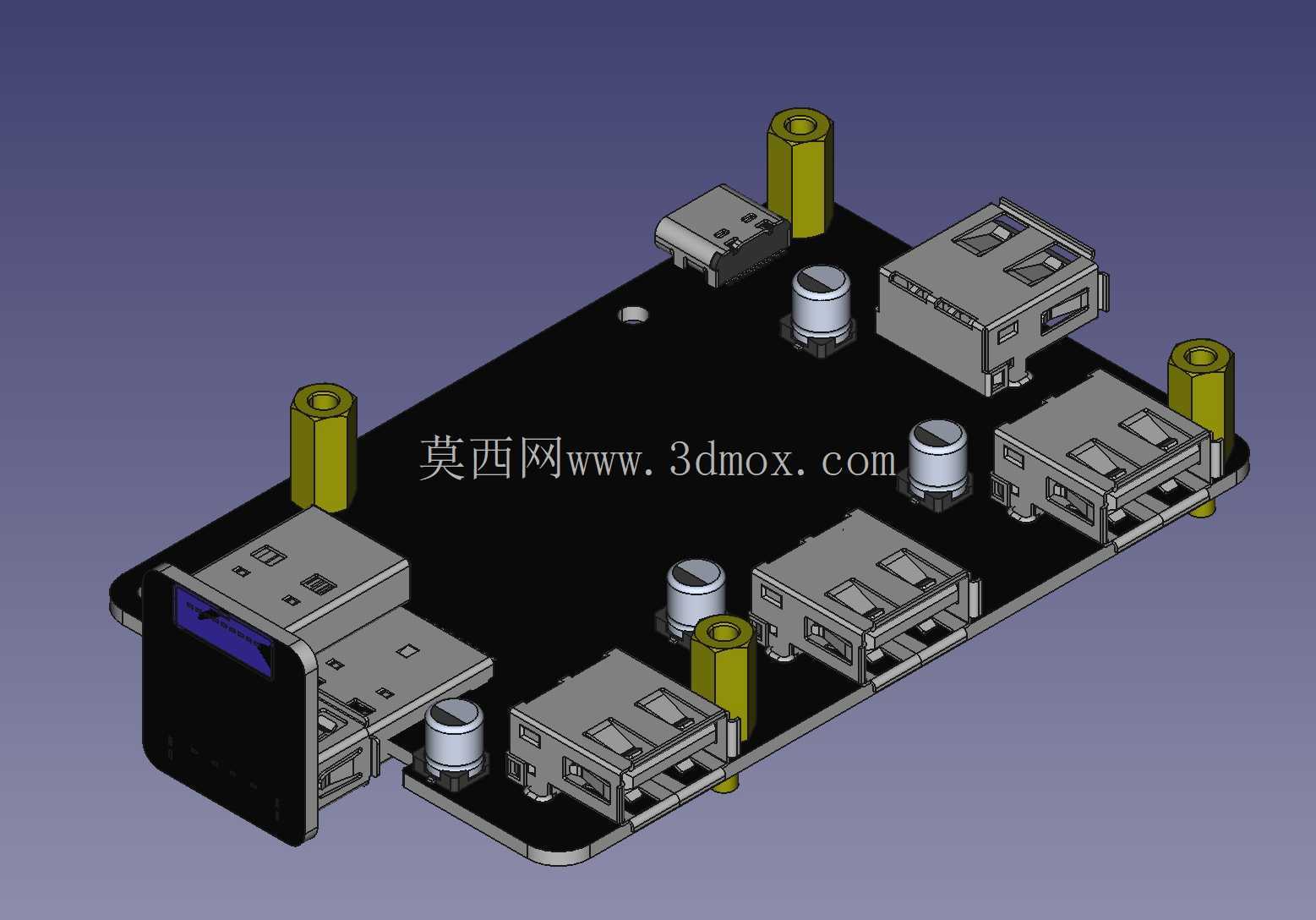

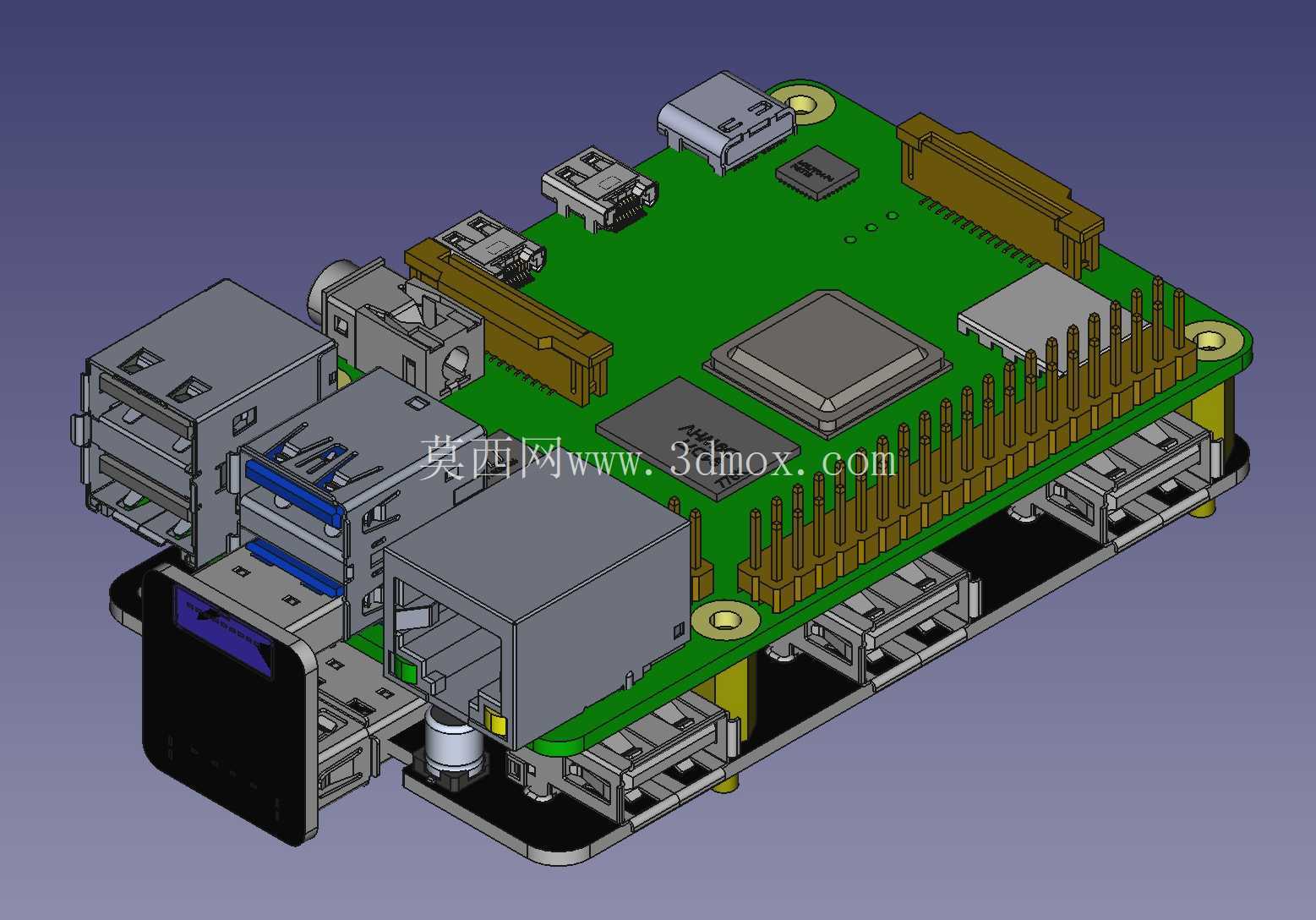

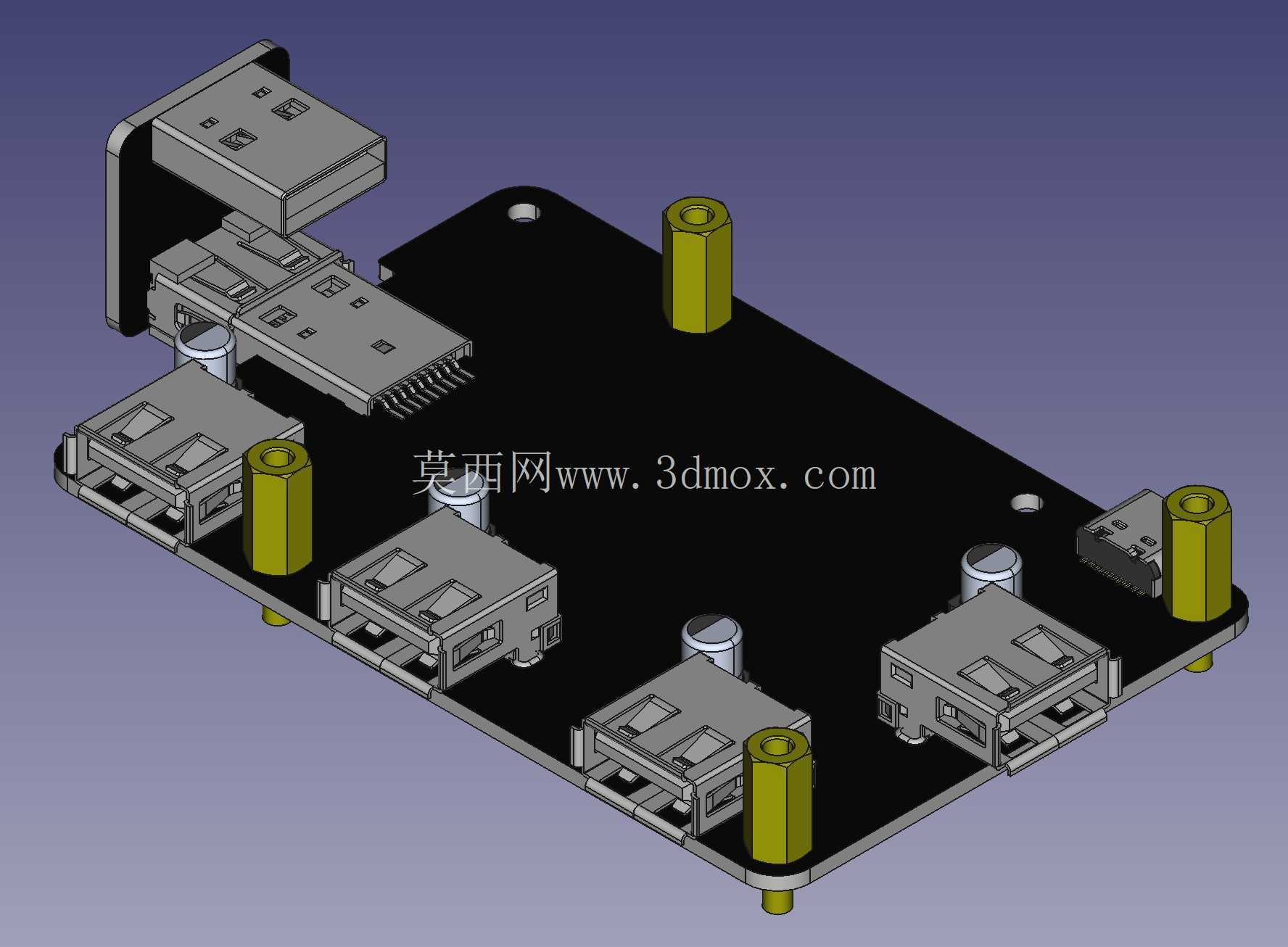

　　从实际使用场景来看，这类集线装置最常应用在小型轮式机器人、桌面级嵌入式实训平台、便携式数据采集终端这类以树莓派4B为主控的设备上，不需要额外做转接支架，直接通过配套的铜柱就能和树莓派主板层叠固定，整体安装后不会超出树莓派主板的外轮廓边界，不会和设备外壳、周边安装的其他功能模块产生干涉。结构设计上，整个集线装置采用PCB作为主体承载基板，四个USB-A母座沿基板长边平行排布，端口朝向和树莓派原生USB端口朝向保持一致，外接设备插拔时不需要调整线材走向，设备内部布线可以顺着同一方向梳理，避免线材杂乱遮挡其他板载元件。基板上预留的四个安装孔位，位置完全匹配树莓派4B的原生安装孔距，配套的10mm高度铜柱刚好能让两层板之间留出足够的散热间隙，不会因为层叠安装堵住树莓派主控芯片的散热风道。

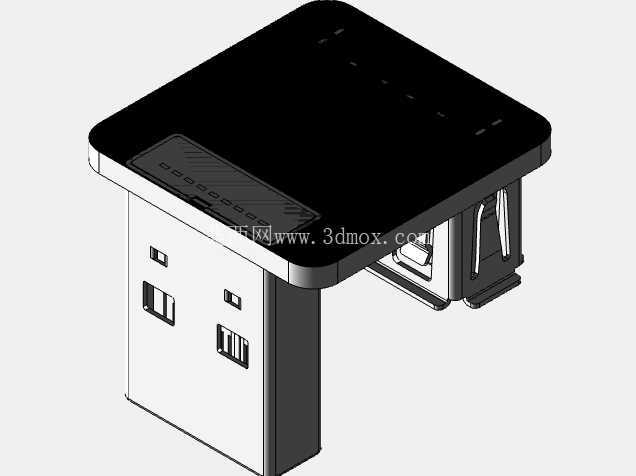

　　设计过程中做了大量的实物适配验证，考虑到不同厂商生产的USB接插件公头、母头存在尺寸公差，安装后公头和母座的配合间隙控制在合理范围内，即使存在1mm左右的轴向尺寸偏差，接插件的接触弹片也能保证稳定导通，不会因为轻微的装配应力导致接插件松脱。板载的供电回路做了加宽铜箔处理，可以支持外接独立供电，当四个端口同时接入大功耗外设比如USB摄像头、无线通信模块、U盘这类设备时，不会从树莓派主板的USB端口取电，避免主板供电回路过载导致的系统重启、外设掉线问题。

　　从安装边界尺寸来看，整个集线装置的基板厚度1.6mm，加上板载接插件、固定铜柱的总高度控制在12mm以内，层叠安装在树莓派主板上方之后，整体堆叠高度不会超过常规树莓派散热风扇的安装高度，不需要额外加高设备外壳的内部空间。所有接插件的焊接位置都做了定位校验，每个USB端口的插拔力控制在标准范围内，多次插拔之后不会出现焊盘脱落、接插件歪斜的问题。对于做嵌入式设备结构设计的工程师来说，这个模型可以直接导入到整机装配文件中做干涉检查，不需要自己手动测绘每个接插件的尺寸、安装孔位，能大幅缩短结构设计阶段的测绘时间，在做外壳开孔、内部走线布局的时候，可以直接参考模型上的端口位置、安装柱位置做对应设计，避免开模后出现端口对位不准、安装柱干涉的问题。

　　需要注意的是，这个模型做了合理的结构简化，对于不影响装配的电子元件细节做了省略，核心保留了所有和结构安装、端口对位相关的关键尺寸，完全满足机械结构设计阶段的装配校验需求，不需要额外做尺寸修正就能直接用于整机布局设计。在做小型机器人的电控舱布局时，这类层叠式安装的扩展模块可以最大化利用主板上方的闲置空间，不需要额外占用安装底板的面积，对于内部空间紧张的小型嵌入式设备来说，这种紧凑的布局设计能有效缩小整机的外形尺寸，提升设备的空间利用率。
