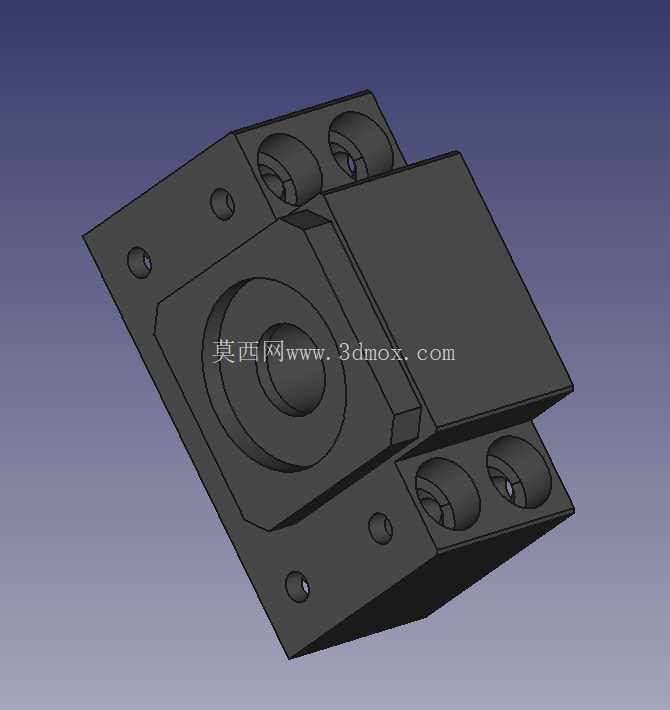

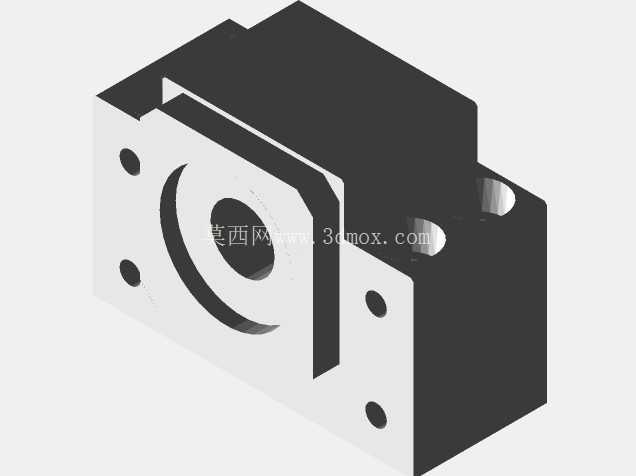

BK12型滚珠丝杠支撑固定座结构

　　在直线传动模组、小型数控滑台、桌面级加工设备的传动链搭建中，滚珠丝杠的端部支撑结构是决定传动精度、运行稳定性的核心部件之一，BK12规格的支撑座属于丝杠固定侧支撑组件，主要承担滚珠丝杠端部的径向承载与轴向限位作用，抵消丝杠运转过程中产生的轴向窜动，同时为丝杠提供稳定的旋转支撑基准。这款简化结构的BK12支撑座，在设计时优先考虑了小型自动化设备的紧凑安装需求，整体采用方块式集成结构，将轴承安装腔、安装固定孔、丝杠避让通道整合在单一基体上，减少了分体式支撑座的装配累积误差，也降低了安装时的对齐调试难度。从实际应用场景来看，这类支撑座多用于12mm公称直径的滚珠丝杠端部固定，常见于3C电子装配设备的点胶滑台、小型检测设备的位移平台、桌面级雕刻机的进给轴、非标自动化的直线移栽模组等对安装空间有严格限制的场合，相比同规格的标准BK支撑座，简化款去掉了冗余的密封沟槽、外置压盖的复杂连接结构，保留核心的轴承安装位与安装固定接口，在负载要求不高、运行环境无大量粉尘切削液的场景下，完全可以满足使用需求，同时能降低整体传动组件的成本与重量。

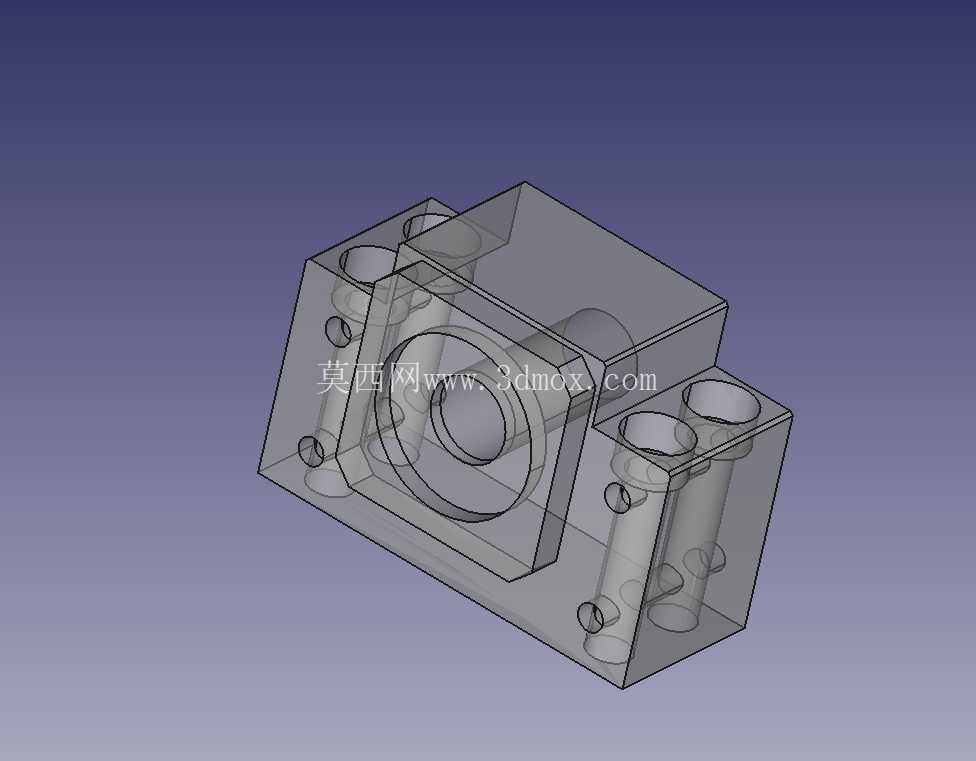

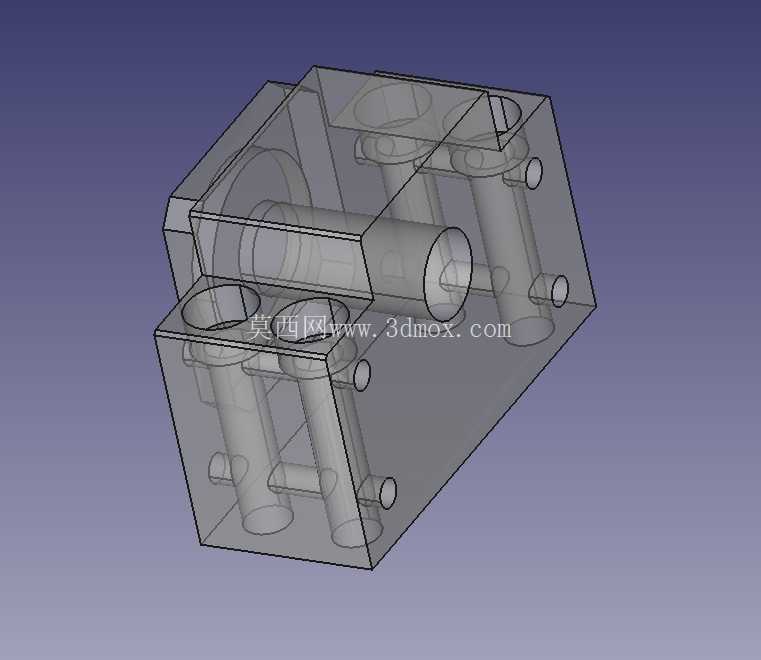

　　从结构设计逻辑来看，支撑座的核心腔体为适配角接触球轴承的安装位，腔体的同轴度直接决定丝杠安装后的旋转跳动精度，设计时将轴承安装孔的端面与安装基准面做了垂直公差约束，保证轴承压装后端面与支撑座安装面平行，避免丝杠装配后出现别劲、运转卡顿的问题。基体两侧的贯通安装孔为螺栓过孔，用于将支撑座固定在设备的安装基板或者电机安装立板上，孔位的中心距与标准BK12支撑座保持一致，具备良好的互换性，设备改造时可以直接替换同规格标准件，无需重新加工安装孔位。支撑座正面的中心通孔为丝杠轴端避让孔，孔径略大于丝杠轴径，既可以避免丝杠旋转时与支撑座本体发生摩擦，也能为丝杠轴端的锁紧螺母预留足够的操作空间，方便装配时锁紧轴承内圈，完成丝杠的轴向预紧调整。

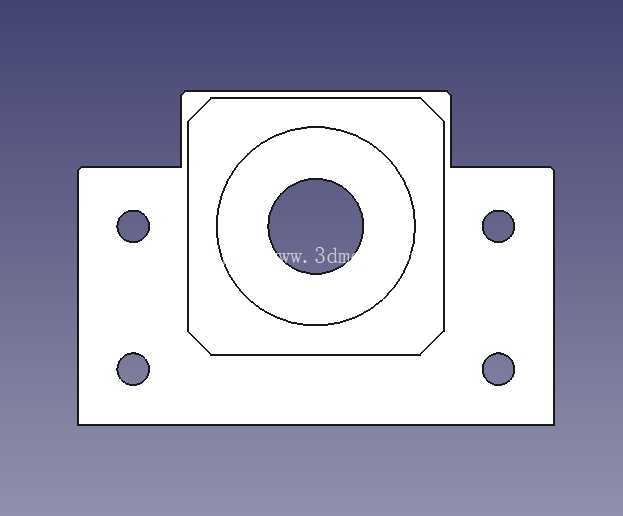

　　从安装边界尺寸来看，这款支撑座的整体外形为方正块体，长宽高尺寸适配小型模组的型材安装空间，安装时需要注意支撑座的基准面与丝杠轴线的平行度，初装时先不要完全锁紧安装螺栓，待丝杠与螺母座、尾端支撑座同轴度调整完成后，再按对角顺序逐步拧紧固定螺栓，避免因安装偏差导致丝杠运转阻力增大、提前磨损的问题。支撑座上预留的多个小孔为工艺孔或者可选的附件安装位，部分孔位可用于安装防尘盖板或者行程触发挡片，进一步拓展使用场景。在实际选型匹配时，需要确认支撑座的轴承内径与丝杠轴端的轴径匹配，同时确认安装孔位的中心距与设备基板的预加工孔位一致，支撑座的总厚度不能超出模组端部的预留安装空间，避免与电机联轴器或者其他相邻部件发生干涉。

　　相比传统的立式轴承座搭配自制连接板的支撑方案，这种集成式的BK12支撑座不需要额外加工连接转接板，装配时的零件数量更少，整体刚性更好，能有效缩短设备的装配调试周期，尤其适合批量生产的小型自动化设备使用。简化结构的设计并没有削弱核心的支撑功能，反而因为减少了多余的配合面，降低了装配误差来源，在轻载、高速往复运行的工况下，能保持稳定的支撑精度，有效抑制丝杠高速旋转时的端部振动，提升整个直线传动系统的运行平稳性，延长丝杠与轴承的使用寿命。
