microSD与SD卡座短连接器结构设计

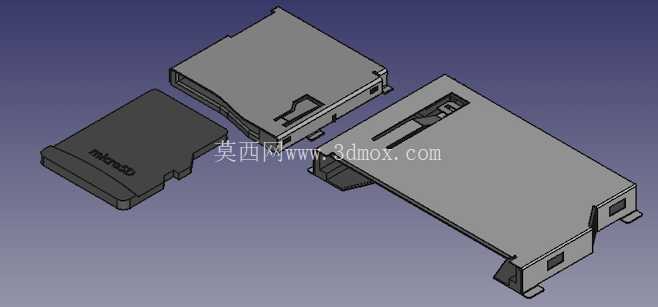

　　在消费电子、工业控制板卡、嵌入式开发设备的硬件结构设计环节，存储介质的外接接口选型与结构匹配是经常需要处理的细节，其中SD与microSD卡座作为最常用的可插拔存储连接部件，其结构精度、安装适配性直接影响设备存储扩展的可靠性。本次涉及的卡座短连接器，覆盖11针microSD卡连接与9针标准SD卡连接两类常用规格，结构设计完全贴合实际板载安装的工程需求，没有冗余的装饰性结构，所有特征都服务于插拔可靠性与安装兼容性。

　　从实际应用场景来看，这类卡座广泛用在手持检测设备、工业数据采集终端、嵌入式开发板、车载影音模块、便携医疗设备的PCB板上，用来实现设备的可插拔存储扩展，支持数据日志存储、固件升级、媒体文件读写等功能。不同于消费级电子设备上常做的超薄卡座设计，这款连接器的结构强度做了针对性加强，外壳采用弯折成型的金属屏蔽罩结构，既可以抵御日常插拔过程中的侧向冲击力，避免插针变形导致的接触不良，也能起到电磁屏蔽作用，减少板卡上高频信号对存储读写的干扰，适配工业场景下更复杂的电磁环境。

　　设计思路上，首先围绕卡接的核心动作逻辑做结构排布：卡座内部设置了分级导向结构，存储卡插入时，外壳的导向斜边会先修正卡的插入角度，避免斜插导致的针脚顶弯，插入到指定行程后，侧边的弹性锁止结构会卡入存储卡侧边的定位缺口，提供清晰的插入到位反馈，同时保证设备在受振动、冲击的工况下存储卡不会松脱退出；按压弹出结构的行程做了精准控制，按动存储卡尾部时，弹出机构会将卡平稳推出到可手动抽取的位置，不会出现卡滞、弹出力度过大导致卡飞出的问题。接触针脚的排布完全遵循SD协会的标准引脚定义，针脚的接触端做了弧形凸起设计，保证存储卡插入后每个针脚都能和卡的金片保持稳定的接触压力，接触电阻控制在合理区间，避免大文件读写时出现接触不稳导致的数据丢包。

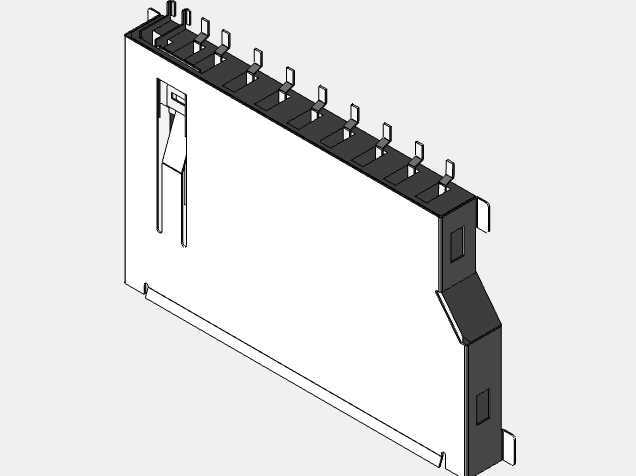

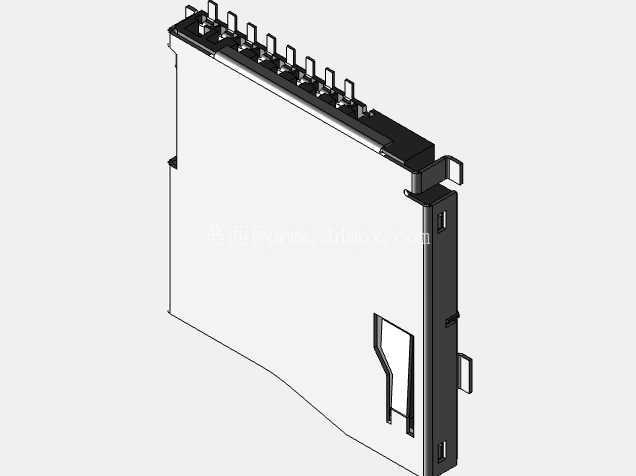

　　外形尺寸与安装边界方面，两款卡座都采用标准的表贴安装尺寸，microSD卡座的安装占用PCB面积紧凑，适合空间受限的便携设备布局，金属外壳的焊接固定脚分布在卡座本体的四个角，焊接后可以和PCB形成牢固的机械连接，能承受至少上千次的插拔循环不会出现焊盘脱落；标准SD卡座的本体高度做了优化，既兼容全尺寸SD卡的插入深度，也不会在板卡上占用过多的垂直空间，适配外壳厚度有限的设备装配需求。卡座底部做了绝缘隔层设计，避免针脚和PCB表面的其他走线出现意外短路，安装定位柱的位置和行业通用的封装尺寸完全匹配，硬件工程师在做PCB Layout时可以直接套用标准封装，不需要额外调整焊盘位置，能有效缩短板卡开发的周期。

　　从结构细节来看，金属外壳的弯折处都做了圆角处理，没有尖锐的毛刺，避免生产装配过程中划伤操作人员或者损坏周边的线材；内部的塑料基座采用耐高温的工程塑料材质，能够耐受波峰焊、回流焊的高温环境，不会在焊接过程中出现变形、针脚移位的问题。锁止弹片的材质选用弹性优异的不锈钢材料，经过长期插拔后依然能保持稳定的弹性，不会出现锁止失效的问题。针对工业场景可能遇到的粉尘、潮湿环境，卡座的结构缝隙做了收敛设计，减少粉尘进入内部接触区的概率，降低接触不良的故障概率。在实际选型过程中，结构工程师可以根据设备的空间余量、存储介质类型选择对应的卡座型号，两款的安装孔位、焊接高度都做了兼容性设计，同一块PCB上可以根据产品定位灵活选焊不同的卡座，不需要重新改板，能有效降低产品的衍生开发成本。
