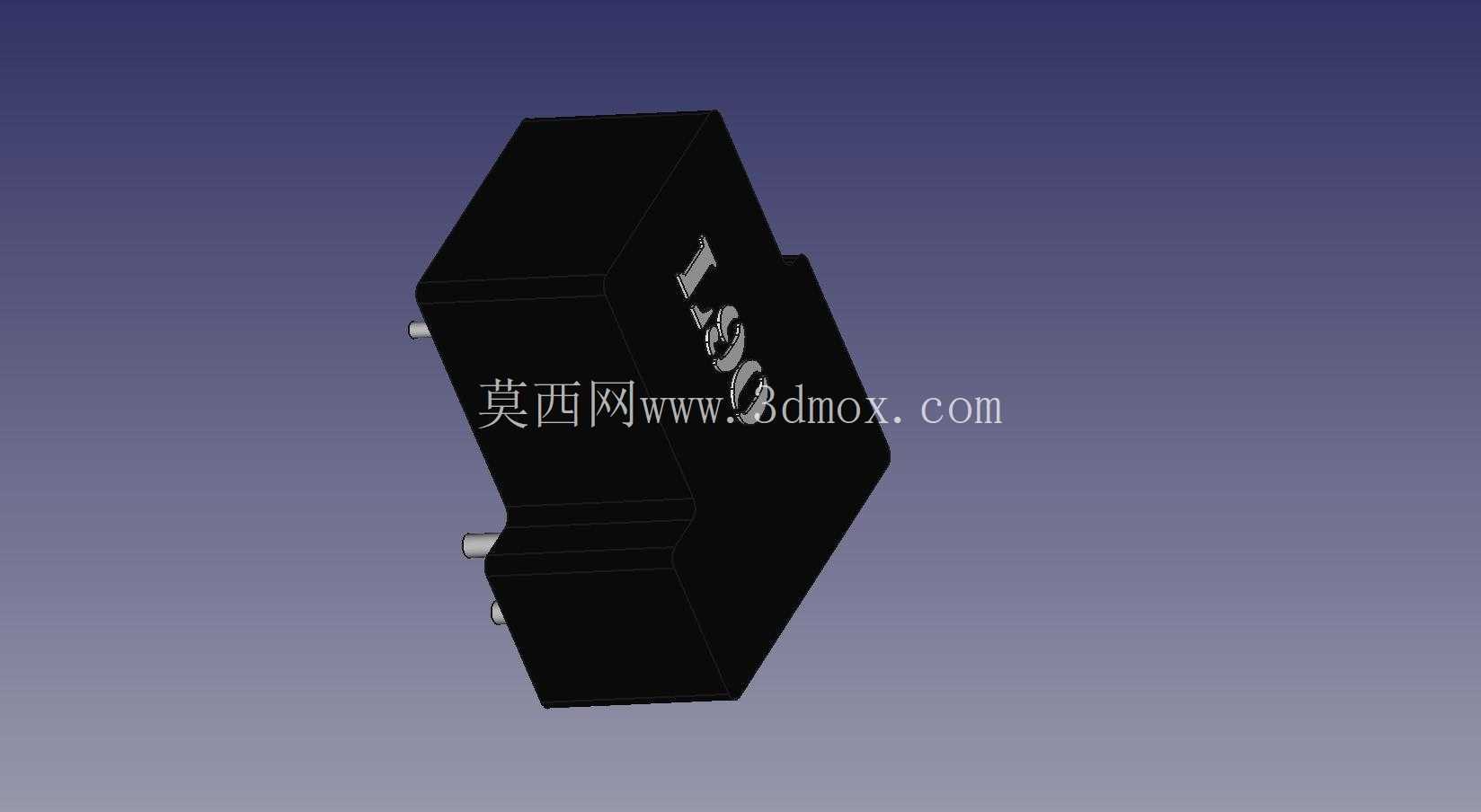

L90系列小型电磁继电器三维结构设计

　　在低压电气控制回路的设计选型中，小型电磁继电器是极为常见的中间控制元件，承担着小电流控制大负载、回路信号中转、多回路逻辑联动的核心作用，L90系列继电器的三维结构设计，完全围绕工控板卡集成、小型设备控制回路、智能家居控制模块这类对安装空间有严格限制的场景展开。从实际安装边界来看，该款继电器采用方块式塑壳封装，本体无突出的冗余结构，引脚排布符合常规小型继电器的通用间距规范，设计时预留了PCB插装的焊盘空间，同时考虑到板卡堆叠时的高度限制，本体顶面做了平整处理，不会和上层板卡的元器件产生干涉，侧面的定位凸点可以在插装时快速对准PCB上的安装孔位，避免焊接时出现偏移。

　　从功能特性层面来说，这款继电器的内部结构围绕电磁驱动的核心逻辑设计，塑壳内部预留了线圈绕组、衔铁、触点组的安装腔体，触点部分的空间做了分隔处理，避免触点分断时产生的电弧对相邻回路造成干扰，外壳的卡扣结构设计无需额外螺丝固定，既减少了整体装配的零件数量，也方便后期检修时快速拆解外壳检查内部触点状态。不同于大电流接触器的厚重结构，这款小型继电器的外壳壁厚做了均匀化处理，在满足绝缘防护要求的前提下尽可能压缩了整体体积，适配高密度安装的电控板需求。

　　在实际工程应用中，这类继电器常被用在自动化设备的IO控制板上，用来承接PLC输出的小电流信号，驱动中间接触器或者小型负载直接动作，也会被集成在智能家居的开关模块内，实现弱电对强电回路的隔离控制，部分小型测试仪器里也会用这类继电器做回路的通断切换，依靠稳定的触点接触性能保证测试信号的可靠传输。设计这款三维模型的时候，特意还原了外壳表面的标识区域，实际生产中这个区域会丝印线圈电压、触点负载参数等关键信息，方便现场接线和维护时快速识别参数，外壳的边角做了小圆弧过渡，避免注塑生产时出现应力集中导致的壳体开裂，同时也能减少安装过程中尖锐边角对操作人员的划伤风险。

　　从安装适配性角度考虑，模型还原了继电器底部的引脚长度和直径参数，设计时参考了常规PCB的通孔尺寸，引脚的根部做了加粗处理，提升焊接后的结构强度，避免设备运输过程中震动导致引脚脱焊。继电器侧面的散热凹槽虽然尺寸不大，但在长时间带载工作时可以辅助散发线圈产生的热量，降低线圈温升对使用寿命的影响，这个细节在三维建模时也做了准确还原，没有因为结构细小就忽略。对于结构设计工程师来说，在做电控板布局的时候，直接调用这个三维模型就能准确预留继电器的安装空间，提前排查和周边电容、接线端子等元器件的干涉问题，不需要反复核对二维手册的尺寸参数，能大幅提升板卡设计的效率，减少打样后出现装配干涉的概率。

　　不同于功率继电器的大体积设计，L90系列的紧凑结构让它可以在有限的电控箱空间内实现多路控制回路的集成，比如小型桌面自动化设备的控制箱内部，往往空间局促，需要在很小的区域内排布十数个控制元件，这类小型继电器的体积优势就会非常明显，同时统一的外形尺寸也方便做标准化的板卡设计，实现不同控制需求下的元件通用替换。建模过程中对外壳的分模线位置也做了还原，实际生产中分模线的位置会影响外壳的装配精度，准确还原这部分细节可以让结构工程师在做配套的固定座、防护盖设计时，提前避开分模线的凸起位置，保证装配后的贴合度。触点部分的内部腔体尺寸在模型里也做了准确的空间预留，方便后续如果需要做衍生型号设计时，直接调整内部触点的规格就能适配不同的负载需求，不需要重新设计整个外壳结构，缩短衍生产品的开发周期。
