带光耦四路继电器控制板高细节结构

　　在工业自动化控制回路搭建、小型智能设备电控系统开发、教学实验平台搭建等场景中，带光耦隔离的四路继电器板是连接弱电控信号与强电负载的核心转接部件，很多刚接触电控结构设计的工程师容易忽略这类转接板的三维建模精度，导致后期装配时出现接插件干涉、安装孔位错位、绝缘间隙不足等问题，直接拖慢整机组装进度。这款高细节建模的四路继电器板，还原了TRU Components同类型模块的真实结构特征，建模过程中优先考虑了电控柜内安装、设备内部嵌装的实际边界需求，没有做过度的外观简化，每一处结构特征都对应实际生产中的装配约束。

　　从功能特性来看，板载的四组继电器输出端全部集成了状态指示LED，在设备调试阶段，运维人员不需要借助万用表测量输出端电位，直接通过LED亮灭状态就能快速判断对应回路的通断状态，大幅缩短现场故障排查的时间；板上集成的光耦合器件，把前端微控制器侧的弱信号回路和后端负载侧的强电回路做了完全的电气隔离，能有效避免负载侧的浪涌、尖峰电压倒灌损坏主控芯片，这也是工业级控制模块和普通民用继电器板最核心的差异点。建模时特意还原了光耦器件的塑封外壳、引脚弯折形态，以及LED灯珠的透光结构，方便做整机的人机交互界面布局校验时，确认LED指示位置是否会被设备外壳、走线槽遮挡。

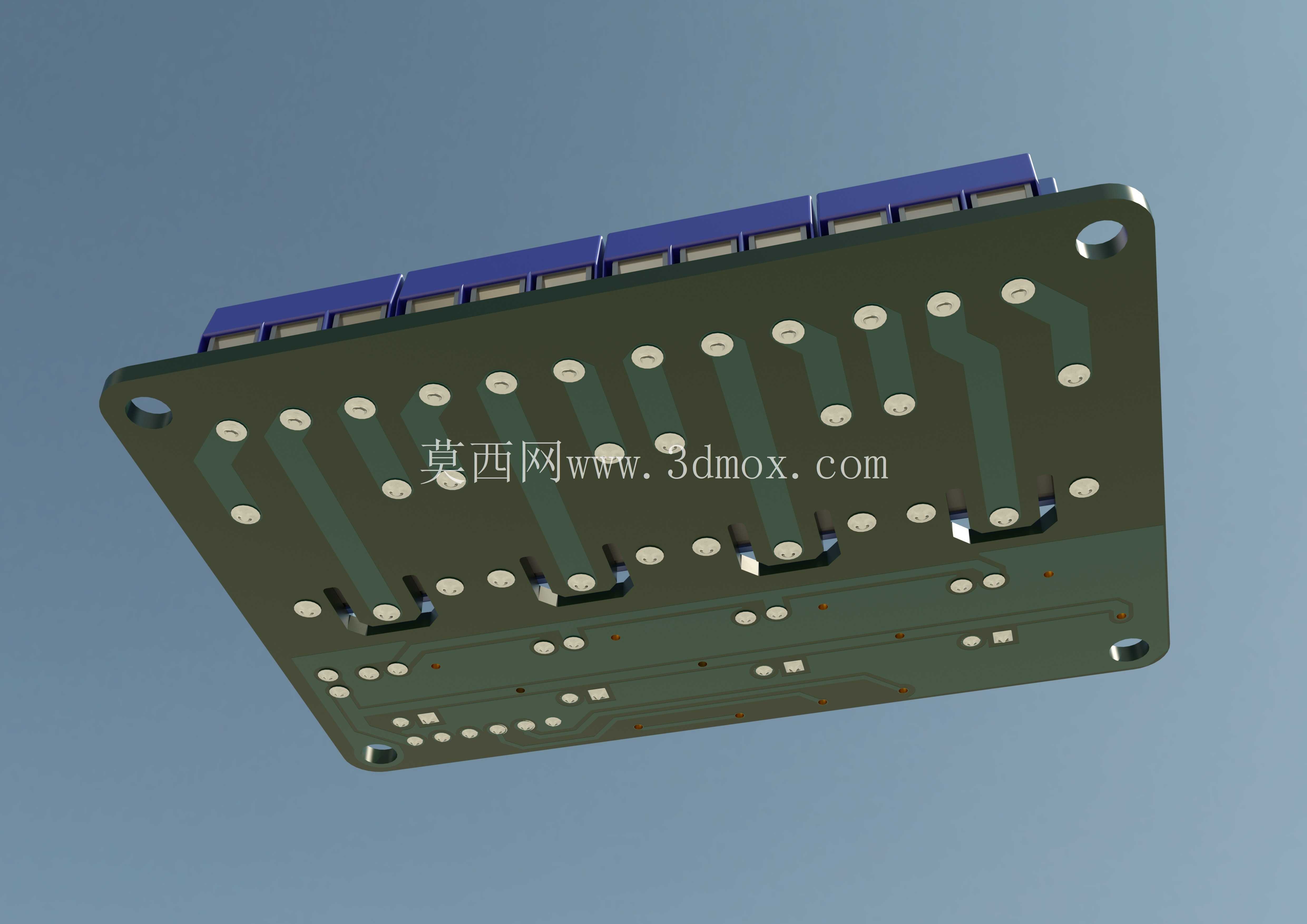

　　设计思路上，这款模型没有采用简化的方块式建模，而是按照实际PCB板的叠层结构做了分层还原：首先是FR-4基材的PCB板本体，板边的安装定位孔按照实际M3螺丝安装尺寸做了沉台特征还原，孔位间距匹配常用的工控安装导轨附件、塑料支撑柱的安装尺寸，不管是直接用螺丝固定在设备内壁的绝缘柱上，还是搭配导轨卡扣装在电控柜的标准DIN导轨上，都能直接通过模型校核安装空间；板上的继电器元件按照真实的塑封继电器尺寸建模，包括顶部的手动测试按钮、引脚的焊盘凸起、线圈侧的极性标识都做了特征还原，在做整机布线仿真时，可以准确预判继电器顶部操作空间是否足够，后期现场调试时能不能不用拆板就能手动触发继电器测试回路。接插件部分还原了接线端子的螺钉压线结构、端子座的挡边特征，在做三维布线时可以准确计算导线弯曲半径，避免出现导线和端子螺钉干涉、压线后导线绝缘皮被端子边缘割破的隐患。

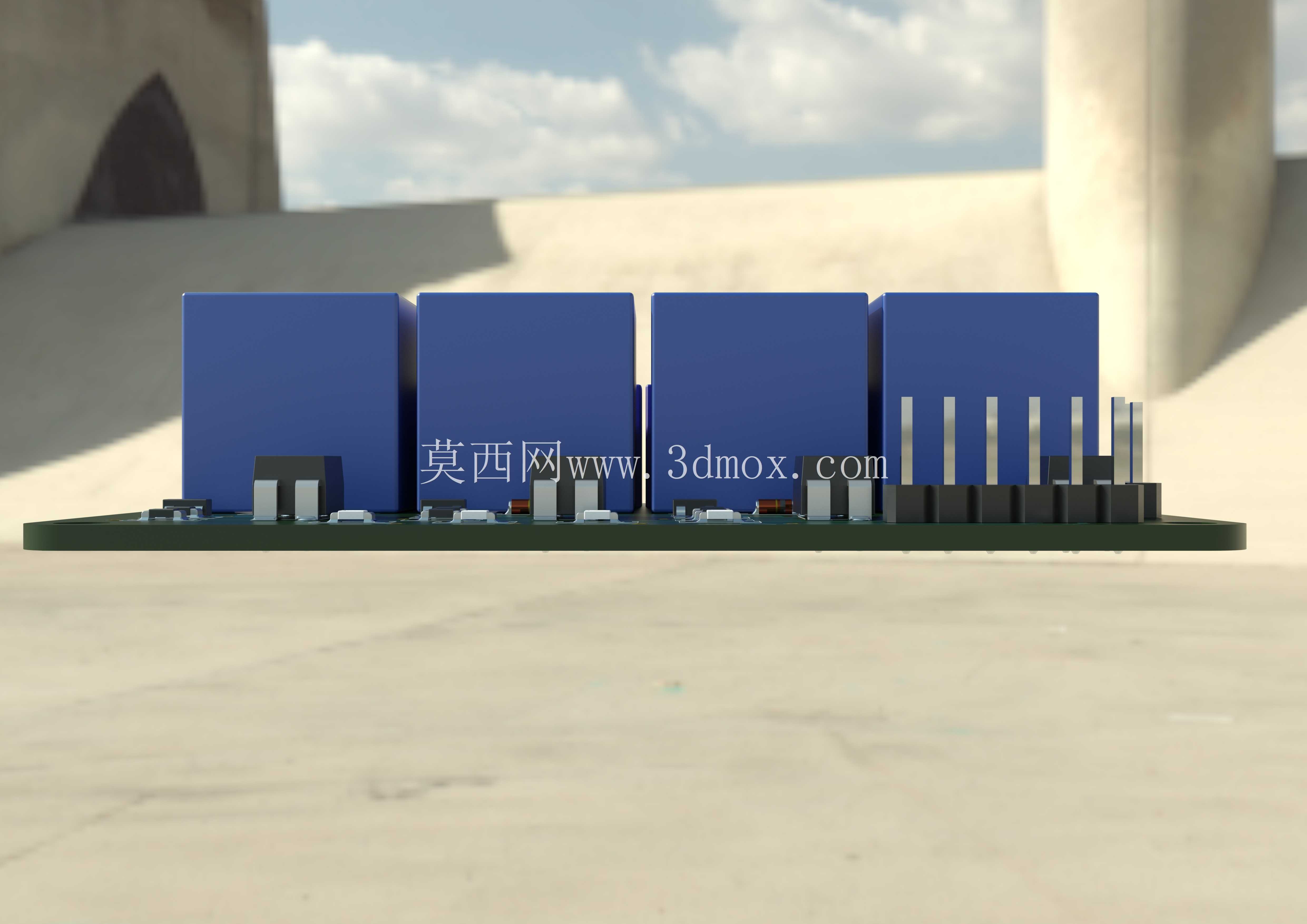

　　外形尺寸与安装边界方面，模型严格按照实物的长宽高比例建模，板体的四角做了圆角处理，避免安装时锐角划破导线绝缘层；板上元件的最高凸起高度是继电器本体的顶部高度，在做设备内部布局时，只要预留出对应高度的安装空间，就不会出现元件和上层结构件挤压的问题；接线端子的出线方向垂直于PCB板面，建模时还原了端子的接线口开口尺寸，能匹配常用的0.5-2.5平方毫米多股铜芯导线的线径，校核走线空间时可以直接导入导线模型模拟实际走线形态，不会出现设计时预留空间不足、实际装配时导线被迫弯折过大影响接触可靠性的问题。另外模型也还原了板上的丝印标识轮廓，包括继电器编号、输入输出端子标识、电源正负极标识的位置，在做整机装配工艺文件编制时，可以直接参考模型上的标识位置确定装配时的板件朝向，避免出现装反后接线错误的问题。

　　很多工程师在做电控系统三维布局时，习惯用简化的方块代替继电器板这类电子模块，往往会忽略板上元件的实际凸起高度、接插件的实际占用空间，等到实际装配时才发现继电器和旁边的开关电源、接触器干涉，或者接线端子距离走线槽太近导致导线没法正常压接，这款高细节模型就能很好地规避这类问题，不管是做小型自动化设备的电控箱内部布局校验，还是做学生创新项目的结构设计验证，都能直接导入装配环境使用，不需要再花时间重新测绘元件尺寸，大幅提升结构设计的效率，减少后期打样装配时的整改次数。
