适配标准ATX电源的紧凑型ITX钣金机箱结构

　　这款紧凑型ITX机箱采用1.5mm厚度不锈钢板材经钣金工艺加工成型，核心设计目标是在极小的装机空间内兼容标准ATX规格电源，解决小尺寸装机场景下电源选型受限的痛点，适用于桌面迷你主机、嵌入式工控终端、小型存储服务器等对装机体积有严格限制的使用场景。

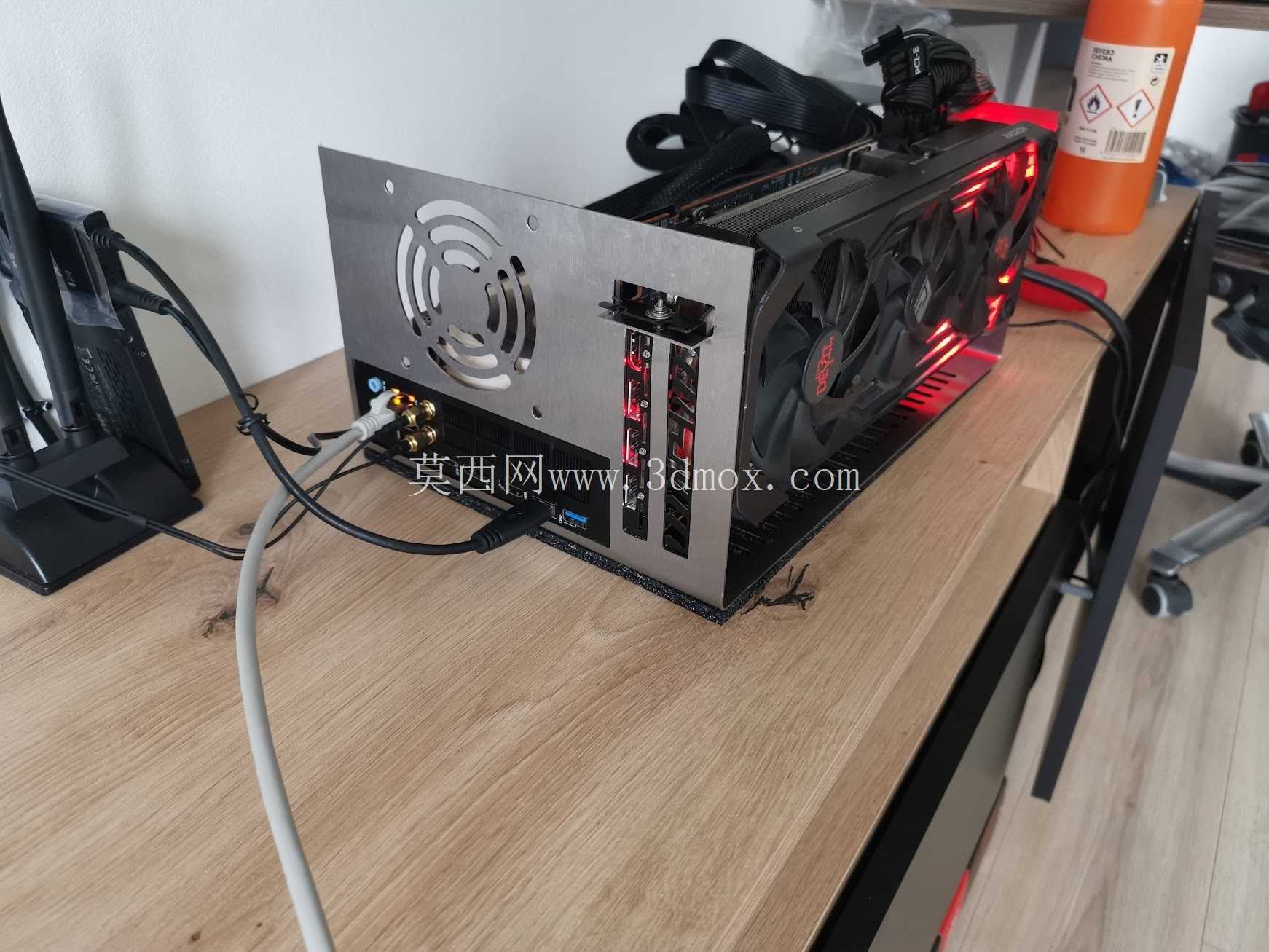

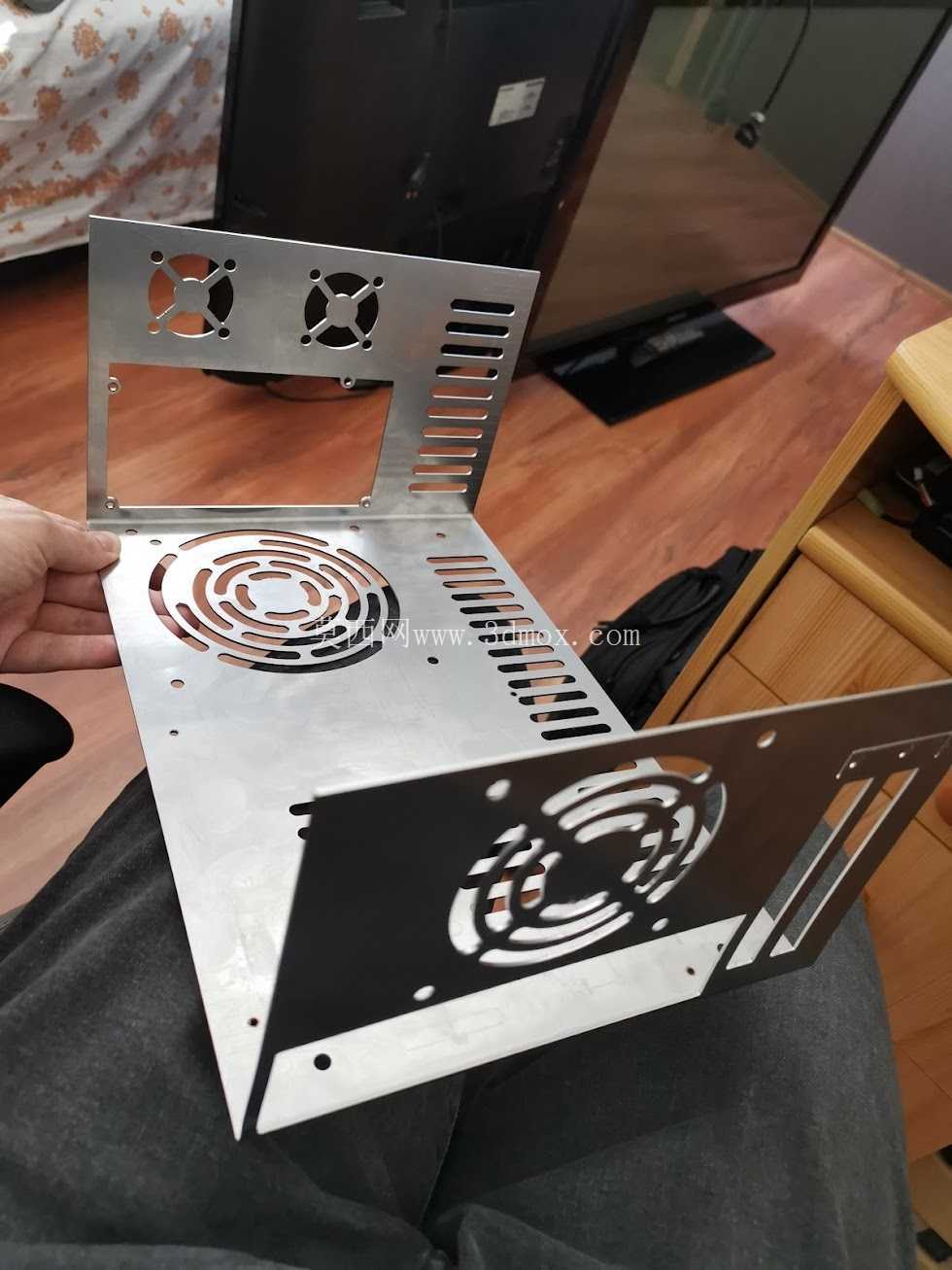

　　结构设计上优先简化加工工序，尽可能减少非必要的弯折与拼接结构，降低钣金加工的精度要求与制作成本。主板固定位采用6mm六角形铜柱作为支撑支架，预留足够的板背走线空间，避免主板背面焊点与钣金底板直接接触造成短路风险。设计阶段针对GPU安装位做了适配调整，考虑到常规钣金弯折加工存在的公差累积，特意将GPU安装位整体抬高5mm，同时适当收窄安装间隙，抵消板材弯折偏差带来的装配干涉问题，实际装配验证中除PCI插槽区域外，其余核心部件均可实现无修配完美契合。

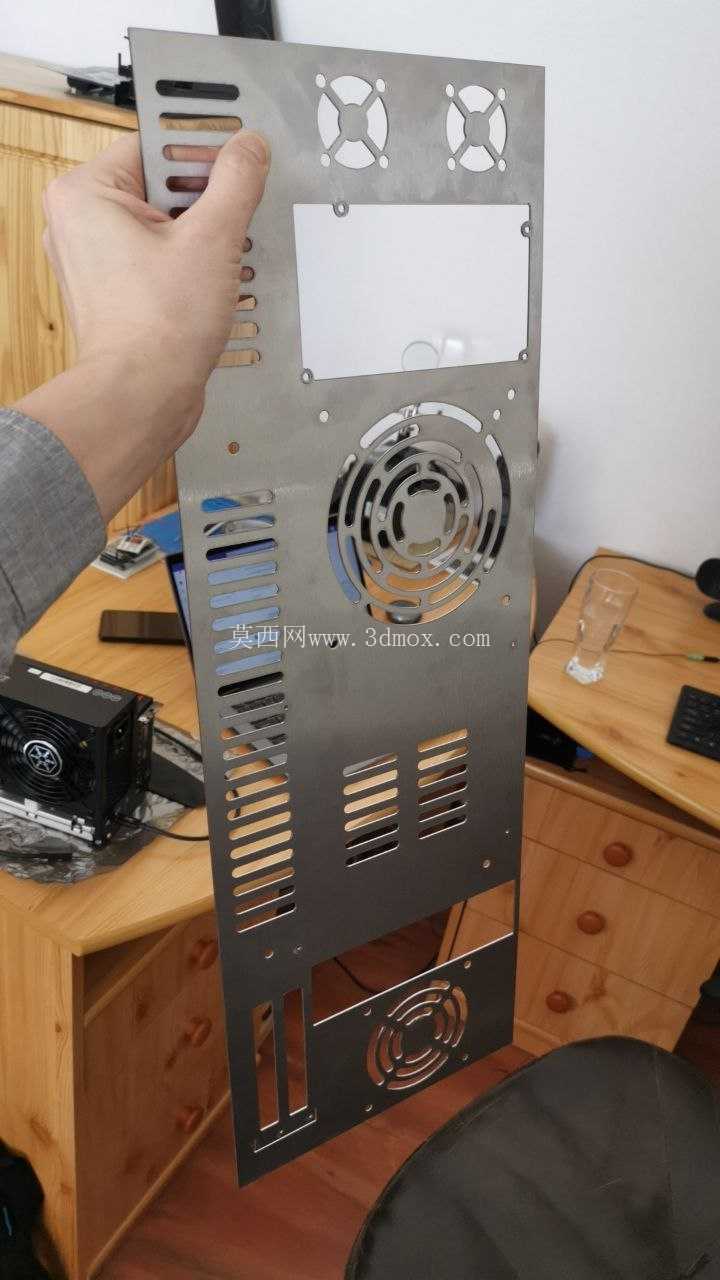

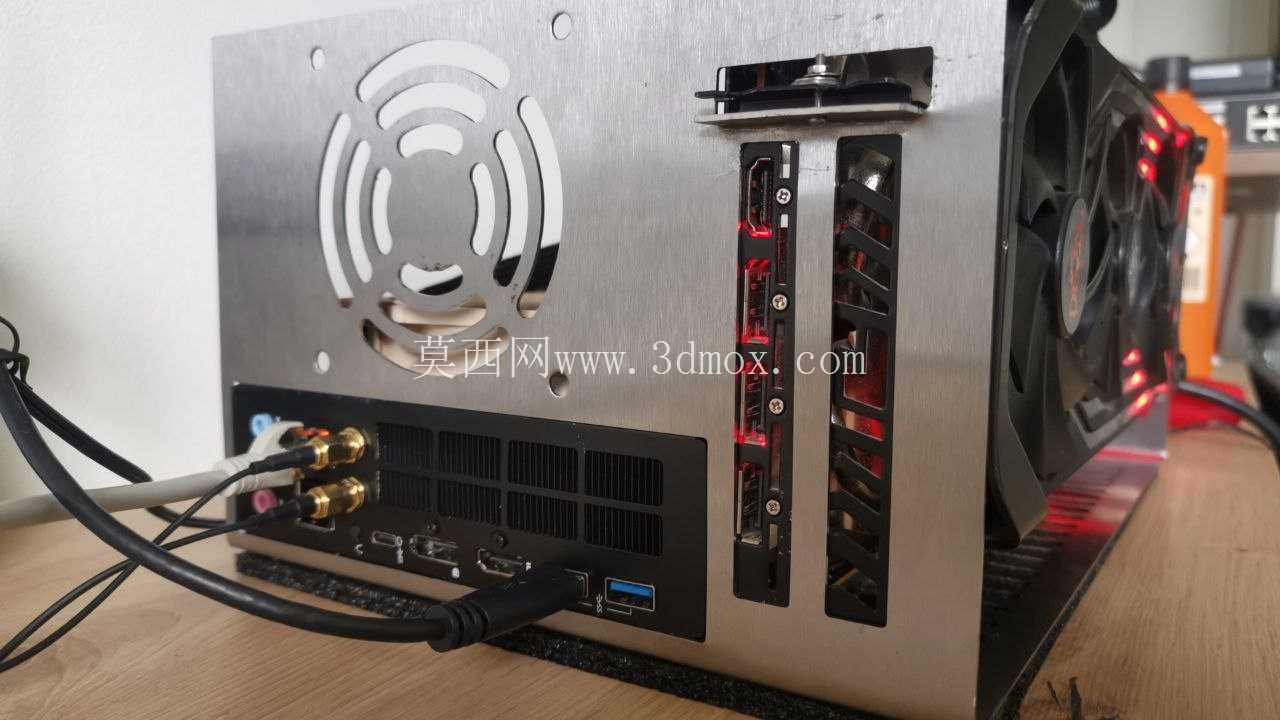

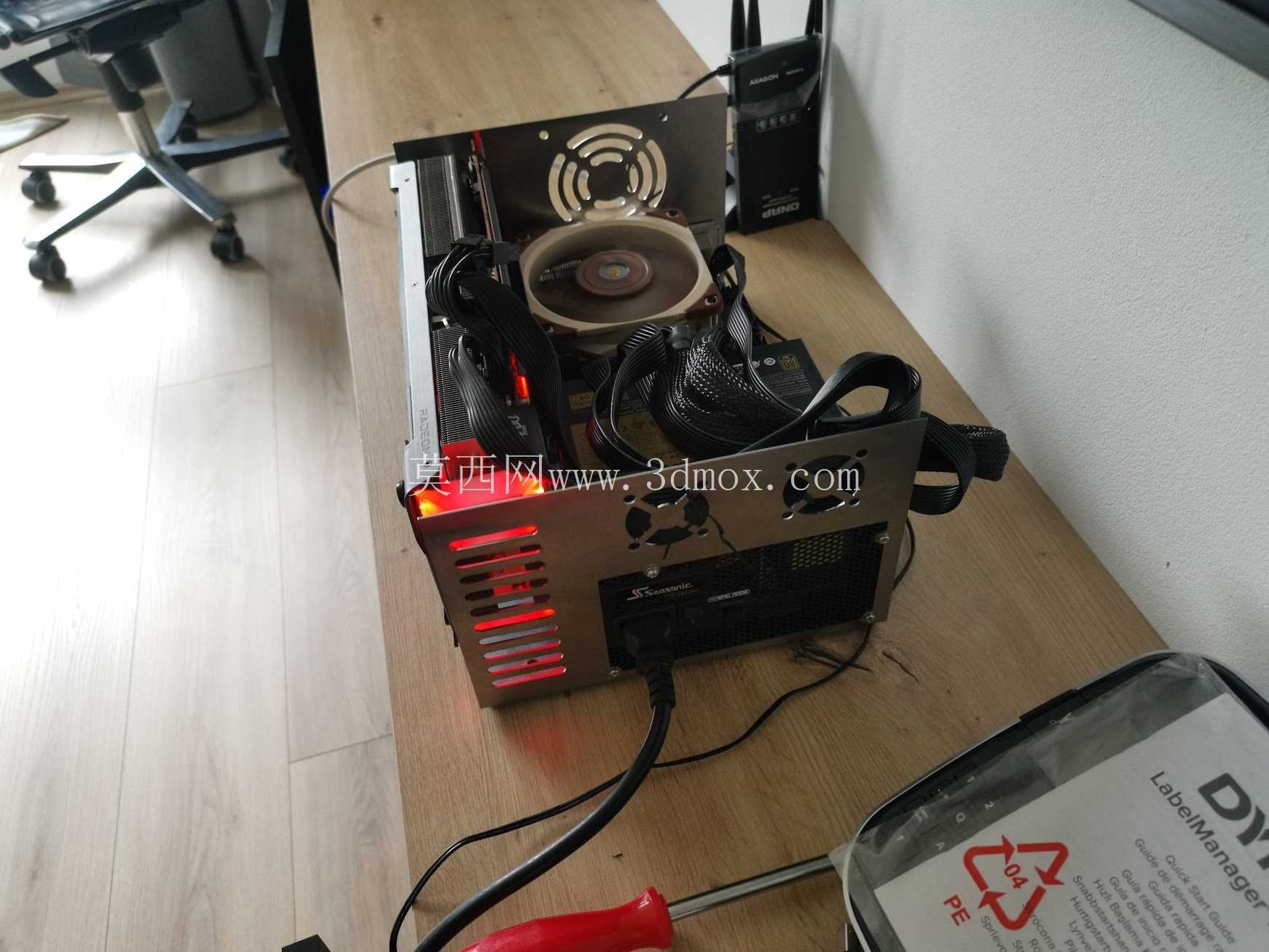

　　PCI插槽区域的开孔尺寸没有沿用通用公版机箱的现成参数，而是结合实际市售板卡的插板尺寸做了适配校准，槽位间距控制在99mm，可兼容全高、半高多种规格的扩展卡安装，用户也可根据自身选用的板卡尺寸对槽位开孔做微调，适配不同的装机需求。机箱散热开孔覆盖了120mm、80mm、40mm三种主流风扇规格的安装位，分别对应CPU散热、机箱辅助排风、芯片组局部散热的安装需求；其中ATX电源安装位下方特意预留了大面积通风格栅，虽未设置独立风扇安装位，但可借助ATX电源自带的内置风扇实现机箱内部热量的快速排出，无需额外加装排风风扇即可形成合理的散热风道。

　　机箱底板预留了橡胶脚垫的安装孔位，安装脚垫后可抬升机箱底部与放置面的间隙，避免底板直接与桌面贴合阻碍底部进风，同时起到防滑减震的作用，减少机箱内部风扇运转带来的共振噪音。整体结构没有多余的装饰性设计，所有开孔与弯折结构均服务于部件安装与散热需求，板材边缘做了折边处理，避免装机过程中锋利的板材切口划伤线材或操作人员。

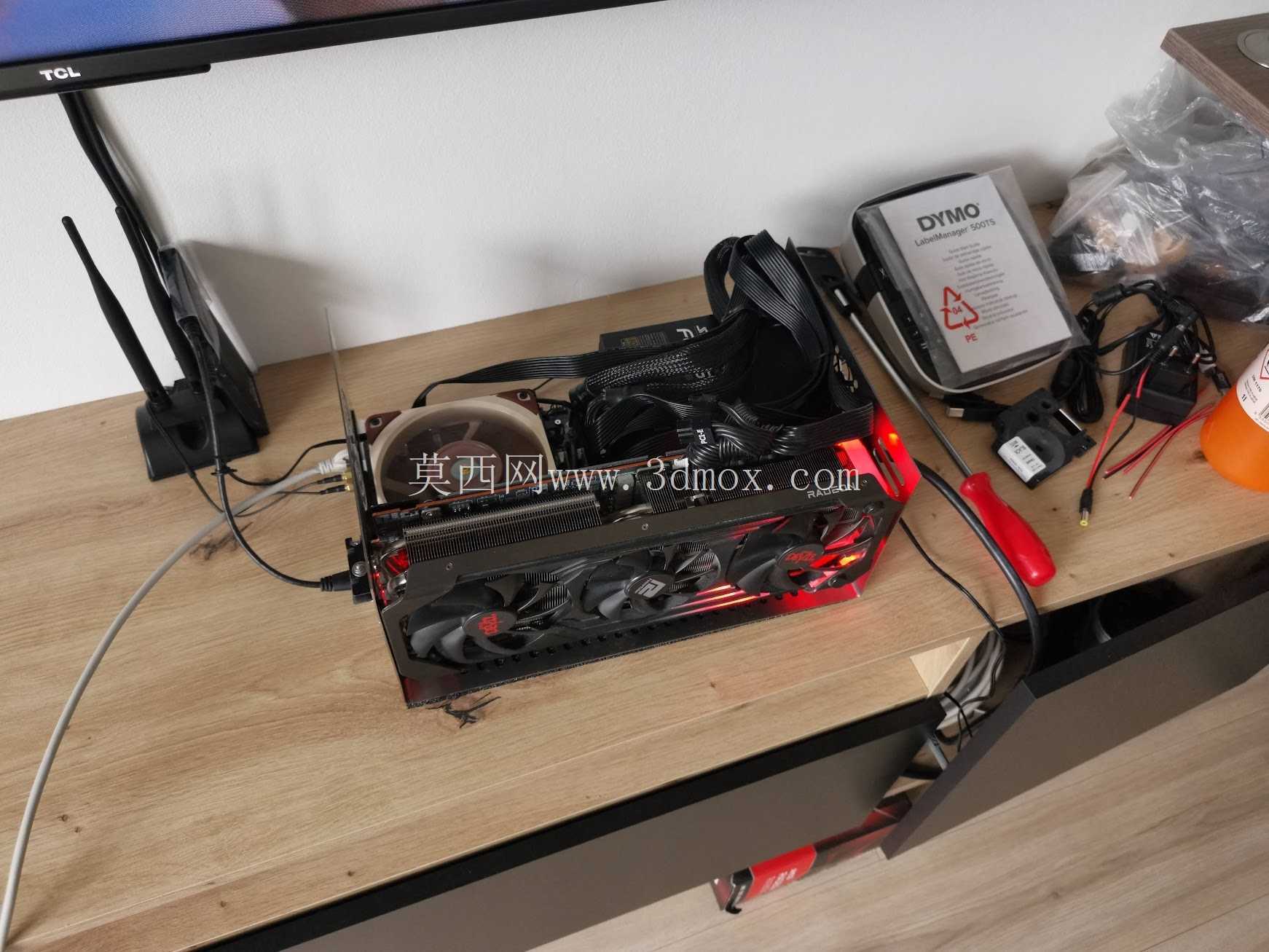

　　从安装边界来看，机箱内部空间严格遵循ITX板型的尺寸限制，可完整容纳170mm170mm规格的ITX主板，电源位可兼容标准150mm140mm*86mm尺寸的ATX电源，显卡安装位最长支持200mm长度的双槽显卡，满足大部分入门级独立显卡的安装需求；内存安装位预留了40mm的高度空间，可兼容常规高度的台式机内存，不会出现内存与侧板干涉的问题。所有安装孔位均做了沉头处理，螺丝安装后表面平整无凸起，不会影响机箱的放置稳定性。

　　这款结构的设计逻辑完全围绕实用装机需求展开，没有为了外观牺牲装配便利性与散热性能，所有公差预留均考虑了手工钣金加工的实际精度水平，即使是个人爱好者采用简易钣金工具也可完成制作，无需高精度的数控加工设备即可实现合格的装配效果，可作为小型定制化PC主机的结构参考，也可根据实际使用需求调整板材厚度与开孔位置，适配不同的硬件配置要求。
