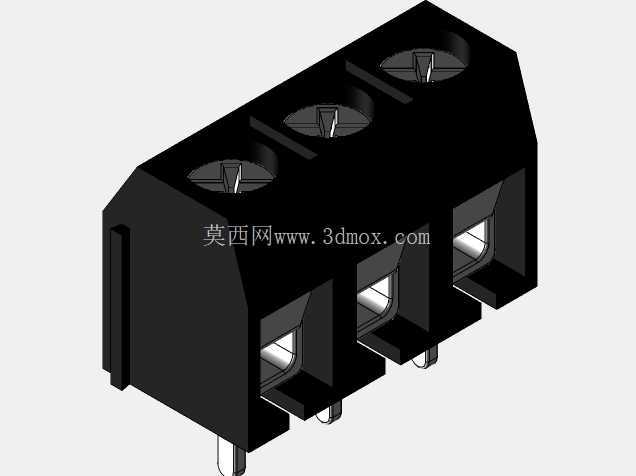

KiCAD适配三位接线螺丝端子结构设计

　　从功能特性来看，每一位接线位都采用独立的螺丝锁紧结构，压线螺丝头部带一字槽，适配常规螺丝刀操作，锁紧时压线块会随螺丝下行均匀压合接入的导线线芯，不会出现单点卡线损伤线芯的问题，单孔可接入的导线线径覆盖常规弱电布线的0.5-2.5平方毫米范围，能够满足信号传输、小功率供电的接线需求。端子本体采用绝缘工程塑料材质，相邻接线位之间设置有独立的隔挡结构，能够避免接线后裸露线芯意外触碰造成的短路问题，绝缘隔挡的高度略高于压线螺丝的顶端，即使在接线操作时螺丝没有完全锁紧，也能降低相邻点位误碰的风险。在电路板开发的实际布线环节，螺丝式接线端子是板载外接线路最常用的连接载体之一，这类端子承担着板内电路与外部线束的导通、固定作用，需要兼顾接线可靠性、板上安装适配性、操作便捷性多方面的工程要求。这款三位螺丝端子的设计，完全围绕PCB板载安装的实际场景展开，适配常规通孔焊接工艺，引脚间距符合主流接线端子的通用规范，能够直接匹配多数工控板、电源板、信号转接板的安装孔位布局，不需要额外调整板上开孔位置就能完成装配。

　　设计过程中重点考量了KiCAD设计环境下的装配适配性，端子的整体外形轮廓、引脚伸出长度、安装定位基准都严格按照实际实物尺寸还原，在PCB布局阶段可以直接调用模型完成干涉检查，不需要额外调整模型比例就能匹配板上的安装边界。端子底部与PCB板面接触的位置做了平整化处理，焊接时引脚能够完全穿过板上通孔，本体底部与板面贴合紧密，不会出现焊接后本体倾斜、引脚虚焊的问题。从安装边界来看，三位端子的整体长度、宽度、高度都控制在常规板载端子的尺寸范围内，本体两侧预留了足够的接线操作空间，接线时螺丝刀不会被周边板上元件遮挡，相邻元件只要保持常规安全间距就不会出现操作干涉。

　　端子的接线孔朝向与板面呈垂直角度，外部线束接入后走线方向垂直于板面，适合在设备内部空间有限、线束需要从垂直方向引出的布线场景，比如小型控制模块、嵌入式设备的外接接线端口。在结构细节上，端子的压线块采用内嵌式设计，不会因为螺丝过度旋出出现压线块脱落的问题，日常维护拆装导线时不需要额外对准压线块位置，直接插入导线后旋紧螺丝即可完成固定，能够降低现场接线的操作难度。本体侧面设置有简易的定位凸点，在批量焊接时可以辅助治具定位，提升波峰焊或者手工焊接的装配效率，凸点尺寸不会占用额外的板上空间，也不会影响相邻元件的布局。

　　这类三位螺丝端子通常应用在小型工控信号板、电源转接模块、传感器接口板上，作为外部信号、供电线路的板上连接节点，相比插拔式接线端子，螺丝锁紧的连接方式抗振动性能更好，在有一定振动的工业设备场景下，不会出现接插件松脱导致的线路接触不良问题。建模过程中对端子的所有装配间隙都做了还原，包括螺丝与本体的配合间隙、压线块的滑动行程、引脚与本体的固定位置，在做整机装配检查时，可以准确判断端子周边的空间是否满足接线操作、后期维护的需求，避免出现结构设计完成后才发现接线操作空间不足的问题。端子的引脚采用直插式设计，引脚长度适配1.6-2mm厚度的常规PCB板，穿过板面后预留的焊锡长度符合波峰焊的工艺要求，不会出现引脚过短焊接不牢、引脚过长顶到壳体内部结构的问题。本体顶部的三个螺丝孔位做了沉台设计，螺丝锁紧后顶端不会高出本体顶面太多，能够降低整体安装高度，适合对板上元件高度有严格限制的薄型设备设计场景。
