18650圆柱电池卡扣式固定金属支架

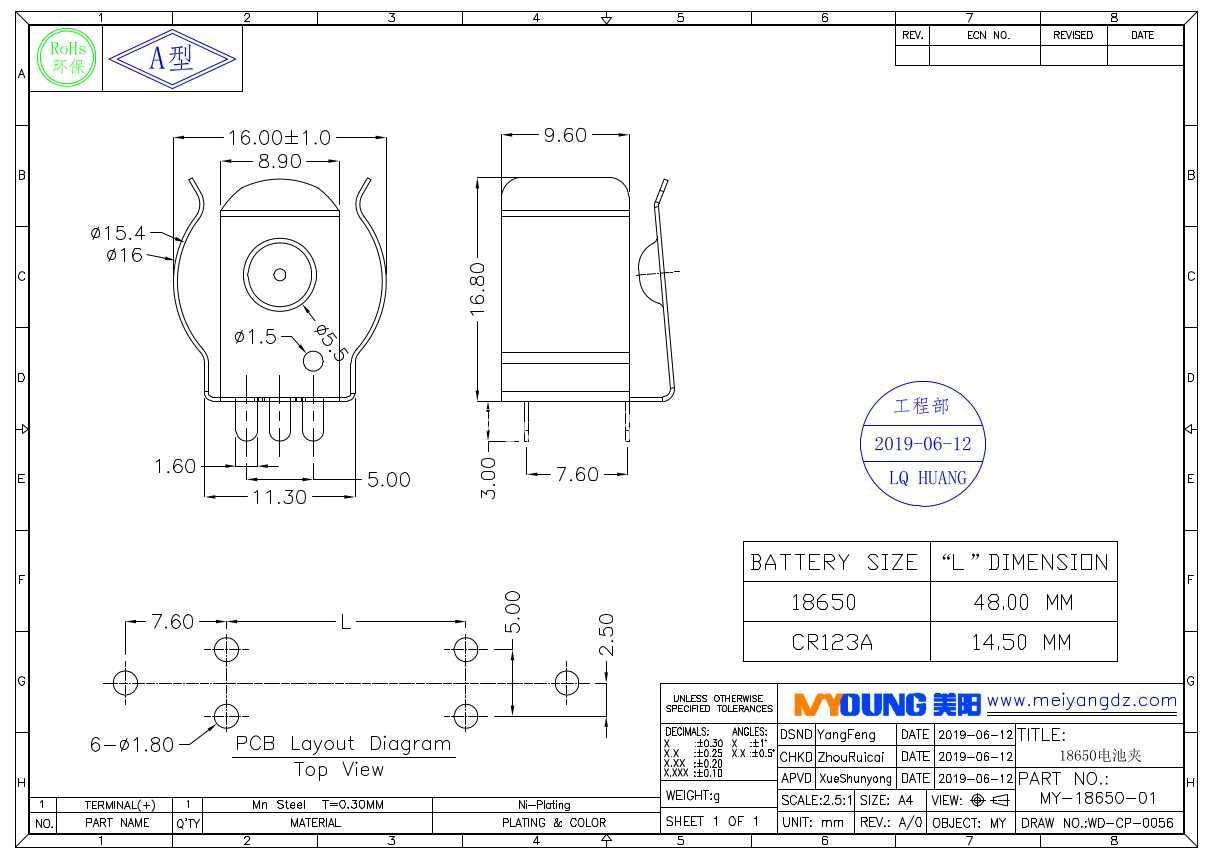

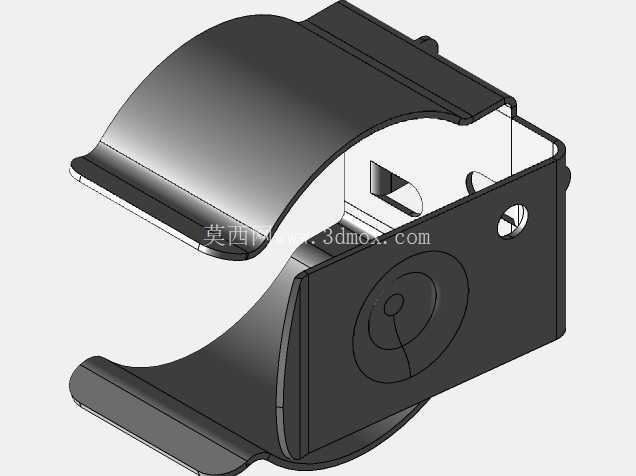

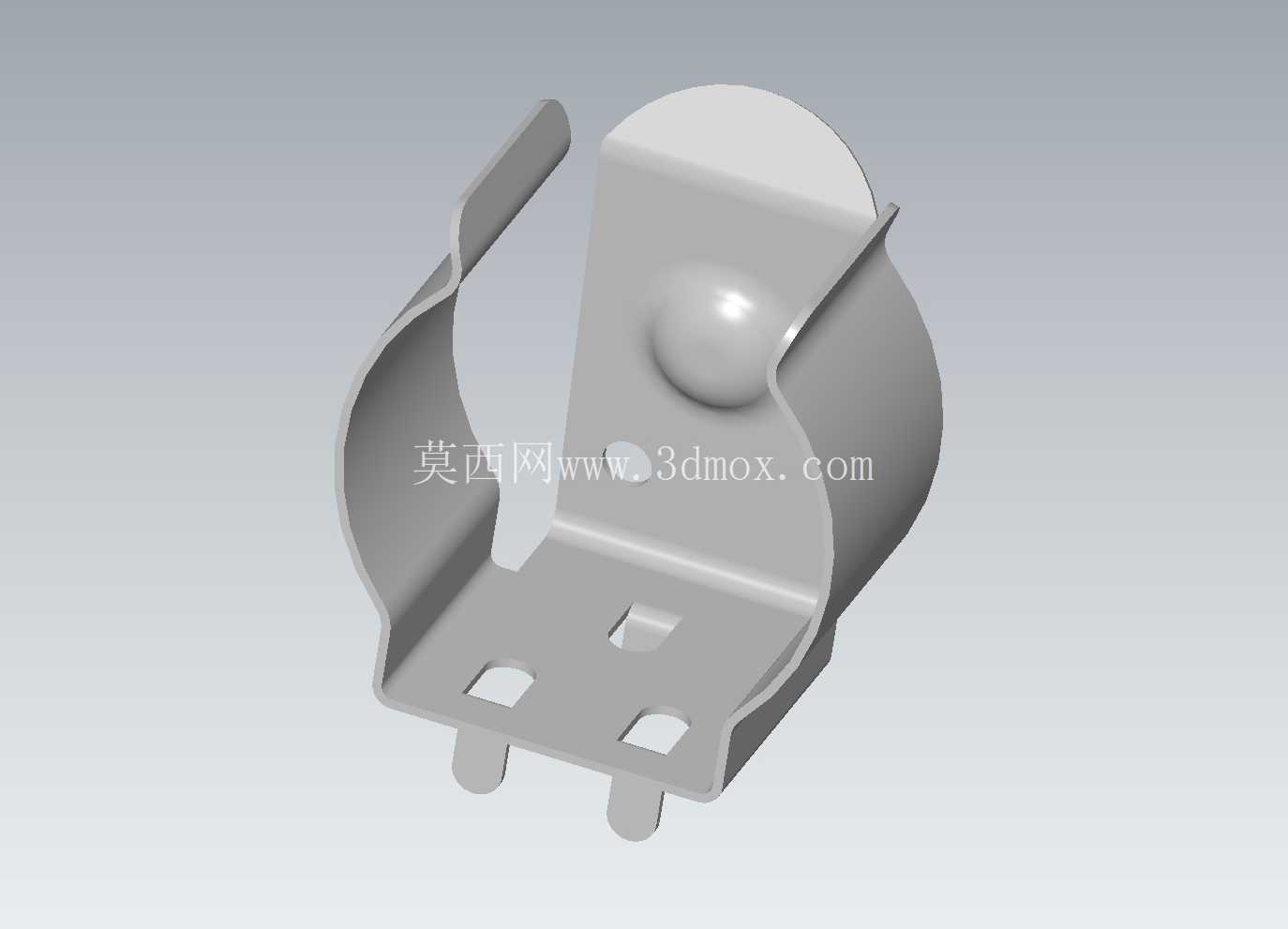

　　在便携检测设备、户外储能模组、小型工控终端这类需要内置圆柱锂电的产品结构设计中，18650电芯的固定结构一直是结构工程师需要反复权衡的细节——既要保证电芯在振动、跌落工况下不出现位移松脱，又要控制固定件的占用空间，同时还要兼顾生产装配的效率，这款金属冲压成型的18650电池支架，正是针对这类场景设计的紧凑固定方案。从结构形态来看，这款支架采用单侧环抱式的卡扣设计，主体依托薄金属板材冲压弯折成型，环抱弧面的曲率完全匹配18650电芯的标准外径，弧面中部冲压出的半球形凸起，是整个结构的核心受力点：当电芯压入支架时，这个凸起会借助板材自身的弹性形变产生持续的预紧力，既可以抵消电芯外径的制造公差，避免电芯在支架内出现径向窜动，又不会因为夹持力过大导致电芯外壳被挤压变形，毕竟18650电芯的钢壳壁厚较薄，过大的局部压力很容易损伤内部卷绕结构。

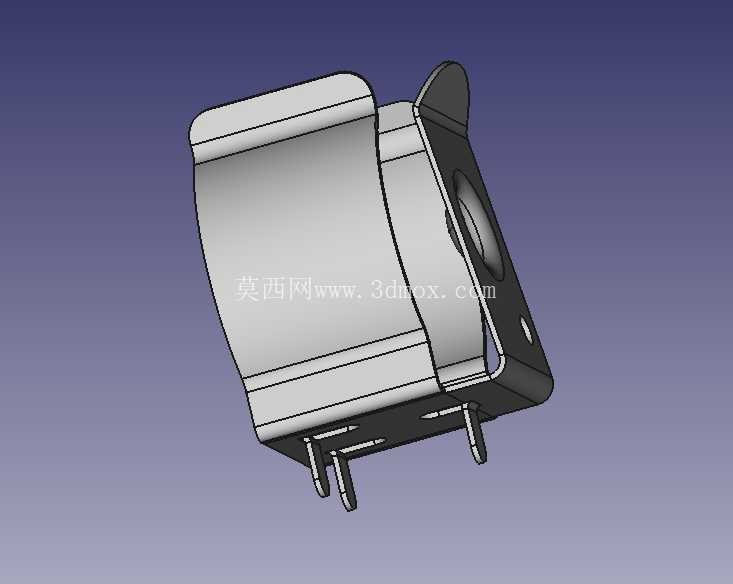

　　支架底部的安装平面预留了三个方形定位孔，对应的是PCB板上预先冲压成型的定位插片，装配时不需要额外螺丝，只需要将支架底部的插脚对准PCB的插孔压入，配合定位孔与插片的过盈配合，就能完成支架在电路板上的固定，这种无螺丝装配的设计，在批量生产时可以大幅减少装配工序，降低人工成本，同时也避免了螺丝松动脱落造成内部电路短路的风险。支架侧面向上延伸的两个限位折边，高度刚好覆盖电芯靠近正极的1/3区域，既可以限制电芯在轴向的窜动，又不会遮挡正极的焊接区域，方便工人后续进行镍片点焊作业，折边的边缘做了圆角钝化处理，不会在装配过程中划伤电芯的绝缘外皮，也能避免工人操作时被锐边割伤。从安装边界来看，这款支架的整体高度比单节18650电芯的高度低2mm左右，安装到PCB板之后，电芯顶部的正极帽会高出支架平面，既方便后续的串并联焊接，也不会因为支架过高挤占设备内部的上层空间，对于内部空间紧张的小型便携设备来说，这种紧凑的尺寸设计可以有效提升空间利用率。不同于常见的塑料电池座，这款金属支架本身具备良好的导热性，电芯在大电流充放电过程中产生的热量，可以通过支架的金属本体快速传导到PCB板上，借助电路板的铜箔进行散热，一定程度上可以降低电芯的工作温升，提升放电稳定性。

　　在实际选型应用中，这类支架多用于单节18650供电的小型设备，比如手持测温仪、便携数据采集终端、小型无线传感节点，相比多联排的电池架，单支架的布局灵活性更高，工程师可以根据设备内部的空间形状，灵活调整电芯的安装位置，不需要受限于联排支架的固定间距。设计这类冲压支架的时候，需要重点控制几个关键尺寸：首先是环抱弧面的内径，尺寸过小会导致电芯压入困难，甚至压伤电芯外壳，尺寸过大则会出现夹持力不足，振动工况下电芯容易脱落；其次是半球形凸起的冲压高度，高度过大需要的压入力太大，会提升装配难度，高度过小则预紧力不足，起不到固定作用；另外底部插脚的长度和开口尺寸也需要严格匹配PCB的板厚和插孔尺寸，保证压入之后的拉拔力满足可靠性测试要求，不会在跌落测试中出现支架脱落的情况。

　　支架底部的平面度也需要控制在合理范围内，如果平面度超差，支架焊接或者压接在PCB上之后会出现倾斜，导致电芯安装后出现偏斜，进而影响后续镍片焊接的一致性，甚至会出现镍片虚焊的问题。从冲压工艺的角度来看，这款支架的结构只需要一套连续模就能完成冲裁、弯折、凸起成型的全部工序，生产效率高，单件成本低，适合大批量生产，板材一般选用镀镍钢带或者不锈钢带，本身具备不错的防锈能力，不需要额外做表面处理，也不会出现长期使用后锈蚀污染电芯的问题。在结构可靠性验证阶段，这类支架需要通过对应的振动测试、跌落测试、高低温循环测试，保证在不同工况下都能可靠固定电芯，不会出现松脱、移位的情况，尤其是在低温环境下，金属材料的弹性会发生变化，设计时需要预留足够的弹性余量，保证低温下仍然有足够的夹持力。
