2040规格工业铝型材结构构件三维设计

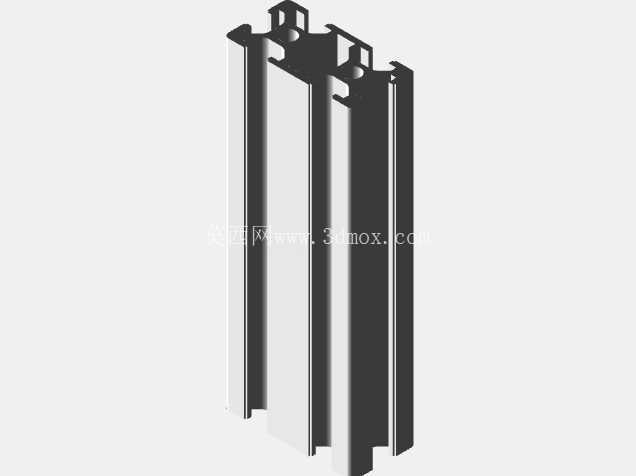

　　在非标自动化设备搭建、小型工作台组装、轻型防护围栏制作这类场景里，20系列铝型材一直是轻量化结构的首选基材，这次的2040规格型材，就是针对单方向需要更高抗弯强度、另一方向追求紧凑安装空间的使用需求设计的。从截面结构来看，这款型材采用双腔对称布局，沿40mm边长方向设置两道纵向加强筋，能在不额外增加壁厚的前提下，提升型材沿长边方向的抗弯折能力，应对单侧挂载传感器、小型气动元件时的受力变形问题，而20mm的窄边尺寸，刚好可以嵌入设备侧部的狭小安装空间，不会过多占用设备内部的走线与元件布置区域。

　　实际选型过程中，很多工程师容易忽略型材槽口的安装兼容性，这款型材的槽口采用行业通用的欧标槽尺寸，槽宽6mm，槽深足够容纳标准T型螺栓的头部，安装时不需要对型材进行二次铣削加工，直接将螺栓滑入槽内就能完成连接件、面板、脚轮等配件的固定，大幅缩短现场组装的工时。型材两端的端面可以直接搭配对应规格的端盖封边，既避免铝型材加工后的锐边划伤操作人员，也能防止车间内的切削碎屑、灰尘进入型材内腔，减少后期设备维护时的清洁工作量。

　　从安装边界来看，这款型材的单根标准长度适配常规的6米工业铝材下料规格，设计三维模型时已经预留了切割余量参考，工程师在做框架排布时，可以直接根据设计长度截取，截面的安装孔位基准统一，不管是做垂直拼接的直角连接，还是做斜向支撑的角度连接，都能和标准的角码、角槽连接件完全匹配，不会出现孔位错位、连接件无法卡入的问题。在做受力校核时，沿40mm方向的型材截面惯性矩比同壁厚的2020型材高出近一倍，在搭建跨度800mm以内的轻型横梁时，中间位置的静载变形量可以控制在0.2mm以内，完全满足视觉检测工位、小型物料输送轨道的安装精度要求，不会因为型材形变导致检测镜头偏移、输送皮带跑偏的问题。

　　设计这款型材的三维模型时，特意还原了截面处的所有工艺细节，包括槽口内侧的防滑齿纹、加强筋与外壁连接处的圆角过渡，这些细节不是多余的装饰，防滑齿纹可以让T型螺栓在锁紧时增加摩擦力，避免设备运行过程中因为持续振动导致螺栓松动移位，而圆角过渡则是铝型材挤压生产时的工艺要求，能减少挤压过程中铝材的应力集中，降低型材生产时出现开裂、变形的不良率，同时也能提升型材整体的结构强度，避免直角连接处因为应力集中出现断裂的风险。

　　在实际应用场景里，这款型材除了做设备的主体框架，还可以用来做设备的安全防护门导轨、电气元件的安装背板支撑、小型物料的滑槽导向，因为20mm的窄边刚好可以和标准的2020型材做平面拼接，拼接后表面齐平，不会出现凸起的台阶，在做设备外封板安装时，亚克力板或者钣金门板可以直接贴合在型材表面，不需要额外加装压条就能保证密封效果。如果是做桌面型的小型工作台，这款型材作为桌腿使用时，40mm的方向沿工作台的前后方向布置，能有效抵抗工作台推拉时的前后方向晃动感，而20mm的侧边不会占用过多的腿部活动空间，兼顾结构稳定性和使用舒适度。

　　很多刚接触铝型材选型的工程师，会盲目选择更大规格的型材来保证强度，反而造成设备整体重量增加、成本上升，这款2040型材就是在轻量化和结构强度之间做了平衡，在满足轻型负载使用要求的前提下，把型材的截面尺寸控制在最小范围，不管是做设备的内部支撑骨架，还是做外部的辅助结构，都能在保证结构刚性的同时，控制整体的材料成本。模型的截面尺寸完全按照实际挤压生产的公差要求绘制，槽口位置、安装基准面的尺寸精度控制在0.1mm以内，导入装配环境后可以直接和其他标准铝型材配件做配合装配，不需要再对模型进行二次修正，能直接用于工程出图、物料清单统计、装配干涉检查等设计环节，减少结构设计阶段的重复建模工作量。
