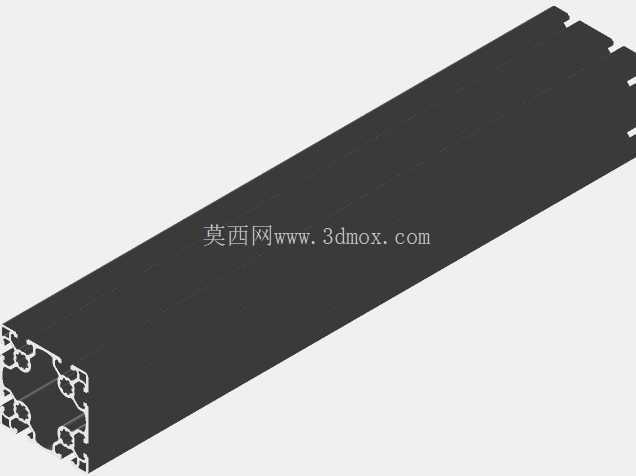

80×80截面500mm长工业铝挤压型材

　　在非标自动化设备搭建、工业流水线机架布设、检测设备防护围挡、小型工作台架体组装的场景里，80×80截面的铝挤压型材一直是重载段框架的核心选型基材，区别于小截面4040、3030型材的轻载适配属性，80×80规格的型材单米承重阈值更高，抗侧向弯曲形变能力更强，适合作为设备主支撑立柱、大跨度横梁的基础构件，本次建模还原的500mm定长型材，刚好适配多数中小型设备的竖向支撑段长度需求，无需二次截断即可直接投入装配，能减少现场加工的工序耗时。

　　从截面结构设计来看，这款型材采用了多腔室中空布局，四周均匀分布T型槽道，槽道尺寸符合工业铝型材通用装配标准，可兼容标准T型螺栓、法兰螺母、角码连接件、端盖、脚轮安装座、蹄脚调节座等全系列配套辅件，不需要额外打孔攻丝，仅靠标准连接件就能完成多维度的拼接组装，相比传统方管焊接的框架结构，装配精度更高，后期调整改造的灵活度也更强，不会因为焊接形变导致架体尺寸超差，也不会出现焊接部位锈蚀掉漆的问题。型材的截面壁厚经过优化设计，在保证整体结构刚性的前提下尽可能控制自重，中空腔室还可以作为设备走线、气路管路的布设通道，将线缆、气管隐藏在型材内部，让设备整体外观更整洁，同时避免管线外露被剐蹭破损的风险。

　　从安装边界维度考量，这款500mm长度的型材端面平整度控制符合常规装配公差要求，两端可以直接安装端盖封板，也可以通过端面连接板和其他方向的型材做垂直拼接，型材外轮廓尺寸为标准80mm×80mm正方形截面，在做框架布局设计时，不需要额外预留异形避让空间，排布时相邻型材的外表面可以完全齐平，方便后续安装防护门板、亚克力挡板、操作面板等附属部件。T型槽道的开口尺寸适配常用的M6、M8规格T型螺栓，螺栓可以从槽道任意位置滑入，锁紧后连接强度足以承受常规工业设备的静载荷与一般运行工况下的动载荷，在做设备机架设计时，竖向使用该型材作为立柱，单根配合调节蹄脚可以承载数百公斤的上部设备重量，不会出现明显的压弯形变；横向作为横梁使用时，500mm的跨度下搭配上部台板，也能满足一般装配工作台、小型检测设备台架的承重需求。

　　在实际工程应用中，这类定长的80×80铝型材常被用来搭建小型设备的底部支撑框架、设备防护栏的竖向立柱、输送线侧边的挡边安装基座、工业机器人周边的安全围栏立柱，相比焊接钢结构架，铝型材框架的组装不需要专业焊接设备，普通装配人员借助内六角扳手就能完成全部组装工作，后期如果需要调整设备布局、扩展架体功能，只需要松开连接件螺栓就能重新拆装调整，材料的重复利用率远高于焊接钢结构，也不会产生焊接废气、焊渣等施工污染物，符合现代车间的清洁化装配要求。建模过程中完整还原了型材截面的所有槽道细节、内腔加强筋结构，端面的几何特征完全匹配实际挤压生产的型材截面，在做虚拟装配验证时，可以直接调用该模型完成框架的干涉检查、连接件匹配验证，提前排查设计阶段的尺寸冲突问题，减少实际装配时的返工概率。
