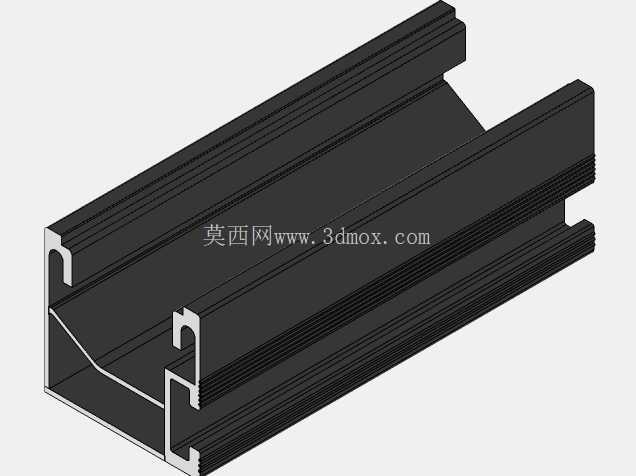

光伏系统用K2单轨36型安装铝导轨

　　从功能特性层面看，这款导轨采用一体化挤压成型的铝合金截面设计，型材本身自带多组卡槽结构，无需在导轨本体上额外钻孔攻丝，配套的边压块、中压块、挂钩固件均可直接卡入导轨的预设槽道内，通过T型螺栓即可实现快速锁紧固定，安装过程中可根据组件排布的实际尺寸灵活调整固件位置，能够抵消现场施工中存在的基础尺寸偏差，避免因预埋点位误差导致的组件安装错位问题。导轨的截面结构经过力学优化，在控制型材米重的前提下，通过多腔体加筋的构型提升截面的抗弯模量与抗扭刚度，在常规1.2米至1.5米的支架跨距布置下，可满足大部分地区的风荷载、雪荷载受力要求，不会出现长期受载后的型材下挠变形问题，避免组件因支撑结构变形产生的隐裂风险。在分布式光伏与集中式光伏电站的现场安装作业中，导轨构件是连接屋面/地面支撑基础与光伏组件的核心受力载体，其截面构型、安装适配性直接决定整套光伏支架系统的抗风载、抗雪载能力与长期服役稳定性，这款K2 SingleRail 36型安装导轨正是针对光伏组件快速安装场景开发的专用铝型材构件。从实际工程应用来看，这类导轨广泛适配彩钢瓦屋面、混凝土平屋面、地面桩基支架等多种光伏安装场景，可兼容常规边框厚度的晶硅光伏组件固定需求，在户用分布式光伏项目、工商业厂房屋顶光伏项目中都有大量落地应用，能够替代传统现场焊接的钢制支架导轨，大幅缩减现场安装的作业时长，降低高空作业的施工难度。

　　从设计思路上拆解，这款导轨的截面构型充分考虑了光伏安装的全流程需求：外侧的卡槽用于匹配屋面夹具或桩基转接件的安装，可适配不同类型的彩钢瓦夹具、L型地脚转接件，无需针对不同基础类型单独开发导轨型号；中部的加强筋结构一方面提升型材整体结构强度，另一方面可作为线缆布设的依托结构，方便光伏组件的直流线缆沿导轨内侧排布，避免线缆直接暴露在屋面受紫外线老化，同时减少线缆固定卡的额外使用；内侧的组件安装卡槽采用内翻边的咬合结构，T型螺栓卡入槽道后可承受足够的锁紧拉力，不会在长期风振作用下出现螺栓脱出、固件滑移的问题，槽道的开口尺寸经过精准控制，既可以保证T型螺栓顺利卡入滑动，又能避免螺栓在槽道内出现不必要的转动，降低现场安装的调整难度。

　　在安装边界与尺寸适配方面，这款36规格的单轨导轨，其截面宽度方向的尺寸经过优化，在保证压块有足够搭接面积的前提下，尽可能缩小型材的迎风面积，降低风荷载对支架系统的整体作用力；导轨的壁厚设计兼顾了结构强度与挤压成型的工艺性，转角位置均采用圆角过渡，避免挤压生产过程中出现应力集中导致的型材开裂，同时也能防止现场安装作业时尖锐边角划伤施工人员、破坏组件线缆绝缘层。安装过程中，单根导轨的标准长度可根据项目的阵列排布长度灵活裁切，相邻两根导轨之间可通过配套的导轨连接件实现无缝拼接，拼接位置的内置连接片可同时卡入两根导轨的同侧槽道，保证拼接位置的直线度与结构强度，无需额外的钻孔铆接工序，在长阵列排布场景下可有效减少导轨的接头变形问题。不同于通用型工业铝型材，这款光伏专用导轨的槽道尺寸是针对光伏压块、挂钩固件专门匹配的，不存在通用型材槽道与固件适配间隙过大、锁紧力不足的问题，所有配套固件均可实现无间隙配合，在长期户外服役过程中，能够耐受温度变化带来的型材热胀冷缩，不会出现固件松动、组件移位的问题。另外，导轨的表面采用阳极氧化处理，在铝合金表面形成致密的氧化层，可耐受户外酸雨、盐雾、紫外线的长期侵蚀，在沿海高盐雾区域、西北高紫外线区域都能保证足够的服役寿命，不会像钢制导轨那样出现涂层脱落、锈蚀膨胀的问题，减少电站全生命周期内的支架维护工作量。

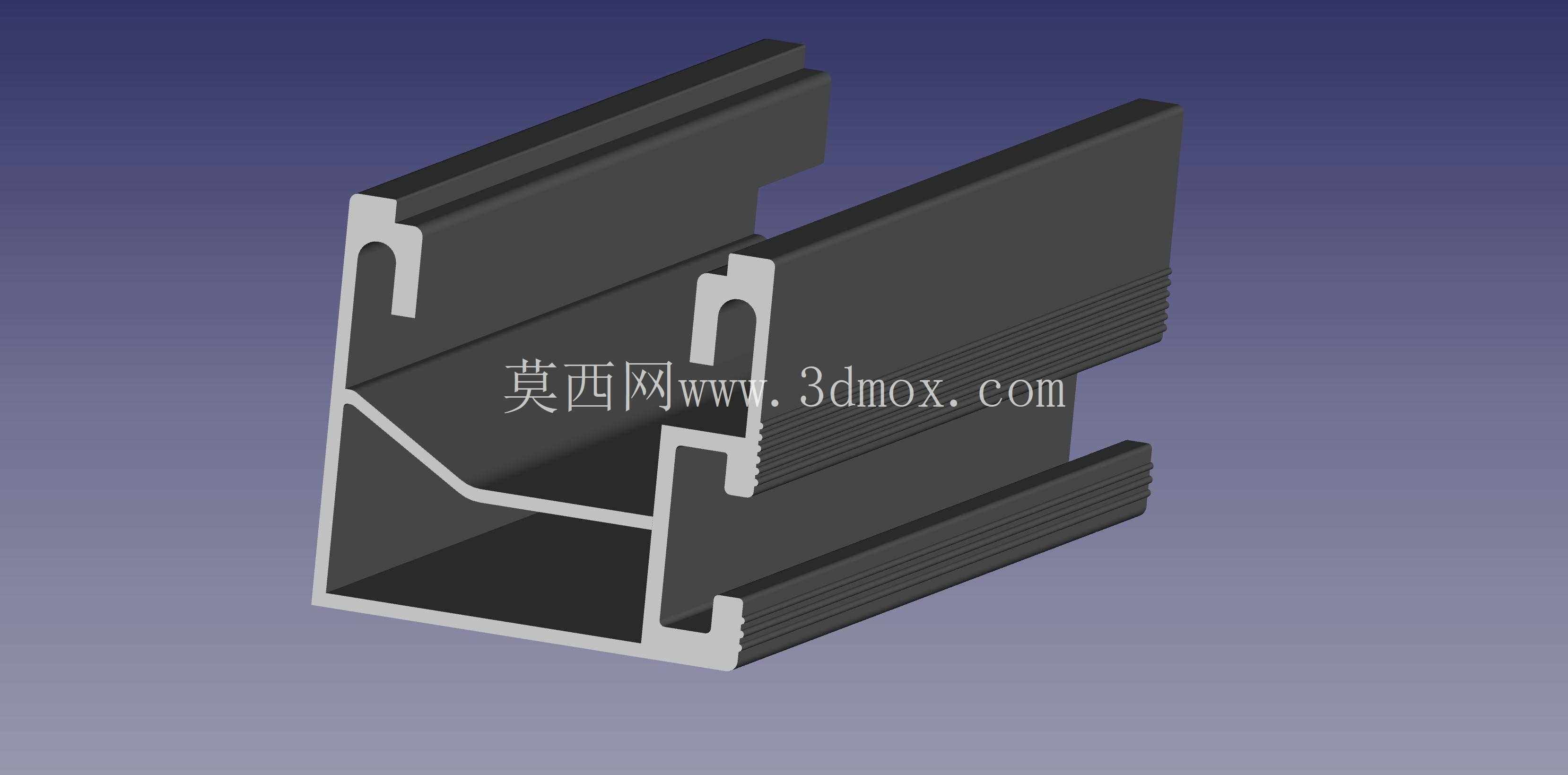

　　在实际项目选型过程中，这类单轨结构的光伏导轨相比双轨排布的支架方案，可减少单排组件下方的导轨用量，降低支架系统的整体材料成本，同时单轨的安装定位更简单，施工人员仅需调整单根导轨的直线度即可满足组件安装要求，相比双轨方案可减少近一半的导轨调平工作量，尤其适合工期紧张的分布式光伏项目使用。从三维建模的角度来看，构建这款导轨模型时需要重点关注截面卡槽的尺寸精度，尤其是槽道的内翻边尺寸、槽道内部净空尺寸，这些尺寸直接决定了配套固件能否正常装配，建模过程中需要保证截面拉伸后的整体一致性，避免出现槽道尺寸偏差导致的装配干涉问题，同时要注意型材转角处的工艺圆角处理，还原实际挤压生产的工艺特征，保证模型与实际量产型材的一致性，为后续的支架整体装配模拟、力学仿真分析提供准确的模型基础。
