10000uF直插径向铝电解电容结构

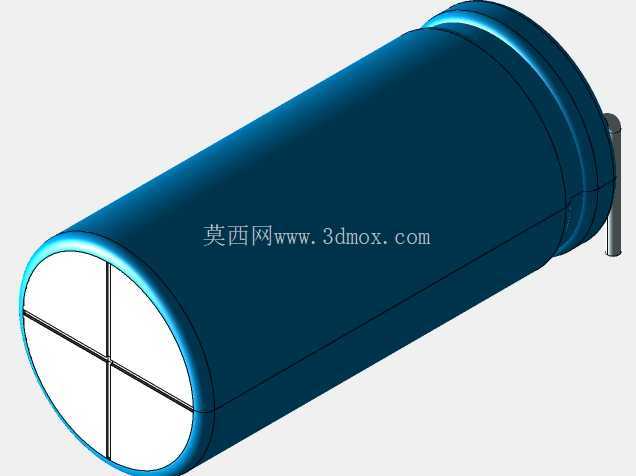

　　电容顶部的十字防爆刻痕是结构设计的关键细节，当内部电解液因过温、过压产生气化导致内压升高时，刻痕位置会优先开裂泄压，防止整个壳体炸裂飞溅，这一细节在高压大容值电解电容的设计中属于强制安全结构，所有量产型号都必须经过防爆压力测试验证。从安装边界来看，这款电容采用双引脚径向引出设计，两根引脚平行排布在电容端面的同一侧，引脚间距符合通用直插元件的标准孔距要求，在PCB Layout时可以直接调用标准封装库的焊盘尺寸，无需单独定制开孔。电容本体的圆柱外径与本体长度匹配常规大容值电解电容的尺寸区间，在布局时需要预留足够的本体避让空间，尤其是在电容周边布置 taller 元件时，要注意电容本体的高度差，避免波峰焊或组装时发生元件干涉。在工业控制板卡、开关电源、变频驱动模块的PCB布局设计中，直插式径向电解电容是最常见的被动储能元件之一，这类电容承担着输入输出滤波、纹波抑制、瞬时大电流补能的核心作用，其结构设计的合理性直接影响整块电路板的安装空间利用率、长期运行可靠性与抗振性能。这款10000uF规格的径向电容采用圆柱形铝壳封装结构，外壳采用深色调阳极氧化处理，既可以隔绝外界潮气侵入内部芯包，也能在电容发生过压鼓包时提供足够的形变冗余，避免外壳瞬间爆裂带来的周边元件损伤。

　　很多刚入行的结构工程师在做电源板布局时，容易忽略径向电解电容的安装方向与引脚受力问题，实际上这类大容量电容的自重较大，在有振动工况的设备（比如工业变频器、车载电源模块）中使用时，不能仅靠引脚的焊接强度固定电容本体，需要在电容本体与PCB之间点胶固定，或者在壳体上设计对应的电容限位卡槽，避免长期振动导致引脚脱焊、电容本体歪斜。从功能特性上看，10000uF的大容量规格通常用在电源的输入整流后端，用来平滑整流后的脉动直流电压，抵消负载突变时的电压跌落，尤其是在电机驱动、大功率音频功放这类瞬时电流波动极大的电路中，多颗该规格电容并联使用可以有效降低电源内阻，提升动态响应能力。

　　设计这款电容的三维模型时，重点还原了铝壳的卷边封装结构、端面的密封胶层与引出引脚的相对位置，没有对内部的芯包卷绕结构做过度细化，因为对于PCB结构设计、整机装配干涉检查的场景来说，外部的安装尺寸、引脚位置、本体轮廓才是工程师最关注的核心参数，内部结构不会影响装配校验的准确性。在做整机的热设计时，还要注意径向电解电容的摆放位置，要尽量远离功率管、整流桥这类发热元件，因为电解电容的电解液长期处于高温环境下会加速挥发，导致容量衰减、ESR升高，最终提前失效，所以在结构布局时通常会把电容布置在风道的进风侧，或者与发热元件之间预留足够的隔热距离。

　　另外，电容外壳的负极标识条在三维模型中也做了对应体现，这个细节对于生产组装环节的目视检查非常重要，可以避免插件时电容极性插反，要知道电解电容极性反接会导致通电后快速鼓包漏液，严重时甚至会引发电路短路起火，所以模型上的极性标识结构不能省略，方便在生成装配指导文件时清晰标注安装方向。很多工程师在调用三维模型做虚拟装配时，经常会忽略电容引脚的长度余量，实际上直插电容的引脚在过波峰焊后会有剪脚工序，模型中给出的引脚长度是出厂时的标准长度，在做PCB的引脚开孔设计时，孔径要比引脚直径大0.2-0.3mm，既方便插件作业，也能保证焊锡的浸润效果。对于有灌封要求的电源模块，还要考虑电容本体与灌封胶的兼容性，电解电容的铝壳与密封胶层不能被灌封胶腐蚀，所以在结构设计时如果要做整体灌封，需要确认电容的外壳材质适配对应的灌封胶类型，避免长期使用后胶层渗入电容内部导致失效。
