适配TO-220与TO-126封装的层叠式散热结构

　　在中小功率电力电子设备的结构设计环节，半导体功率器件的散热配套一直是影响整机长期运行可靠性的核心细节，尤其是采用TO-220、TO-126直插封装的三极管、三端稳压器、MOS管、低压差线性稳压器这类器件，自身工作时的结温上限普遍在125℃到150℃区间，如果没有匹配的散热结构导出热量，很容易出现温漂超标、输出参数漂移，甚至过热烧毁的问题，这类层叠式鳍片结构的散热器，就是专门针对这类封装器件开发的被动散热方案。

　　从实际应用场景来看，这类散热器覆盖的领域非常广，小到桌面式开关电源、工控板卡上的稳压模块、小型逆变器的功率管位，大到充电桩辅助电源模块、工业控制终端的功率驱动板、家用小功率变频家电的控制板，只要板上搭载TO-220或TO-126封装的发热器件，且整机没有配置强制风冷的空间，都会选用这类结构的散热器做被动散热。不同于大功率设备用的铝挤型大尺寸散热器，这类小尺寸散热器不需要额外占用过多板上空间，安装方式也更灵活，既可以通过器件自带的安装孔直接用螺丝锁固在散热器基板上，也可以搭配导热硅胶垫、导热硅脂填充接触间隙，降低接触热阻，部分对绝缘有要求的场合，还可以在器件与散热器之间加装云母绝缘片、矽胶片，避免器件散热片与基板连通造成电路短路。

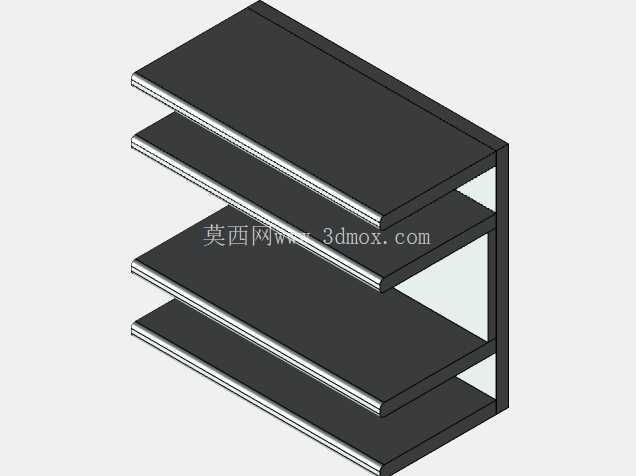

　　从结构设计思路来看，这款散热器采用单侧基板加四层平行鳍片的层叠布局，基板侧为平整安装面，用来贴合功率器件的金属散热面，鳍片与基板垂直排布，每一层鳍片之间预留了均匀的空气流通间隙，这种设计的核心逻辑是在有限的外形尺寸内，尽可能扩大散热片与空气的接触面积，同时保证鳍片间的空气可以依靠冷热空气密度差形成自然对流，不需要额外搭配风扇就能把器件传导过来的热量持续散到周围环境中。鳍片的厚度做了均匀化处理，既不会因为鳍片过薄导致压铸或机加工时出现变形、平整度不足的问题，也不会因为鳍片过厚压缩空气流道的空间，降低对流换热的效率。基板的厚度经过匹配计算，能够保证器件安装位置的热量快速横向扩散到整个基板面，再均匀传导到每一层鳍片上，避免出现局部热量堆积、鳍片换热效率不均的问题。

　　在安装边界与尺寸适配方面，这款散热器的基板安装面预留了对应TO-220、TO-126封装的安装孔位，孔位间距匹配两种封装的标准安装尺寸，不需要额外做孔位修改就能直接适配，安装时只需要将器件的散热面对齐基板平面，涂抹均匀薄层导热硅脂后，用配套的螺丝加绝缘垫圈锁紧即可，锁紧力矩控制在合理区间，避免压力过大导致器件封装开裂或者基板变形。整体外形尺寸控制在小体积范围内，安装后突出PCB板的高度不会超过常规直插器件的最高高度，不会对板上其他元器件的布局造成干涉，也不会影响设备外壳的内部空间预留。鳍片的边缘做了微小的倒角处理，避免生产组装过程中锋利的边角划伤操作人员的手，也不会刮伤板上的导线绝缘层。

　　从实际使用的性能表现来看，这类散热器在自然对流环境下，能够将TO-220封装器件在额定功耗下的结温控制在安全工作区间内，针对10W以内的耗散功率场景，不需要额外增加风冷措施就能满足器件的散热降额要求，相比采用陶瓷散热片、PCB覆铜散热的方案，金属材质的散热器导热效率更高，长期使用也不会出现老化、导热性能下降的问题。在结构建模过程中，这类散热器的模型需要严格匹配实际加工的尺寸公差，尤其是基板安装面的平面度、安装孔的位置度，都要符合机械加工的公差要求，避免在结构装配时出现器件安装不上、贴合间隙过大导致热阻升高的问题。鳍片之间的间距也要严格按照设计值建模，因为间距过小会阻碍自然对流的空气流通，反而会降低整体散热效率，间距过大则会浪费有限的空间，无法最大化利用散热面积。

　　很多刚接触电子结构设计的工程师容易忽略小功率器件的散热匹配，觉得器件耗散功率不大就不需要专门的散热器，实际上在密闭外壳的设备内部，环境温度本身就会比室温高出20℃到30℃，如果没有足够的散热面积导出热量，器件的结温很容易突破上限，导致设备在高温环境下工作时出现故障，这类经过尺寸优化的层叠式散热器，刚好填补了小功率直插封装器件的散热需求空白，既不会过度设计增加物料成本，也能满足长期可靠运行的散热要求。
