KF301-5-4P四针间距5mmPCB螺丝接线端子

　　在低压电控、工控板卡、小型电源模组的板端接线场景里，螺丝式接线端子始终是兼顾接线可靠性与操作便捷性的主流选择，这款四针规格的PCB螺丝连接器，就是针对小电流板端直连需求开发的连接部件，适配针间距5mm的布板规范，可直接替代同规格KF301系列端子使用。从实际应用场景来看，这类端子广泛覆盖民用小家电控制板、工业传感器转接板、小型PLC扩展模块、LED驱动电源板等场景，尤其适合需要频繁拆装接线、现场接线作业的设备，相比插拔式端子，螺丝压接的方式能提供更稳定的线缆握持力，在存在小幅振动的设备工况下，也不容易出现接线松脱、接触电阻升高的问题。

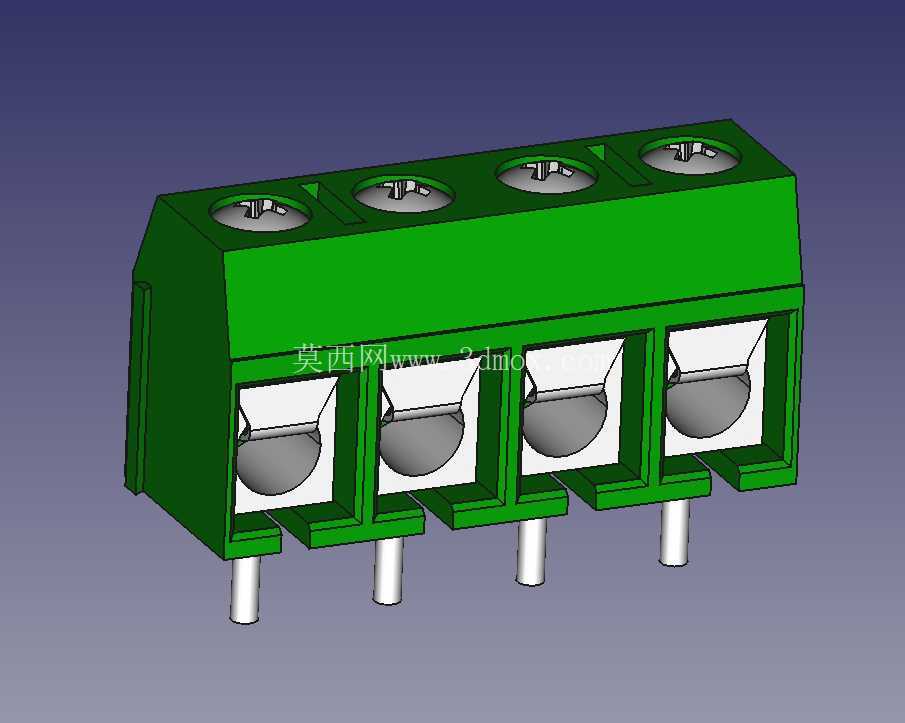

　　从功能特性上看，这款端子采用顶部螺丝锁紧、正面进线的结构设计，接线时无需将端子从PCB上拆下，直接从正面插入剥好的裸线端，拧紧顶部的锁紧螺丝即可完成固定，单孔可适配0.5-2.5平方毫米的单股或多股铜芯线，压接后线缆与内部导电件的接触面积充足，额定载流可覆盖10A以内的低压直流或工频交流场景，满足绝大多数小功率板卡的接线需求。端子的绝缘基座采用工程塑料注塑成型，具备足够的介电强度与阻燃性能，相邻针位之间设置有独立的隔栏，可避免接线过程中铜丝外露造成的极间短路，同时隔栏结构也能提升基座的整体结构强度，多次拆装螺丝也不会出现基座开裂、形变的问题。

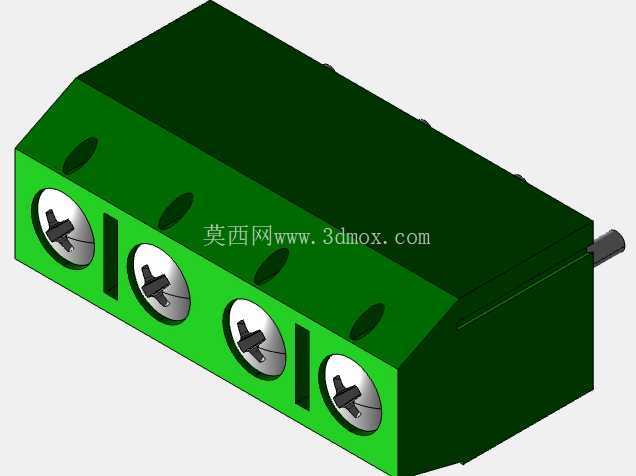

　　设计层面上，这款端子的插针采用直插式设计，插针位置与PCB焊盘完全对应，插针长度适配1.6-2mm厚度的常规PCB板，过波峰焊或手工焊接时都能保证足够的焊锡浸润面积，插针与内部导电件为一体式冲压结构，减少了连接环节的接触电阻，导电件表面做镀锡处理，可提升抗氧化能力，长期使用也不会出现氧化锈蚀导致的导通不良。锁紧螺丝采用标准十字槽设计，适配常规螺丝刀操作，螺丝底部配套弧形压片，压接时压片会随螺丝下压均匀贴合在线缆表面，不会因为螺丝直接顶压造成铜丝断裂，同时弧形结构能适配不同线径的线缆，压接后线缆的抗拉脱能力更强。

　　从安装边界与尺寸适配来看，这款四针端子的总宽度为20mm，也就是四个针位各占5mm间距，基座总高度从PCB板面算起为13.5mm，进线方向的深度为10mm，布板时需要在端子正面预留至少15mm的接线操作空间，方便线缆插入与螺丝刀操作，顶部需要预留8mm以上的空间用于螺丝锁紧操作。端子底部的插针突出基座底面2.8mm，焊接后插针穿过PCB的长度为1mm左右，不会在PCB背面突出过多，避免影响板卡背面的元件布局或绝缘防护。基座两侧没有额外的固定耳，完全依靠四个插针与PCB的焊接实现固定，在常规使用场景下强度足够，若应用在振动较强的设备上，也可在基座底部点胶加固，不会影响原有安装尺寸。

　　在实际选型使用时，需要注意这款端子的针间距为5mm，不能与3.81mm、7.62mm间距的同系列端子混用，布板时焊盘孔径设置为1.2mm即可适配插针尺寸，相邻焊盘之间的间距严格保持5mm，避免出现焊接偏移。端子提供多种绝缘基座颜色可选，可根据板卡的功能分区选择对应颜色，比如交流回路用红色、直流回路用绿色、信号回路用蓝色，方便现场接线时的区分辨识，减少接线错误的概率。相比焊接导线的直接连接方式，使用这类接线端子可大幅提升板卡的装配效率，后期维护更换线缆时也无需反复拆焊PCB，降低维护过程中损坏板卡线路的风险。
