滚珠丝杠BF-10端配套Seeger挡圈结构

　　从实际功能来看，这类挡圈的核心作用是卡在丝杠轴端的环形卡槽内，对支撑侧的轴承内圈形成轴向限位，避免丝杠在往复进给过程中，受轴向切削力或是传动反作用力出现轴向移位，同时也能抵消一部分丝杠高速旋转时产生的轴向窜动量，保障传动副的重复定位精度稳定在设计公差范围内。设计这类挡圈的时候，首先要匹配轴端卡槽的尺寸边界，开口处的两个凸耳是专门为卡簧钳操作预留的装夹位，两个凸耳的中心孔同轴度要控制在合理范围内，避免装夹时挡圈出现偏斜，导致卡入卡槽时局部应力集中。挡圈的截面厚度要和卡槽的宽度形成间隙配合，既不能过松导致挡圈在卡槽内出现径向晃动，也不能过紧导致装配时挡圈无法顺利卡入，甚至刮伤卡槽的边缘影响限位可靠性。在直线传动模组的装配环节里，滚珠丝杠的轴端限位一直是影响传动精度保持性的细节要点，尤其是BF系列支撑端配套的轴用挡圈，很多设计新手容易忽略挡圈与安装槽的配合公差，导致丝杠运行过程中出现轴向窜动，或是挡圈受交变载荷脱出的问题。这款适配BF-10端部的Seeger垫圈，本质是轴用弹性挡圈的细分规格，专门对应10mm轴径的滚珠丝杠支撑端安装场景，常见于小型自动化滑台、桌面级数控设备、3D打印传动机构、轻载点胶设备的丝杠装配工位。

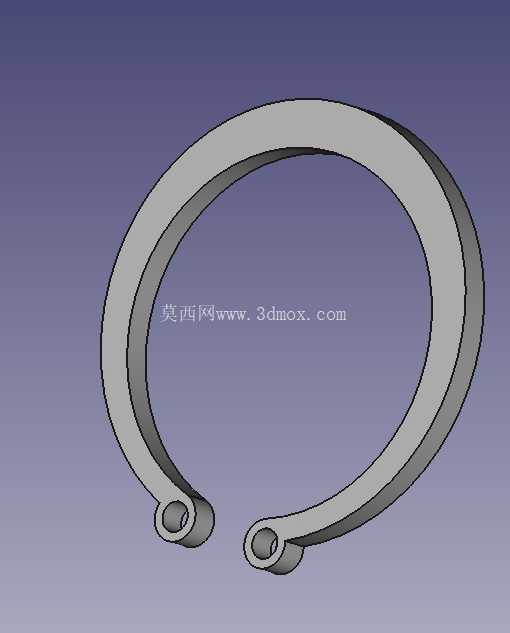

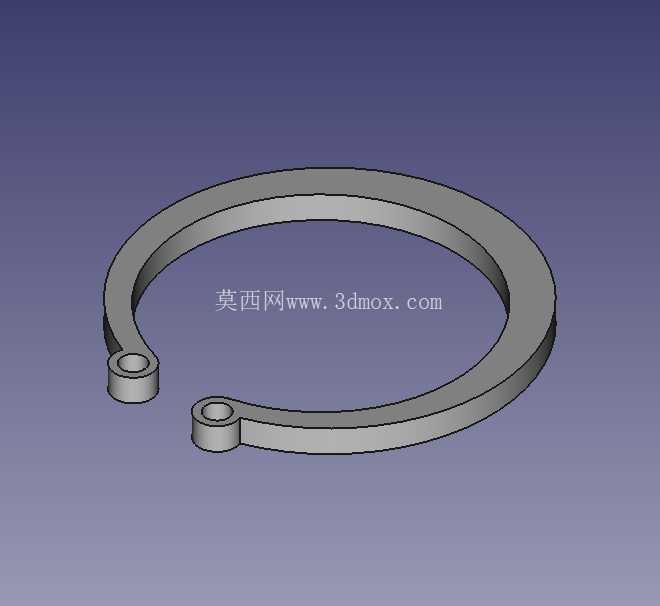

　　挡圈的整体外径要大于轴承内圈的内径，同时要小于轴承座端盖的内孔避让尺寸，避免装配后端盖压到挡圈，造成挡圈变形失去弹性。从外形结构来看，这款挡圈采用开口C型结构，利用弹簧钢自身的弹性变形实现装拆，两个端部的圆柱凸耳一方面是装夹受力点，另一方面也能避免挡圈的尖锐边缘刮伤安装人员或是周边的密封件。在实际选型应用中，要注意挡圈的工作载荷边界，这类规格的挡圈只适用于轻载、中低速的滚珠丝杠传动场景，如果是重载切削设备的丝杠轴端限位，不能单独依靠这类挡圈承载轴向力，需要搭配锁紧螺母共同形成轴向限位结构，挡圈仅起到防松的辅助作用。

　　装配过程中要先确认轴端卡槽的倒角符合要求，卡槽的边缘不能有毛刺或是加工残留的铁屑，否则挡圈卡入后会出现贴合不严密的问题，设备运行一段时间后挡圈容易从卡槽内脱出，造成丝杠支撑端失效。另外要注意挡圈的安装方向，凸耳的位置要避开轴承的滚动体受力区域，避免挡圈和轴承保持架出现运动干涉。很多现场装配的故障案例里，就是因为挡圈装反或是凸耳位置不对，导致设备运行时挡圈被保持架刮蹭变形，最终脱落引发传动故障。从建模逻辑来看，构建这类挡圈模型时，要先确定轴径对应的挡圈标准尺寸，先绘制C型的截面轮廓，再通过拉伸生成主体结构，之后在两个端部做出凸耳的圆柱结构，最后对所有的锐边做倒圆角处理，避免应力集中点的出现。

　　要注意挡圈的开口尺寸要满足装配时的扩张量要求，也就是当挡圈被卡簧钳撑开至能套入轴径时，最大应力不能超过材料的屈服极限，否则挡圈会出现塑性变形，装入卡槽后无法恢复原有尺寸，导致限位失效。在实际的设备维护场景中，这类挡圈属于易损的小零件，每次拆解丝杠支撑端的时候都要检查挡圈的弹性是否正常，如果出现挡圈变形、开口扩张无法复位、表面出现裂纹的情况，必须直接更换，不能继续复用，否则很容易在设备运行时出现失效故障。对于做小型自动化设备结构设计的工程师来说，这类标准件的选型不能只看轴径匹配，还要核对挡圈的厚度、外径、卡槽尺寸的配合公差，同时要在装配图中标注清楚挡圈的安装方向和装夹注意事项，给现场装配人员明确的操作指引，减少因为小零件装配不当引发的整机故障。
