CR系列纽扣电池座金属接触弹片结构

　　在便携消费电子、小型传感节点、低功耗物联网终端的硬件结构设计中，纽扣电池的固定与接触导通结构，是决定整机组装效率、供电可靠性的核心细节之一，这类弹片式电池座的设计，往往需要在极小的空间内平衡弹性接触力、焊接定位精度、电池拆装便利性与结构强度，很多初次接触小型硬件结构设计的工程师，很容易忽略这类小零件的安装边界细节，导致后期试产时出现电池接触不良、焊盘虚焊、拆装时弹片变形等问题。

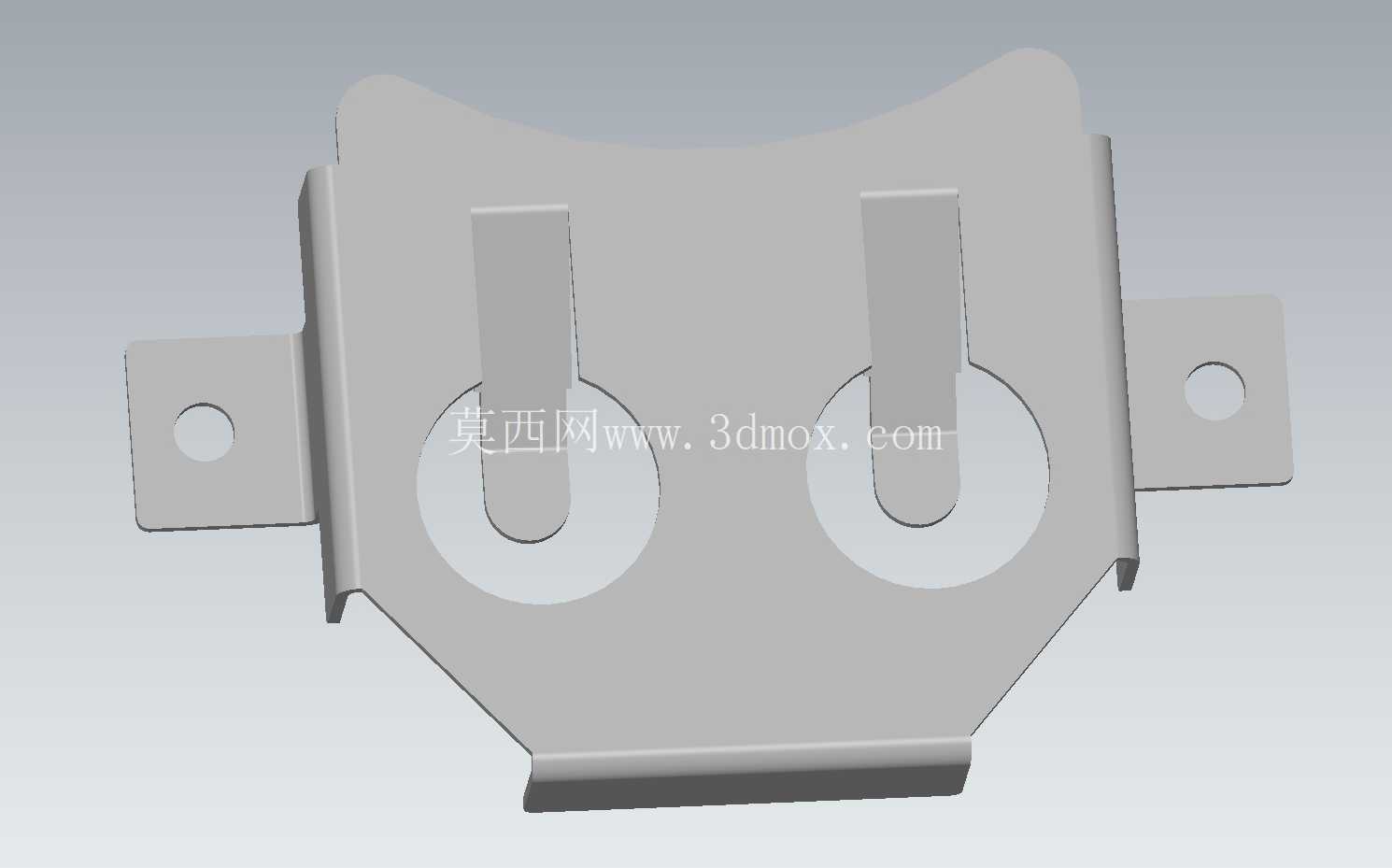

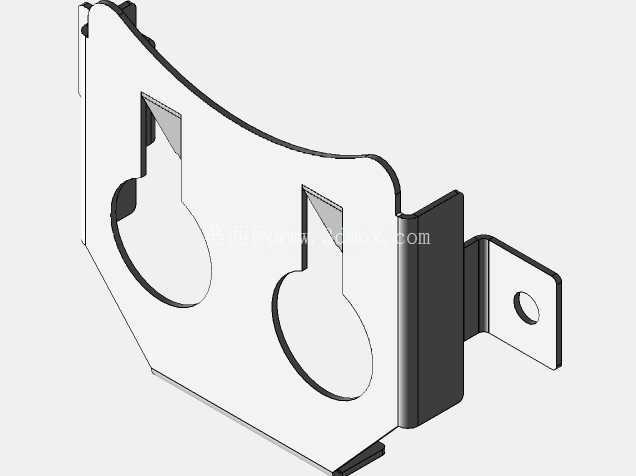

　　这款适配CR1216、CR1220、CR1225系列纽扣电池的接触弹片，整体采用冲压折弯工艺成型，主体承载面做了两个对应纽扣电池负极轮廓的下沉定位槽，槽边的弧形切口刚好贴合电池圆周侧壁，装配时电池顺着槽位滑入即可完成径向定位，不需要额外的压合固定结构，两个并排的槽位设计可以支持单颗大厚度纽扣电池或者两颗薄款纽扣电池的叠装供电，适配不同功耗等级的电路供电需求。弹片一侧的折弯立边是电池正极的接触区域，折弯处做了圆弧过渡处理，避免应力集中导致反复拆装后出现金属疲劳断裂，立边的高度刚好匹配对应型号纽扣电池的正极面高度，接触位置避开电池正极的边缘封边区域，保证接触电阻稳定在毫欧级，不会因为长期使用出现氧化导致的接触压降过大问题。

　　从安装边界来看，弹片尾部延伸出的带定位孔焊片，是整个零件的PCB焊接定位基准，焊片上的圆孔对应PCB板上的定位焊盘，过炉焊接时可以通过治具定位或者焊盘本身的张力固定零件位置，不会出现过炉时零件偏移导致的焊接错位。整个弹片的主体平面度控制在0.1mm以内，保证焊接后与PCB板面贴合平整，不会出现翘曲导致的电池装配倾斜。弹片的材料选用常规的镀镍弹簧钢片，既有足够的弹性保证电池装入后有持续的压紧力，避免设备跌落、振动时出现电池瞬断，又有良好的焊接性能，能够适配常规的波峰焊、回流焊工艺，不需要额外的表面处理工序。

　　在实际选型应用中，需要注意弹片周围的结构避让空间：弹片上方需要预留至少0.3mm的电池拆装操作空间，避免外壳筋位顶住电池导致拆装困难；弹片折弯立边的外侧需要预留0.2mm的弹性变形余量，不能贴紧外壳内壁，否则会导致正极接触压力过大，电池装入困难甚至刮破电池正极表面的镀层。两个定位槽的深度经过反复验证，既可以保证电池装入后不会轻易从槽位脱出，又不会因为槽深过大导致电池取出时需要过度撬动弹片，日常维护更换电池时，只需要用绝缘拨片轻轻撬动电池边缘即可取出，不需要借助专用工具。

　　很多低功耗穿戴设备、无线测温节点、蓝牙信标产品的结构设计中，这类弹片电池座相比塑封纽扣电池座，整体厚度可以降低0.8-1.2mm，对于追求极致轻薄的便携设备来说，这个厚度差往往决定了整机能做到的最终厚度尺寸。同时冲压成型的弹片成本远低于带塑胶基座的电池座，大批量量产时单颗成本可以控制在极低水平，适合百万级以上的消费电子量产项目选用。设计时还需要注意，弹片的负极接触区域与PCB焊盘的导通路径要尽量短，减少大电流脉冲放电时的线路压降，对于需要瞬间大电流供电的射频类电路，还可以在弹片相邻位置预留陶瓷电容焊盘，配合电池的内阻特性优化电源瞬态响应。

　　从结构可靠性角度，这款弹片的折弯半径都大于材料厚度的1.5倍，符合冲压件的工艺设计规范，不会出现冲压成型时的开裂问题，弹片所有外露边缘都做了去毛刺处理，不会在装配时划伤操作人员或者刮破电池表面的绝缘层，避免出现电池短路的风险。在做整机跌落测试验证时，1.2米高度自由跌落至水泥地面的测试条件下，电池不会从弹片槽位中脱出，接触电阻变化率不超过10%，完全满足消费类电子产品的可靠性测试标准。针对工业类应用场景，还可以通过调整弹片的镀层厚度，提升抗盐雾腐蚀能力，适配高湿度、高盐雾的户外使用环境。
