Apalis iMX8嵌入式计算机模块三维结构

　　在工业嵌入式硬件开发场景中，这类核心计算模块的三维结构建模是整机硬件设计流程里的关键前置环节，直接决定了载板布局、结构固定、散热设计的最终落地效果。做这类模块的结构建模时，首先要明确其实际使用场景：它常被部署在工业网关、边缘计算终端、医疗检测设备、轨道交通车载控制单元这类对可靠性要求极高的设备内部，作为核心计算载体承担数据运算、外设调度、协议转换的核心功能，不需要直接面向终端用户暴露，所有结构设计都要优先服务于安装可靠性、信号完整性与长期运行稳定性。

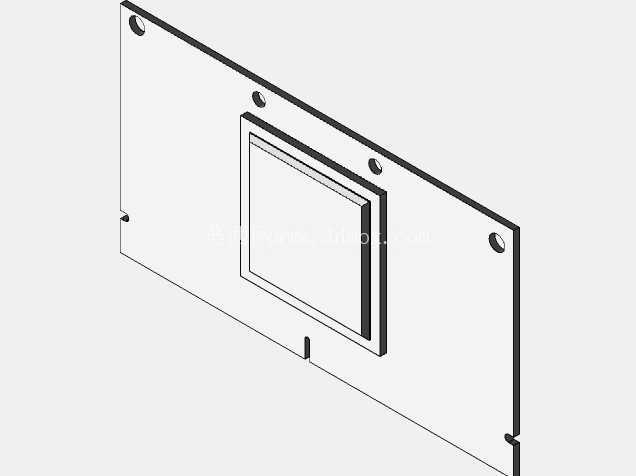

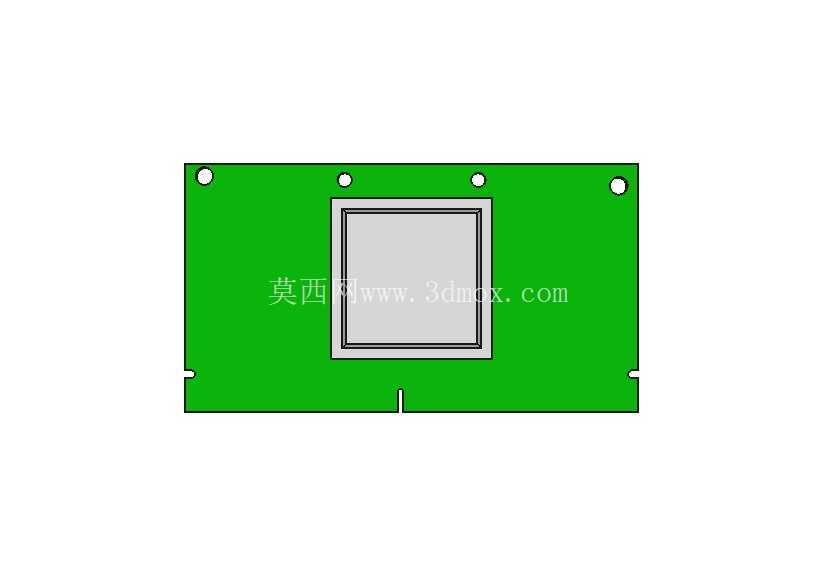

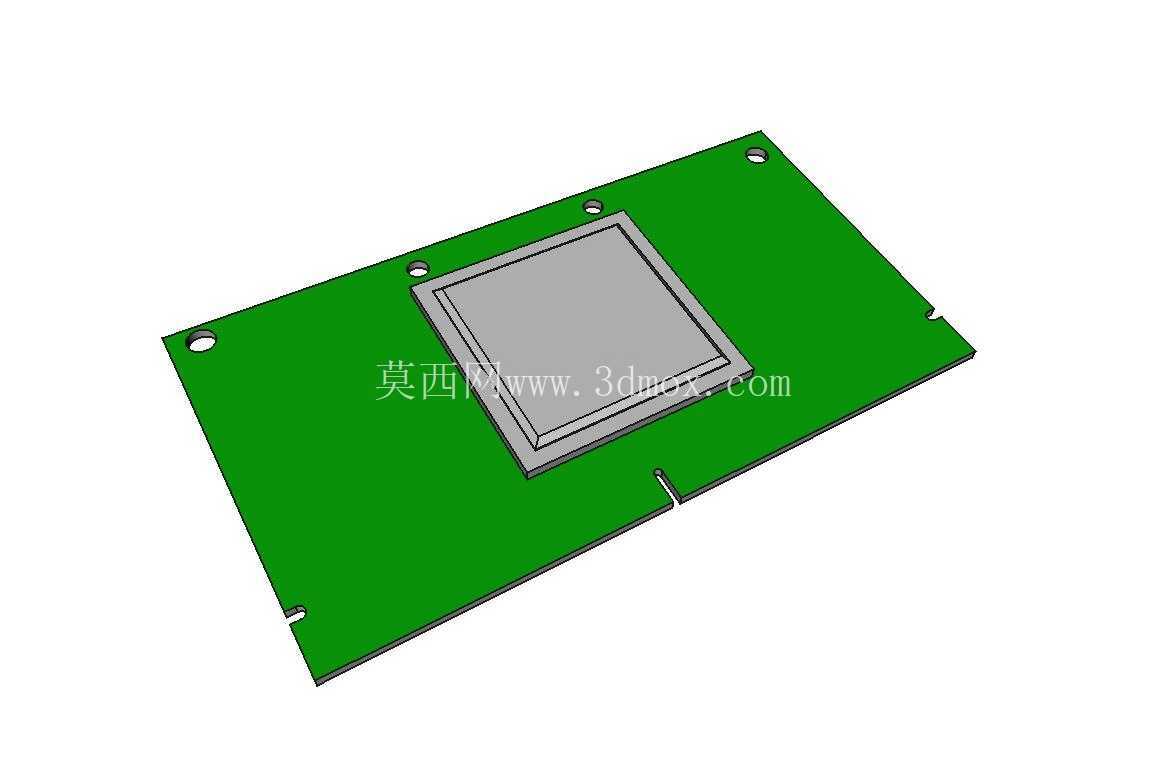

　　从产品功能特性对应的结构设计逻辑来看，这款模块采用板对板连接的部署逻辑，主体PCB基板作为所有元器件的承载基体，建模时首先要还原基板的外形轮廓：四个角预留的固定安装孔是结构配合的核心基准，孔位的位置公差、沉头深度都要严格匹配实际器件参数，避免后续装配时出现固定柱干涉、螺丝锁付滑牙的问题。基板边缘的缺口设计并非冗余结构，是为了匹配载板上的定位柱、防呆结构，防止模块插装时出现方向错位，导致引脚烧毁的硬件故障，建模时这些缺口的位置、尺寸精度要控制在0.1mm级，才能保证结构干涉检查的有效性。

　　基板中央的核心SoC芯片区域是整个模块的高度最高点，建模时要准确还原芯片金属封装的外形轮廓与突出高度，这部分尺寸直接关系到整机散热结构的设计——如果散热片的预留间隙计算偏差，要么会出现散热片压不紧芯片导致导热效率不足，要么会出现散热片过度挤压芯片导致封装开裂、引脚虚焊的长期可靠性问题。芯片周边的阻容元件虽然单体尺寸小，但建模时不能直接忽略简化，要按照实际布局还原其高度分布，避免后续做整机EMC屏蔽罩设计时，出现屏蔽盖下压碰到元器件的装配问题。

　　从安装边界的设计逻辑来看，这类模块的插装方向、与载板的叠层高度都有严格的约束：模块底部的板对板连接器高度决定了模块与载板之间的净空距离，这个区域是载板表层走线、低矮元器件的布置空间，建模时如果错误压缩这个间隙，会直接导致载板布局时出现元器件与模块底部干涉的问题，后续改板会耗费大量的时间成本。模块两侧的半孔工艺区域是信号引出的连接位置，建模时不需要还原每一个引脚的微观结构，但要准确标注出连接器的整体占位范围与禁布区要求，给硬件工程师的PCB布局提供明确的结构参考。

　　实际工程应用中，这类核心模块的三维模型最常被用在三个环节：首先是整机结构设计阶段的干涉检查，结构工程师可以直接导入模型，在整机装配环境里模拟模块的插装过程，检查周边结构件、散热件、走线空间是否存在冲突；其次是硬件载板设计阶段的封装核对，结构模型可以和PCB封装做叠加比对，确认安装孔、连接器位置、器件高度的匹配度，避免投板后出现结构不匹配的问题；最后是散热仿真环节的模型前置处理，准确的外形尺寸可以帮助热仿真工程师划分网格，更精准地模拟芯片满载运行时的热量传导路径，优化散热片的尺寸与风道设计。

　　做这类嵌入式模块的建模时，很容易出现的误区是过度追求微观细节还原，把每一个 tiny 的阻容元件、每一个引脚都做精细建模，反而导致整个装配体的文件过大，影响后续结构设计的操作流畅度；但也不能过度简化，把核心的安装基准、高度最高点、连接边界都省略掉，让模型失去工程参考价值。合理的建模思路是抓核心基准：安装孔位、基板轮廓、最高器件高度、连接器占位尺寸必须1:1精准还原，非核心的小型阻容元件可以做适当简化，用统一高度的方块替代，既保证模型的工程参考价值，又控制模型的整体数据量，适配不同设计环节的使用需求。

　　在工业场景的长期使用中，这类模块还要考虑振动工况下的固定可靠性，四个角的安装孔位对应的固定方式、螺丝锁付的扭矩要求，都会在结构设计阶段通过模型做应力仿真验证，避免长期振动下出现模块松动、接触不良的故障。同时模型里还原的芯片高度，也能帮助工程师计算导热垫的压缩量，选择合适厚度的导热材料，保证长期运行下的导热效率，不会因为振动、温度循环导致导热垫接触失效。
