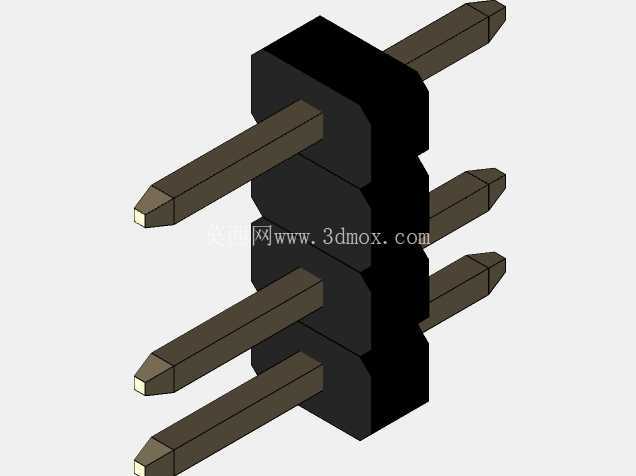

在消费电子、工业控制板卡、小型智能硬件的板间连接场景里,排针是最常用的板对板、线对板连接载体,常规等间距满pin排针往往无法适配部分需要防反插、缺pin定义的电路设计需求,这款移除引脚2的四路间隔排针,就是针对这类特殊电路连接需求开发的定制化接插件结构。
从实际使用场景来看,这类缺pin排针常应用在需要硬件防呆的板卡连接位,比如小型传感模块、工控IO扩展板、定制化消费电子主板上,当电路设计中某一pin位定义为空、或者需要通过缺pin实现物理防反插避免烧板时,常规满pin排针无法满足需求,若采用后期剪脚的方式处理,不仅剪脚平整度难以控制,残留的金属毛刺还可能造成相邻引脚短路,同时剪脚后的引脚截面容易氧化,长期使用会出现接触电阻升高、连接不稳定的问题。这款排针在设计阶段就直接移除了第二路引脚,从结构根源上避免了后期剪脚带来的各类隐患,同时配合环氧树脂填充对应空位的结构,进一步提升了防反插的可靠性。
设计过程中首先确定了引脚间距参数,选用1.27mm的标准间距规格,这个间距属于板卡连接中常用的细间距规格,适配绝大多数高密度布板的PCB设计,不会占用过多板上空间。引脚采用黄铜基材做基础导电载体,表层做镀锡处理,兼顾导电性能与焊接可靠性,引脚端部做锥形导向设计,插入对应母座时可以自动导正,不会出现插歪顶弯引脚的问题,每个引脚的有效插接长度做了冗余设计,既可以适配常规厚度的波峰焊工艺,也能满足手工焊接的吃锡深度要求,避免出现虚焊、假焊的问题。
绝缘基座采用黑色耐高温工程塑料注塑成型,可承受波峰焊时的260℃高温不变形、不融化,基座上对应移除引脚2的位置,采用环氧树脂填充出凸起的卡位结构,当操作人员尝试反插排针时,填充的环氧树脂块会顶住母座上对应位置的插孔隔栏,从物理层面完全阻止反插操作,相比靠丝印标识提醒防反的方式,这种结构防呆不存在人为操作失误的空间,哪怕是产线新员工操作也不会出现插反的问题,大幅降低产线组装的不良率。

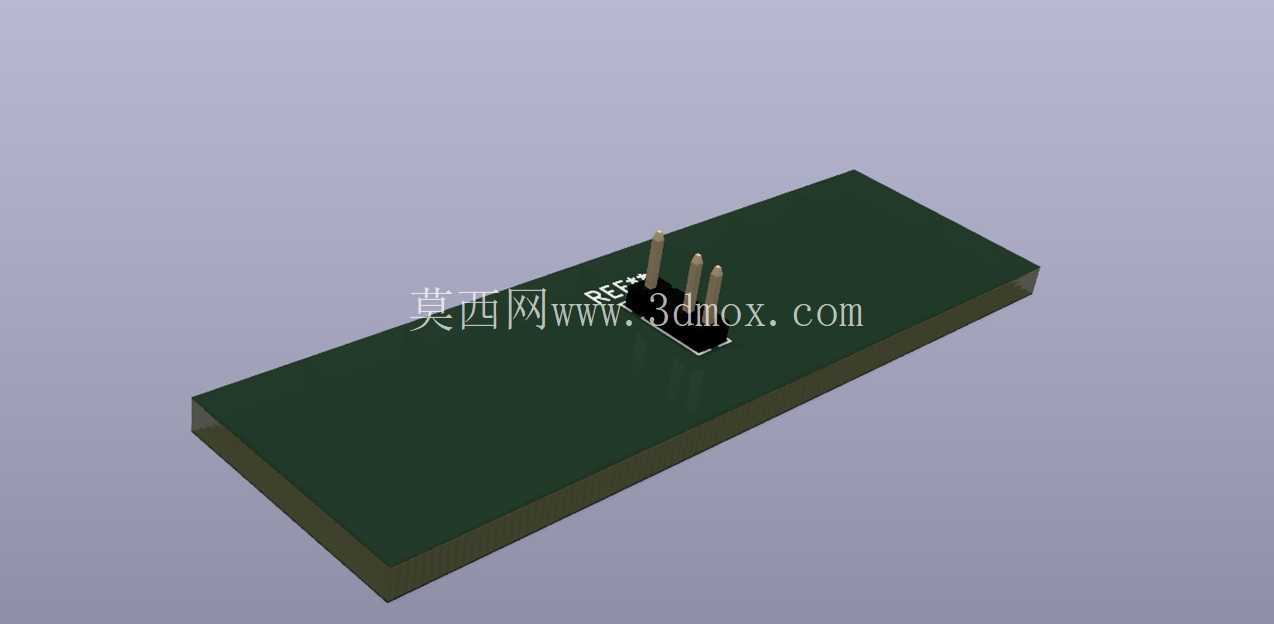

安装方式采用标准PCB孔安装设计,每个引脚对应的PCB开孔尺寸做了公差匹配设计,引脚与焊盘孔的间隙控制在0.1mm以内,过波峰焊时焊锡可以顺着引脚均匀爬升,形成饱满的焊点,同时基座底部做了微凸的定位柱,可以卡入PCB上对应的定位孔中,焊接前排针可以临时固定在PCB上,不需要额外治具按压就能保持位置端正,过炉时不会出现浮高、偏移的问题。
从结构强度角度考虑,绝缘基座内部每个引脚都做了防退卡位设计,引脚插入基座后通过倒刺结构与塑料基座卡紧,正常插拔使用时不会出现引脚被拔出基座的问题,相邻引脚之间的绝缘壁厚做了加厚处理,1.27mm间距下的绝缘壁厚超过0.3mm,可承受超过500V的绝缘耐压,满足绝大多数低压工控、消费电子的绝缘要求,不会出现相邻引脚爬电、击穿的问题。环氧树脂填充的空位与基座本体结合紧密,经过高低温循环测试也不会出现脱落、开裂的问题,在-40℃到125℃的工作温度范围内都能保持稳定的结构性能,适配户外工业设备、车载电子等宽温工作场景的使用需求。
在三维建模过程中,对每个引脚的同轴度、基座的平面度都做了公差约束,引脚的直线度控制在0.05mm以内,保证插入母座时的顺畅度,不会出现卡滞、插拔力过大的问题,基座的安装面平面度控制在0.1mm以内,焊接后可以与PCB表面完全贴合,不会出现一侧翘起导致部分引脚虚焊的问题。同时建模时预留了焊接后的焊锡爬锡空间,引脚伸出基座底部的长度刚好匹配常规1.6mm厚度PCB的焊接要求,焊锡不会溢出到基座表面影响后续的插接操作。
